ESPr Developer S3 Type-C (USBシリアル変換ICなし) 【スイッチサイエンス取寄品】
SSCI-085144

web販売価格 :	￥2,640(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	N3KS1B
品名／型番 :	ESPr Developer S3 Type-C (USBシリアル変換ICなし) 【スイッチサイエンス取寄品】 / SSCI-085144
登録日 :	2023.3.20

概要

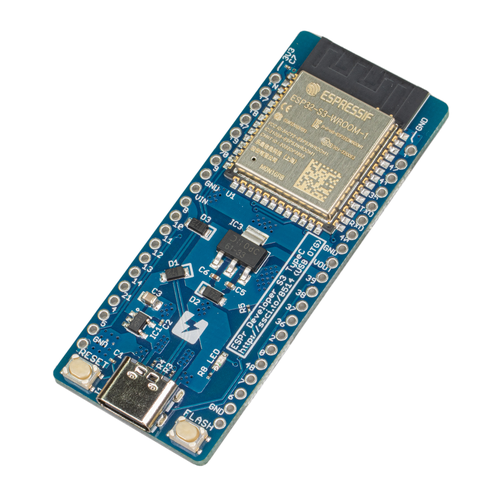

Espressif Systemsの無線通信モジュールESP32-S3-WROOM-1を搭載した開発ボードです。3.3 V出力レギュレータ、リセットスイッチ（RESET）、動作モード切替用スイッチ（FLASH）、汎用LEDが搭載されているので基板単体ですぐにお使いいただけます。

詳細

ESPr® Developer S3 Type-Cとの違い

USB-シリアル変換IC FT231XSを省略しESP32-S3-WROOM-1にUSB Type-Cコネクタを直接接続しています。ESP32-S3のUSB機能をフルに使えます。USB機能を使う場合、IO19(USB_D-)とIO20(USB_D+)はGPIOピンとして使えません。

ご注意

商品出荷時、ESP32-S3-WROOM-1にソフトウェアは何も書き込まれていません。その為パソコンに接続するとリセット動作を繰り返します。初回ソフトウェア書き込み時はダウンロードモードで起動し書き込みを行ってください。

ESPr® Developer S3 Type-C (USBシリアル変換ICなし) の仕様

ESP32-S3-WROOM-1-N16R8搭載
フラッシュROM：16MB
PSRAM：8MB
電源
- USB Type-C： 5 V
- 電源入力ピン（VIN)： 3.7 V～ 6.0 V
- USB と VIN ピンの同時使用可能
- 電源出力ピン（VOUT）： USBもしくはVINピンに入力した電圧が出力されます
リセットスイッチ（RESET）：リセットします
動作モード切り替えスイッチ（FLASH）：押した状態でリセットするとダウンロードモードで起動します
汎用LED（LED）：IO6に接続されています
動作電圧：3.3 V
使用非推奨ピン：IO35、IO36、IO37はPSRAMに接続されているため通常のGPIOピンとしての使用は非推奨です
外部発振子：裏面に発振子とコンデンサ接続用のPAD有ります
突入電流対策：USB電源接続時に瞬間的に大きな電流が流れないようにするためのソフトスタート機能有ます

ESP32-S3-WROOM-1-N16R8の仕様

ESP32-S3シリーズSoC内蔵
Xtensa®デュアルコア32bit LX7マイクロプロセッサ（最大240 MHz）
384 KB ROM
512 KB SRAM/16 KB SRAM（RTC内）
16 MB Flash
8 MB PSRAM
Wi-Fi：802.11 b/g/n（802.11n 最大150 Mbps）
Bluetooth LE：Bluetooth 5、Bluetooth mesh（クラシック非対応）
動作電圧：3.0 ~ 3.6 V
アンテナ：オンボードPCBアンテナ
動作温度：-40℃～+65°C
ピン間隔：1.27 mmピッチ（ハーフピッチ）
モジュールサイズ：18 mm x 25.5 mm x 2.8 mm

内容物

1 x 基板本体
ピンヘッダ、ピンソケットは付属しませんので用途に合わせてご用意ください。

資料

Arduino IDEで開発する手順

Arduino IDEのメニューからファイル > 基本設定を選び、追加のボードマネージャのURLに次のURLを追加してください。

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Arduino IDEのメニューからツール > ボード > ボードマネージャを選び、次のボードをインストールしてください。

esp32 by Espressif Systems

Arduino IDEのメニューからツール > ボード > ESP32S3 Dev Moduleを選んでください。またオプションを次のように選んでください。

USB CDC on Boot > EnableFlash Mode > QIO 80MHzFlash Size > 16MB (128Mb)PSRAM > OPI PSRAMPartition Scheme > 16M Flash (3MB APP/9MB FATFS)USB Mode > USB-OTG (TinyUSB)
