M5Stack用RCA オーディオ/ビデオコンポジットモジュール - 13.2 【スイッチサイエンス取寄品】
M5STACK-M125

web販売価格 :	￥1,925(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N3KS1G
品名／型番 :	M5Stack用RCA オーディオ/ビデオコンポジットモジュール - 13.2 【スイッチサイエンス取寄品】 / M5STACK-M125
登録日 :	2023.3.20

概要

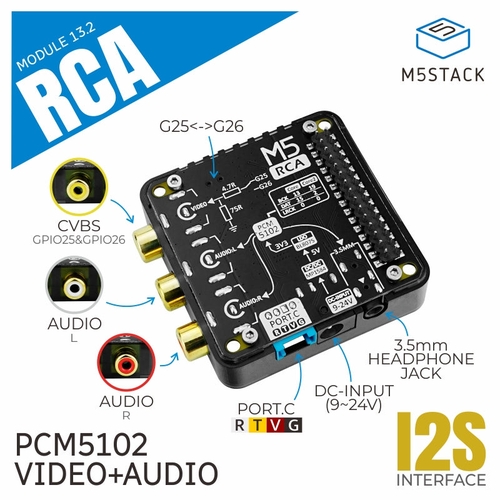

M5StackのRCA端子オーディオ/ビデオコンポジット信号拡張モジュールです。一般的なRCAコネクタを使用、オーディオ2系統（左右2チャンネル）、ビデオ1系統に分割して出力されます。

オーディオ部にはI²SパワーアンプチップPCM5102APWRを採用、32 bitステレオオーディオ出力を実現しています。ビデオ部はメインコントローラESP32のDACアナログビデオ信号機能によって、解像度864 x 576 （PAL,、PAL_M）までのアナログビデオを生成します。本モジュールは、DCジャックと9～24 Vを5 Vに変換するDC/DCコンバータを備え、M5全体に電源を供給できます。RCAインターフェースで駆動するオーディオビデオ機器に最適な製品です。

詳細

特徴

RCAコンポジットビデオ/オーディオ出力（ステレオオーディオインターフェース）
RCA メスジャック端子
1 x CVBS ビデオ出力インターフェース（GPIO25とGPIO26 で切替可能）
3.5 mm ヘッドフォンジャックオーディオ出力
Port C インターフェース
PCM5102 オーディオステレオDAC
DC 9〜24 Vを5 Vに降圧して出力（<5V、3A）

用途

RCA ステレオ出力
コンポジットビデオ/オーディオ出力

仕様

インターフェース	RCA メス
チャンネル	1 x CVBS ビデオ出力インターフェース（GPIO25とGPIO26 で切替可能）
出力信号	オーディオ/ビデオ（3.5mm ヘッドフォンジャック出力）
DCDC	MP1584EN
オーディオステレオDAC チップ	PCM5102APWR
製品サイズ	54 × 54 × 19.7 mm（高さ13.2 mm）
パッケージサイズ	93 × 63 × 25 mm
製品重量	22.5 g
パッケージ重量	41.7 g

資料

ドキュメント

製造元希望小売価格：11.95ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/products/..

商品コード: M5STACK-M125
