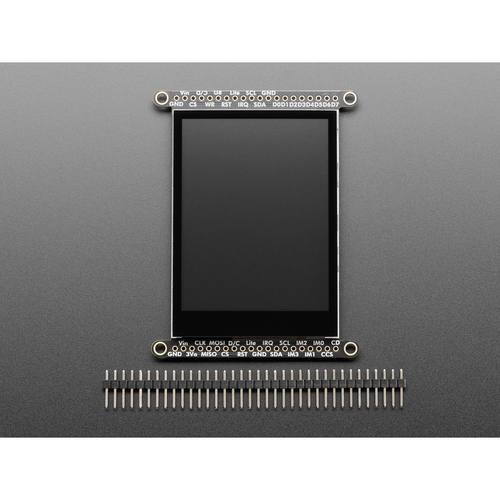

2.8インチ、240 x 320ピクセルのカラー 静電容量式タッチスクリーンLCDです。白色LED 4個をバックライトに使用しているため明るく鮮やかです。各RGBピクセルは個別にコントロールでき、128 x 64 モノクロディスプレイよりも高い解像度を有しています。静電容量式 1点タッチのタッチスクリーンを備えており、スクリーン上のあらゆる点でタッチを検知できます。

RAMバッファつきのコントローラが搭載されているため、マイクロコントローラでの設定がほとんど必要ありません。8ビットとSPIの2モードで使用できます。8ビットモードでは、ディスプレイとのデータのやり取りにデジタルデータ用ライン 8本とデジタルコントロール用ライン 4〜5本（計12本）が必要です。SPIモードでは5ピンのみで接続が可能です（SPIデータ入力、データ出力、クロック、SELECT、D/C）。タッチスクリーンのコントロールには更にI²Cピン2本が必要です。

使用に便利なブレークアウトボード状になっており、一端でSPI接続、もう一端で8ビット接続が可能です。どちらも3〜5 Vに対応で、高速レベルシフタを備えているため、あらゆるマイクロコントローラと使用できます。SPIモードで使用する場合には、オンボードのmicroSDカードスロットを使用して画像の表示も可能です（microSDカードは製品に含まれません）。

ピクセル、線、四角形、テキストなどの描画が可能な8ビットインターフェース用のグラフィックライブラリが用意されています。ライブラリは完全オープンソースです。SPI用にも別にライブラリが用意されています。タッチスクリーン用のインターフェースライブラリも提供されています。

EYESPI規格のフリップトップ式FPCコネクタも備えており、18ピン 0.5 mmピッチのFPCケーブルでディスプレイ（SPI）とタッチスクリーン（I²C）に接続が可能です。ヘッダのハンダ付けが必要なく便利です。ボード裏面のSPIモードジャンパを閉じたい場合にはハンダ付けが必要です。

Arduino型のマイクロコントローラを使用する場合には、同様のディスプレイを搭載したAdafruit 2.8インチ TFTタッチシールド v2(静電容量方式)がおすすめです。

仕様

• ボードサイズ : 81.3 mm x 62.5 mm
• スクリーンサイズ : 69.6 mm x 45.2 mm
• 取付穴 : 76.2 mm x 57.2 mm
• 重量 : 44 g

資料

• 8ビット用グラフィックライブラリ
• SPI用ライブラリ
• タッチスクリーン用 インターフェースライブラリ
• ステップバイステップガイド
• データシート、Eritzingファイル、CADファイルなど

---

製造元希望小売価格 : 39.95ドル
製造元の販売ページ : https://www.adafruit.com/product/...

商品コード: ADA-2090
