STEMMA QT / Qwiic互換 PCA9546搭載4ch I2Cマルチプレクサ【スイッチサイエンス取寄品】
ADA-5664

web販売価格 :	￥946(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N3KS1Q
品名／型番 :	STEMMA QT / Qwiic互換 PCA9546搭載4ch I2Cマルチプレクサ【スイッチサイエンス取寄品】 / ADA-5664
登録日 :	2023.3.20

概要

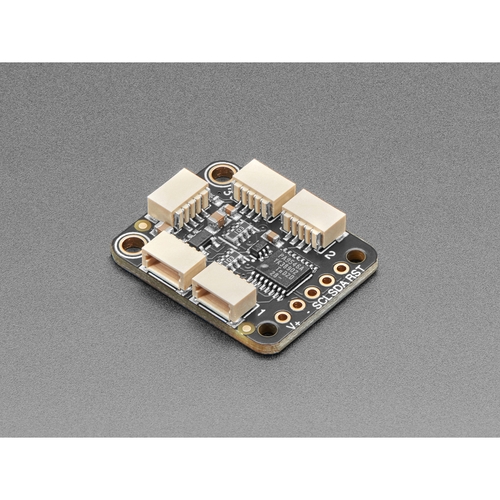

STEMMA QT / Qwiicコネクタ付きのPCA9546を搭載したI²Cマルチプレクサです。一台のマイクロコントローラに同じI²Cアドレスを持ったデバイスを四つまで追加でき、選択されたI²Cポートとの間でコマンドをやり取りできます。

マルチプレクサのI²Cアドレスはデフォルト0x70（裏面ジャンパーで0x70から0x77まで変更可）で、希望するマルチプレクサ出力番号をポートに書き込めば、以後パケットはそのポートに転送されます。理論的には、0x70から0x77の各アドレスに本製品を配置して、同一I²Cアドレスのデバイスを32個（4ｘ8）制御することができます。

詳細

本製品は、STEMMA QT / Qwiic接続用にJST SH 1 mmコネクタを5個（1入力4出力）備えています。また、I²Cコントローラと接続するピンがあって、バスに必要なだけI²Cデバイスを追加できます。組み込み用の取り付け穴や、ハブボードの接続状態を知らせる小さな電源LEDも備えています。

ボードには3.3 V 500 mAレギュレータが搭載され、Arduino 328互換のような5 V系マイクロコントローラを使用する場合、全てのQTポートの電源/ロジックを3 Vにレベルシフトできます。電源/ロジックを強制的に3 Vに変更するには、ボード裏面のジャンパをカット/ブリッジしてください。

注意

ケーブルやセンサは別売りです。

ビデオ

仕様

製品寸法：25.3 x 20.3 x 4.8 mm
製品重量：2.5 g

資料

製造元希望小売価格 : 3.95ドル
製造元の販売ページ : https://www.adafruit.com/product/...

商品コード: ADA-5664
