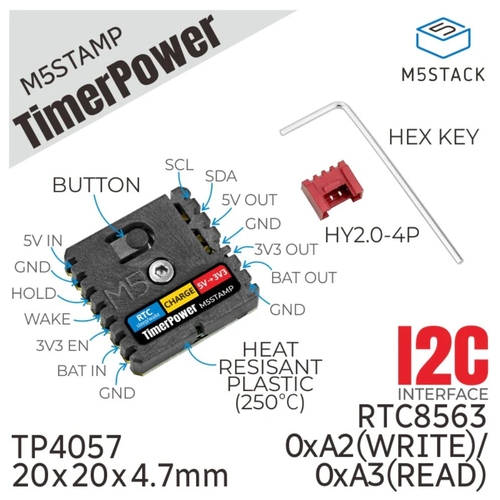

M5Stamp タイマー/電源制御モジュール 【スイッチサイエンス取寄品】
M5STACK-S005

web販売価格 : ¥1,155(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N3KS24
品名/型番 : M5Stamp タイマー/電源制御モジュール 【スイッチサイエンス取寄品】 / M5STACK-S005
登録日 : 2023.3.20
数量 :

概要

M5Stampシリーズ用の低消費電力タイマー/電源制御モジュールです。I2Cバス接続のリアルタイムクロック(RTC)IC、1セルリチウムイオン電池用充電制御IC、3.3 Vと5 VそれぞれにDC/DCコンバータ等を備えています。RTCによるウェイクアップ、マニュアルスイッチによるウェイクアップやスリープなどがM5Stampシリーズで可能になります。

詳細

特徴

  • RTCはHY2.0-4Pコネクタでも利用可能
  • 面実装、DIP(2.54 mmピッチ)、空中配線で実装できる端面スルーホールランド
  • マニュアルまたはソフトウェアによるウェイクアップ/ハイバネーション
  • リチウムイオン電池の充電・3.7 Vから5 Vへの昇圧
  • 3.3 V出力DC/DCコンバータ
仕様

  • 外部電源入力:5 V
  • リチウムイオン電池充電制御部
    • 使用IC:TP4057
    • 対応電池:1セル 3.7 V リチウムイオン/LiPo電池
  • 1 x 押しボタンスイッチ(マニュアル操作用)
  • RTC部
    • RTC IC: BM8563
    • I2Cアドレス:0x51(デフォルト)、0xA2(書込)、0xA3(読出)
  • DC/DCコンバータ(5 V用)
    • 使用IC:SY7088
  • DC/DCコンバータ(3.3 V用)
    • 使用IC:SY8089
  • 電源インジケーターLED
  • モジュール寸法:20 x 20 x 5 mm
  • モジュール重量:2.6 g


内容物

  • 1 x M5Stamp タイマー/電源制御モジュール
  • 1 x HY2.0-4Pコネクタ
  • 1 x 六角レンチ
資料


製造元希望小売価格:6.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-S005


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
