SparkFun BabyBuck - AP63357搭載 5V降圧レギュレータボード 【スイッチサイエンス取寄品】
SFE-COM-21256
| web販売価格 : | ￥1,009(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | N3KS27 |
| 品名／型番 : | SparkFun BabyBuck - AP63357搭載 5V降圧レギュレータボード 【スイッチサイエンス取寄品】 / SFE-COM-21256 |
| 登録日 : | 2023.3.20 |
概要

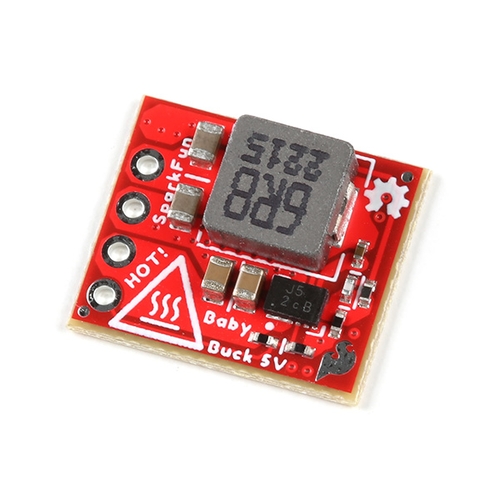

Diodes社のAP63357を搭載した5 V降圧レギュレータボードです。最小限の機能を小型ボードに収めています。
詳細
3.8 〜32 Vの広範囲の入力電圧に対応する同期降圧コンバータDiodes社のAP63357を搭載した小型の5 V降圧レギュレータボードです。74 mΩ ハイサイドパワーMOSFET/40 mΩ ローサイドパワーMOSFETの完全一体型で、高効率の降圧DC/DC変換を実現します。
6〜32 Vの入力電圧から安定した5 V出力を提供し、最大定格32 Vの高電圧対応イネーブル（EN）制御ピンを備えています。ボード背面には小型銅パッドがあり、ヒートシンクを使って放熱することができます。
本製品は小型サイズ（1.60 cm x 1.32 cm）の降圧レギュレータボードで、フルサイズボードから最小限の機能に絞ったバージョンです。入出力電源はPTHピン４本で接続します。
注意：
AP63357の最大定格出力は3.5 Aですが、本ボードでは熱制限のため最大で3 Aです。3.5 Aを出力するには十分なアクティブ冷却が必要です。
仕様
降圧ボード
製造元希望小売価格：4.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/...
商品コード: SFE-COM-21256
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
6〜32 Vの入力電圧から安定した5 V出力を提供し、最大定格32 Vの高電圧対応イネーブル（EN）制御ピンを備えています。ボード背面には小型銅パッドがあり、ヒートシンクを使って放熱することができます。
本製品は小型サイズ（1.60 cm x 1.32 cm）の降圧レギュレータボードで、フルサイズボードから最小限の機能に絞ったバージョンです。入出力電源はPTHピン４本で接続します。
注意：
AP63357の最大定格出力は3.5 Aですが、本ボードでは熱制限のため最大で3 Aです。3.5 Aを出力するには十分なアクティブ冷却が必要です。
仕様
降圧ボード
- PCBレイアウト 1.60 x 1.32 cm
- 4 x 2.54 mmピッチPTH（メッキスルーホール）ピン
- VIN : 入力（6 V〜32 V）
- GND : 共通グラウンド
- VOUT : 出力（安定化 5 V）
- EN : イネーブル（プルアップで出力をイネーブル）
- ヒートシンク用 メッキ銅パッド（1.27 x1.52 cm）
- 入力電圧 : 3.8〜32 V
- 連続出力電流 : 3.5 A
- 基準電圧 : 0.8 V ± 1%
- 22 µA 低静止電流（パルス周波数変調）
- スイッチング周波数 : 450 kHz
- パルス周波数変調（PFM）対応
- 最大効率 86 %（5 mA軽負荷時）
- EMI低減のため 独自ゲートドライバ設計
- EMI低減のため周波数スペクトラム拡散（FSS）
- 低ドロップアウト（LDO）モード
- パワーグッドインジケータ（5 MΩ 内部プルアップ付き）
- UVLO調整のため高精度イネーブル閾値
- 保護回路
- 低電圧ロックアウト（UVLO)
- 出力低電圧保護（UVP）
- サイクル単位ピーク電流制限
- サーマルシャットダウン
製造元希望小売価格：4.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/...
商品コード: SFE-COM-21256
