M5Stack用RCA オーディオ/ビデオコンポジットモジュール - 13.2
M5STACK-M125
| web販売価格 : | ￥1,925(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | N4E314 |
| 品名／型番 : | M5Stack用RCA オーディオ/ビデオコンポジットモジュール - 13.2 / M5STACK-M125 |
| 登録日 : | 2023.4.14 |
概要

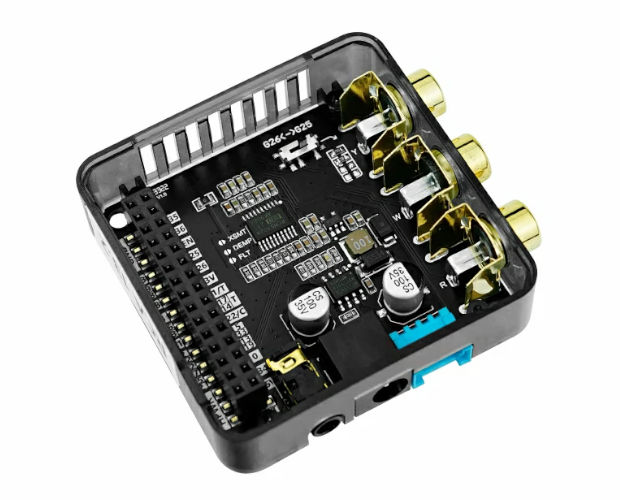

音声・映像出力回路とRCA出力ジャックを備えたM5Stack Coreシリーズ用拡張モジュールです。
オーディオ回路には32bitサンプリング対応のI2S接続D/Aコンバータ「PCM5102」を搭載。
ビデオ部はコアモジュール側のメインCPUであるESP32のアナログ出力ピンから直接生成されるコンポジット映像出力信号を使用します(メーカー公開のライブラリでは、NTSC/NTSC-J/PAL/PAL-Mの映像信号規格に対応)。
DC9〜24V電源入力からDC5Vを生成する降圧型DC-DCコンバータ(スイッチングレギュレータ)も内蔵。
旧来のアナログオーディオ・ビデオ信号を活用するアプリケーションをM5Stackで構築できます。
※本製品は音声や映像の入力には対応しません。
オーディオ回路には32bitサンプリング対応のI2S接続D/Aコンバータ「PCM5102」を搭載。
ビデオ部はコアモジュール側のメインCPUであるESP32のアナログ出力ピンから直接生成されるコンポジット映像出力信号を使用します(メーカー公開のライブラリでは、NTSC/NTSC-J/PAL/PAL-Mの映像信号規格に対応)。
DC9〜24V電源入力からDC5Vを生成する降圧型DC-DCコンバータ(スイッチングレギュレータ)も内蔵。
旧来のアナログオーディオ・ビデオ信号を活用するアプリケーションをM5Stackで構築できます。
※本製品は音声や映像の入力には対応しません。
詳細

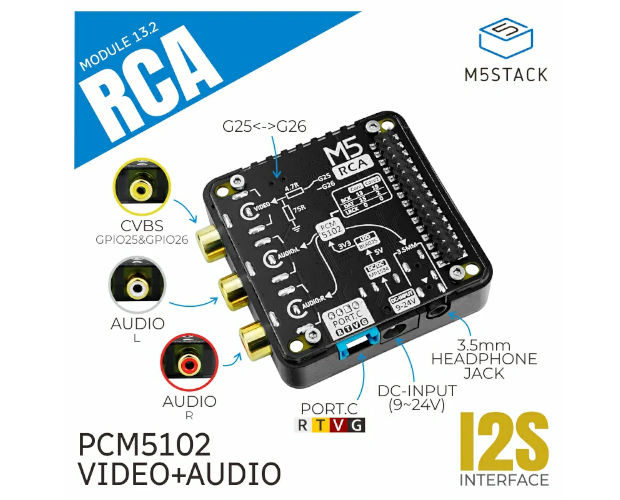

●電源：DC9〜24V (DCジャック経由)
●スイッチングレギュレータ：MP1584EN(M-BUSコネクタを通してCoreモジュール本体へDC5Vを供給)
●オーディオ：PCM5102(I2S接続)
●オーディオ出力端子：RCAジャック(赤)(白)またはφ3.5mmジャック
●ビデオ信号：ESP32内蔵DAC GPIO25/GPIO26
●ビデオ出力端子：RCAジャック(黄)
●インターフェース：PORTC(Grove/M5Stack Unit用)
●重量：22.5g
●サイズ：54×54×19.7mm(ケース部のみ：13.2mm)
【メーカー公式資料】
RCA Module 13.2 (M5Stack Docs)
●スイッチングレギュレータ：MP1584EN(M-BUSコネクタを通してCoreモジュール本体へDC5Vを供給)
●オーディオ：PCM5102(I2S接続)
●オーディオ出力端子：RCAジャック(赤)(白)またはφ3.5mmジャック
●ビデオ信号：ESP32内蔵DAC GPIO25/GPIO26
●ビデオ出力端子：RCAジャック(黄)
●インターフェース：PORTC(Grove/M5Stack Unit用)
●重量：22.5g
●サイズ：54×54×19.7mm(ケース部のみ：13.2mm)
【メーカー公式資料】
RCA Module 13.2 (M5Stack Docs)
