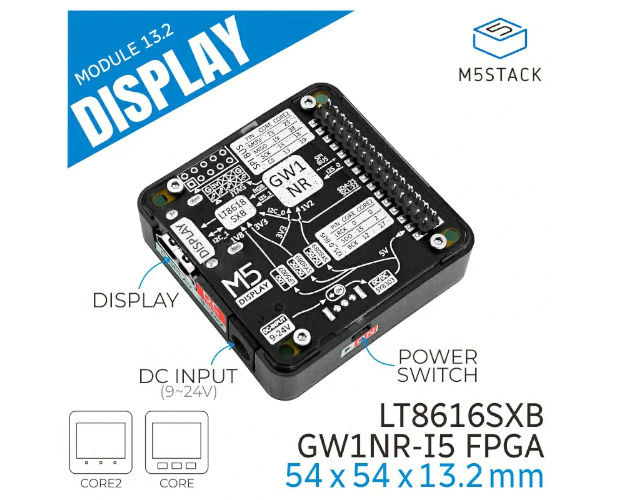

M5Stack用ディスプレイモジュール（HDMI出力）- 13.2
M5STACK-M126
| web販売価格 : | ￥4,323(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | N4S31E |
| 品名／型番 : | M5Stack用ディスプレイモジュール（HDMI出力）- 13.2 / M5STACK-M126 |
| 登録日 : | 2023.4.28 |
概要

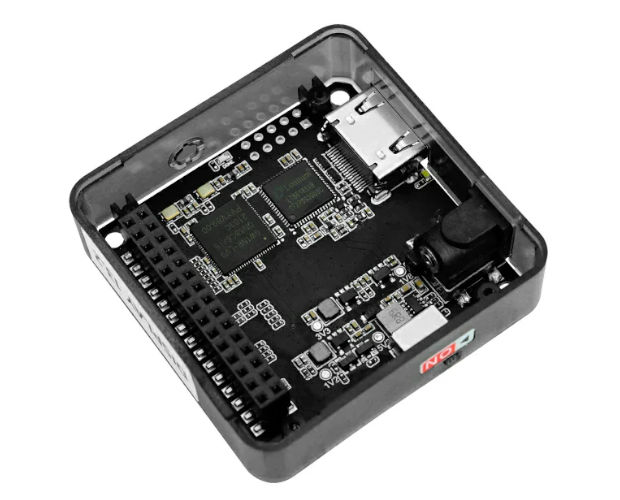

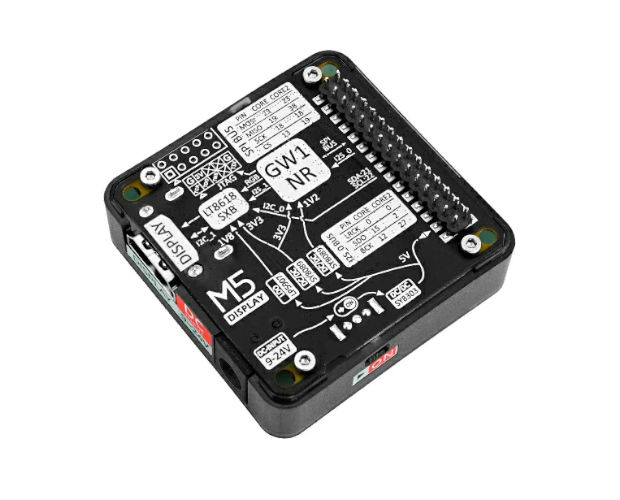

HDMIコネクタによるデジタル映像音声出力機能を追加するためのM5Stack Coreシリーズ用拡張モジュールです。
HDMIの高速信号生成等の内部処理用プロセッサにはFPGAが使用されており、ユーザーは簡単な描画ライブラリを使用するだけで映像出力の操作ができます。
汎用のPC用モニターやTVなどのHDMI対応ディスプレイで表示することができるため、グラフィカルな表示を伴う様々なアプリケーションに適しています。
※本製品は音声や映像の入力には対応しません。
HDMIの高速信号生成等の内部処理用プロセッサにはFPGAが使用されており、ユーザーは簡単な描画ライブラリを使用するだけで映像出力の操作ができます。
汎用のPC用モニターやTVなどのHDMI対応ディスプレイで表示することができるため、グラフィカルな表示を伴う様々なアプリケーションに適しています。
※本製品は音声や映像の入力には対応しません。
詳細

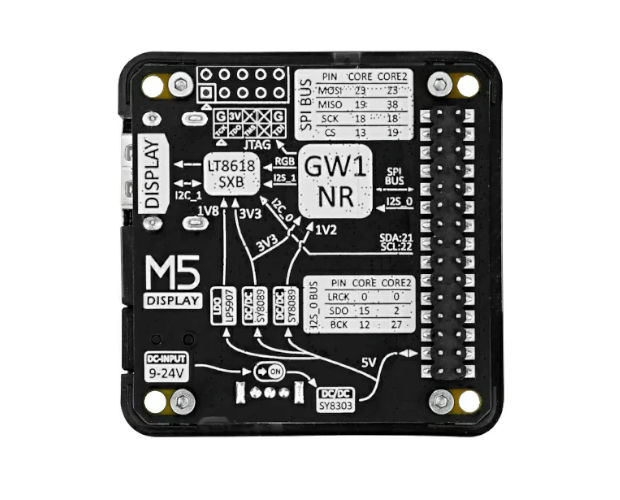

●電源：DC9〜24V (DCジャック経由)

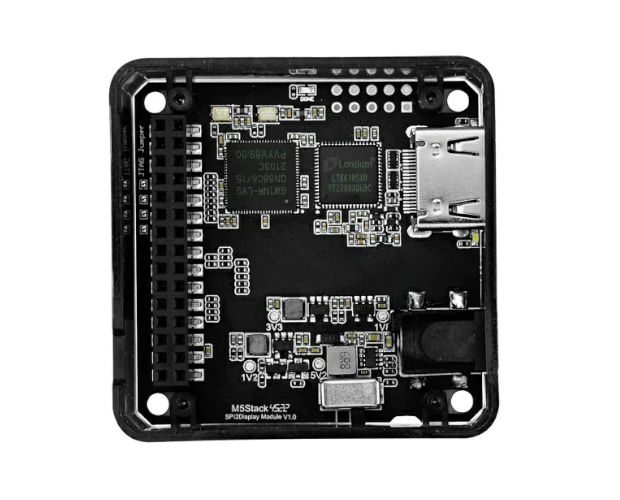

●映像・音声処理用プロセッサ：GW1NR-LV9QN88C6-I5 + LT8616SXB
●スイッチングレギュレータ
・SY8303(DC9〜24V→DC5V、M-BUSコネクタを通してCoreモジュール本体へDC5Vを供給)
・SY8089(DC5V→DC3.3V, DC1.2V)
・LP5907(DC5V→DC1.8V)
●映像出力端子：HDMI(I2Sオーディオ出力をサポート)
●映像出力：24ビットカラー 最大1920x1080ドット(1080p)
●重量：21.6g
●サイズ：54×54×14.2mm
【メーカー公式資料】
Display Module 13.2 (M5Stack Docs)
●映像・音声処理用プロセッサ：GW1NR-LV9QN88C6-I5 + LT8616SXB
●スイッチングレギュレータ
・SY8303(DC9〜24V→DC5V、M-BUSコネクタを通してCoreモジュール本体へDC5Vを供給)
・SY8089(DC5V→DC3.3V, DC1.2V)
・LP5907(DC5V→DC1.8V)
●映像出力端子：HDMI(I2Sオーディオ出力をサポート)
●映像出力：24ビットカラー 最大1920x1080ドット(1080p)
●重量：21.6g
●サイズ：54×54×14.2mm
【メーカー公式資料】
Display Module 13.2 (M5Stack Docs)
