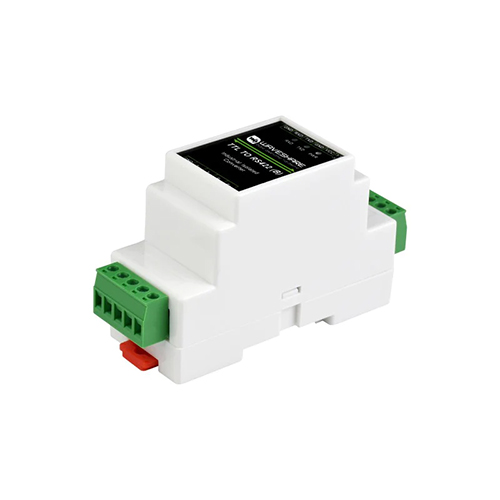

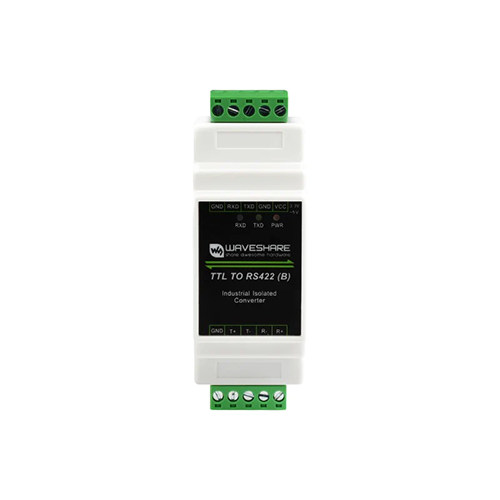

TTL TO RS422 (B) 【スイッチサイエンス取寄品】
WAVESHARE-23652

web販売価格 : ¥1,683(税込)   注文受付単位:1
在庫 : 在庫僅少(通常5営業日以内出荷)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N5VS17
品名/型番 : TTL TO RS422 (B) 【スイッチサイエンス取寄品】 / WAVESHARE-23652
登録日 : 2023.5.31
数量 :

概要

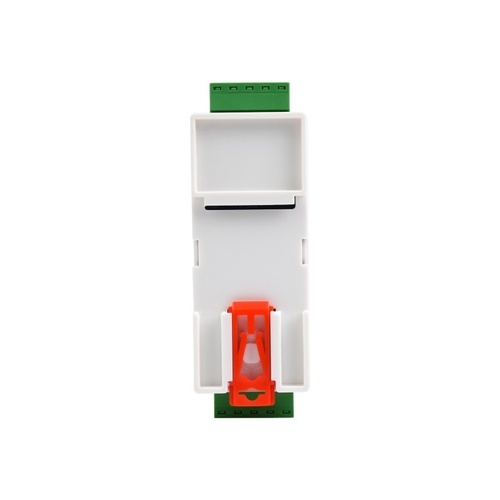

産業・農業・IoT用途向に設計されたコンパクトな絶縁型シリアル(TTLレベル)−RS422変換器です。DINレールにマウントできます。RS422側は各種保護素子(自己復旧ヒューズと保護ダイオード、TVS(過渡電圧保護)ダイオード)により雷サージや過渡スパイク電圧等から効果的に保護されています。

詳細

特徴

  • 全二重TTLレベル信号をRS422信号に変換できます。
    • 安定的に通信できる通信速度はケーブル長に依ります。
  • 絶縁型電源回路内蔵によりRS422側電源は不要。
  • オンボードの120 Ω終端抵抗:スイッチで有効/無効を切替可能。
  • 各種保護素子(自己復旧ヒューズと保護ダイオード、TVS(過渡電圧保護)ダイオード)により雷サージや過渡スパイク電圧等から効果的に保護。
仕様

  • 電源入力:3.3〜5 V
  • TTLレベルシリアル・電源コネクタ:スクリューターミナル
  • TTLレベル側信号:TxD、RxD、GND
  • RS485コネクタ:スクリューターミナル
  • RS485側信号:T+、T-、R+、R-、SG
  • 外形寸法:36.0 x 106.0 x 58.6 mm


資料


製造元希望小売価格:9.99ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...

商品コード: WAVESHARE-23652
