Waveshare RP2040-Plus (16 MB) 【スイッチサイエンス取寄品】
WAVESHARE-23503

web販売価格 : ¥1,683(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N5VS1A
品名/型番 : Waveshare RP2040-Plus (16 MB) 【スイッチサイエンス取寄品】 / WAVESHARE-23503
登録日 : 2023.5.31
数量 :

概要

RP2040搭載でRaspberry Pi Pico互換ピンアウトのマイコンボードです。

USB Type-Cコネクタ、リチウムバッテリー充放電IC、最大2 AまでのDC-DCコンバータ、16 MBのフラッシュメモリを搭載しています。

ピンヘッダ実装済み版もあります。

詳細

特徴
  • Raspberry Pi社が設計したRP2040マイクロコントローラーチップ
    • デュアルコアArm Cortex M0+プロセッサー、最大133 MHzのフレキシブルクロック動作
  • 264 KBのSRAM、16 MBのオンボードフラッシュメモリー
  • 使いやすいUSB-Cコネクタ
  • モバイル機器に最適なリチウム電池の充放電ポート
  • DC-DCチップMP28164搭載、高効率DC-DCバックブーストチップ、最大負荷電流2 A
  • 端面スルーホールでキャリア基板に直接はんだ付け可能
  • USB 1.1 ホスト/デバイス両対応
  • 低消費電力のスリープモード
  • USB経由のマスストレージを利用したドラッグ&ドロップによるプログラミングが可能
  • 26 x 多機能GPIOピン
  • 2 × SPI、2 × I2C、2 × UART、3 × 12ビットADC、16 × PWMチャネル
  • 正確なクロックとタイマーを搭載
  • 温度センサ搭載
  • 高速化されたオンチップ浮動小数点計算
  • 8 × PIO(プログラマブルI/O)ステートマシンによるカスタムペリフェラル対応

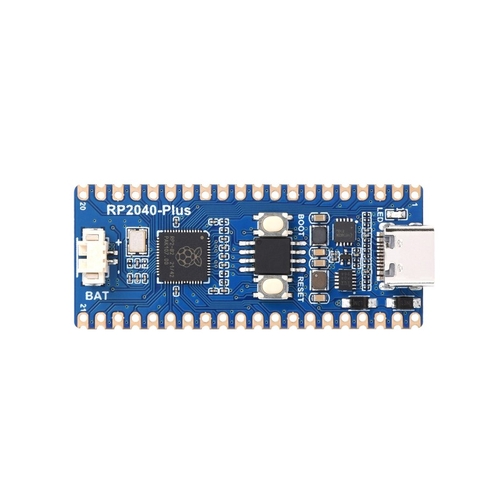

  1. LED
    ユーザLED(電源LEDではありません)
  2. USB Type-C コネクタ
  3. ETA6096
    高効率リチウム電池充電IC
  4. TPS63000
    高効率DC-DCバックブーストIC
  5. BOOT ボタン
    プログラムダウンロードモードに移行
  6. W25Q128JVSIQ
    16 MB NORフラッシュメモリ
  7. RESET ボタン

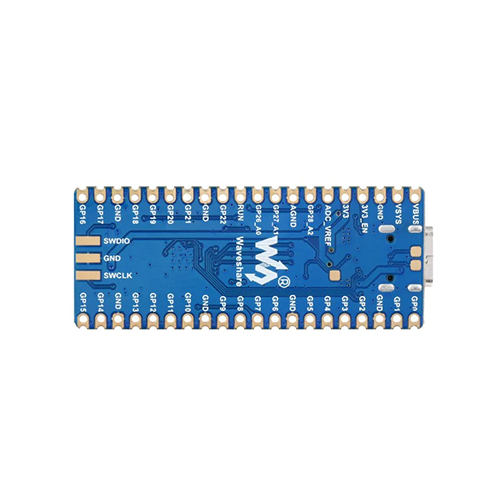

  1. RP2040デュアルコアプロセッサ、動作周波数133 MHz
  2. バッテリ端子MX1.25 ヘッダ、3.7 V リチウム電池(充電と放電を同時に行えます)
  3. ピンアウトRaspberry Pi Pico互換のピンアウト
  4. USBテストパッドUSBに接続されています
  5. BOOTテストパッドBOOTボタンに接続されています
  6. DEBUG ポイント



内容物
  • 1x RP2040-Plus

資料

製造元の販売価格:9.99ドル
製造元の販売ページ:https://www.waveshare.com/rp2040-plus.htm?sku=23503

商品コード: WAVESHARE-23503


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
