Raspberry Pi Pico用CANバスインターフェースモジュール (SPI接続) 【スイッチサイエンス取寄品】
WAVESHARE-23775
| web販売価格 : | ￥2,926(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 在庫僅少(通常5営業日以内出荷) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | N5VS1B |
| 品名／型番 : | Raspberry Pi Pico用CANバスインターフェースモジュール (SPI接続) 【スイッチサイエンス取寄品】 / WAVESHARE-23775 |
| 登録日 : | 2023.5.31 |
概要

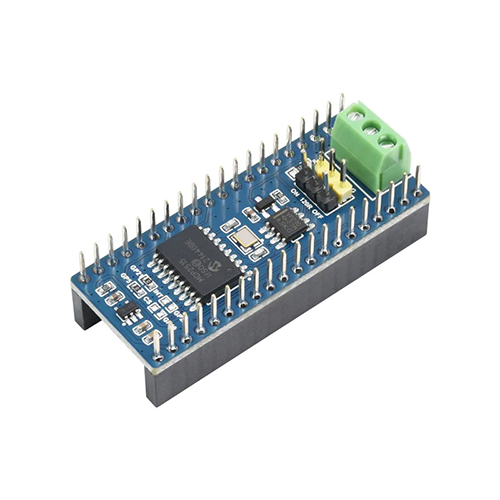

CANバージョン2.0B対応のSPI接続CANコントローラであるMCP2515、CANトランシーバーとしてSIT65HVD230を搭載したRaspberry Pi Pico用のCANバスインターフェースモジュールです。3.3 Vの電源レギュレータも搭載しておりRaspberry Pi Picoの3.3 V出力は使いません。
詳細
特徴
資料
製造元希望小売価格：16.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...
商品コード: WAVESHARE-23775
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。

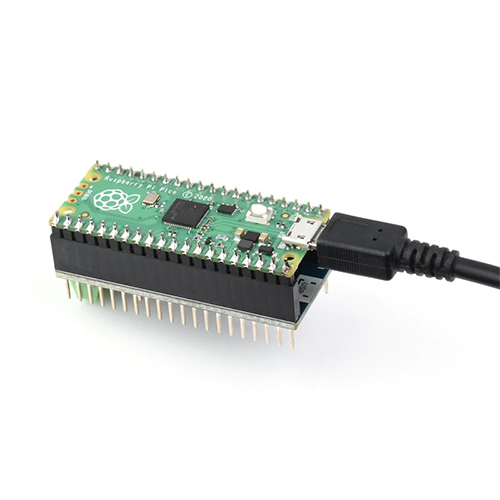

- Raspberry Pi Picoにスタッキング可能
- CANコントローラ：MCP2515
- 送受信バッファ／受信マスク／受信フィルタによるRaspberry Pi Picoのオーバーヘッド負荷低減
- 割込信号：8つの割込要因の活用によるオーバーヘッド負荷低減
- CANトランシーバー：SIT65HVD230
- 15 kV ESD保護
- 最大1 Mbpsの通信速度
- 3.3 V電源レギュレータ搭載
- VSYSから3.3 Vを供給：Raspberry Pi Picoの3.3 V出力は使いません。
- CANバスはスクリューターミナルまたはピンヘッダーに接続します
- ジャンパポストで120 Ω終端抵抗の有効/無効を設定可能
- 電源電圧：3.3 V〜5 V
- CANボーレート：5 kbps〜1 Mbps
- SPIボーレート：最大10 MHz
- 外形寸法：52 x 21 mm
- 本商品が使用するRaspberry Pi Picoのピン
| Raspberry Pi Pico用 CANバスインターフェース モジュール | Raspberry Pi Pico |
|---|---|
| 電源入力 | VSYS |
| グラウンド | GND |
| SCK（SPIクロック入力） | GP6（SPI0_SCK） |
| SI（SPIデータ入力） | GP7（SPI0_MOSI） |
| SO（SPIデータ出力） | GP4（SPI0_MISO） |
| CSn（SPI選択信号入力） | GP5（SPI0_CSn）または GP19（SPI1_CSn） |
| 割込信号出力 | GP21またはGP22 |
