Qwiic - WM8960搭載オーディオコーデックボード (ピンヘッダ実装済) 【スイッチサイエンス取寄品】

Qwiic - WM8960搭載オーディオコーデックボード (ピンヘッダ実装済) 【スイッチサイエンス取寄品】
SFE-BOB-21772

web販売価格 :	￥3,034(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N5VS1R
品名／型番 :	Qwiic - WM8960搭載オーディオコーデックボード (ピンヘッダ実装済) 【スイッチサイエンス取寄品】 / SFE-BOB-21772
登録日 :	2023.5.31

概要

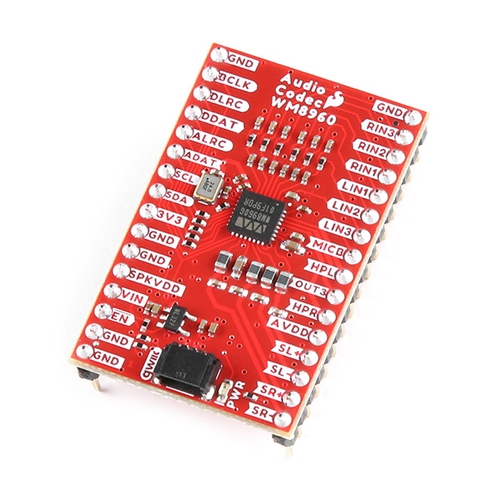

本製品はQwiic - WM8960搭載オーディオコーデックボードのピンヘッダ実装版です。

1 W D級スピーカー/ヘッドフォンアンプを内蔵したローパワー高音質のステレオコーデックです。WM8960 はステレオのオーディオADC /DACとして機能し、標準オーディオデータプロトコルであるI²Sで通信します。本製品は多機能で、ライン/マイク入力の自動レベル制御（ALC）、プログラマブルゲインアンプ（PGA)、ポップ/クリックノイズ抑制、I²S設定とアナログオーディオパスの設定など、高度なデジタル信号処理機能を搭載しています。

アナログ入力ピンを6本備え、様々な信号ソースをADC入力に内部ルーティングすることが可能です。信号タイプには、ライン/マイクレベル（バランス/アンパランス入力）ソースが含まれ、コンピュータのサウンドカード、スマートフォンのヘッドフォン出力、エレクトレット・コンデンサーマイク、MEMSマイクからの入力が可能です。柔軟性のあるアナログ信号のルーティングには、PGAと複数段階のブーストが用意されているので、幅広いオーディオ信号レベルを受け入れることができます。

高効率D級ドライバーを搭載しているので、ポータブルオーディオ用に8 Ωスピーカー（1チャンネル最大１W）を駆動した場合でも、低発熱でバッテリーが長時間持ちます。また、16 Ωヘッドフォン（最大40 mW）を駆動することも可能です。

3Dエンハンサーをオンにすると、左右のチャンネルセパレーションが人工的に強調され、再生中に部屋の全方向から音が聞こえてくるように感じられます。単純なボリューム調整から3Dエンハンサーによるオーディオ再生まで、Arduinoライブラリによりオーディオコーデックの全機能を簡単に制御できます。

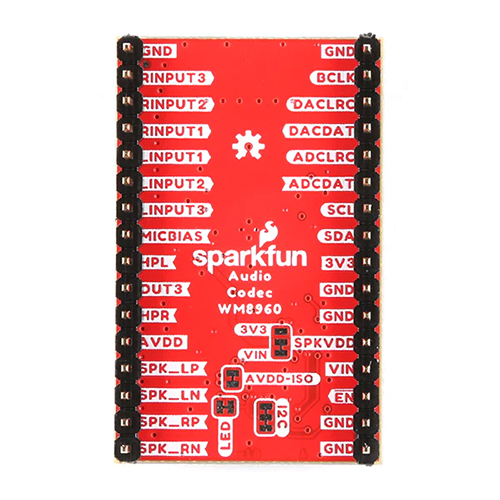

ブレッドボードとの接続用に、PCBの端に2.54 mmピッチでピンヘッダが実装されています。便利なQwiicシステムを使用すれば、コーデックのオーディオ設定に I²Cポートを手で配線する手間が必要ありません。ボード上には3.3 V給電を表示するLEDが搭載され、裏面のLEDジャンパをカットして無効にすることもできます。

アナログ（AVDD）とスピーカードライバ（SPKVD）に給電するには、VINピンに電源を接続する必要があります。内蔵のXC6222 3.3 V/700 mA 電圧レギュレータはアナログ回路用に電圧を降圧します。アナログ回路（AVDD -ISO）とスピーカードライバ（VIN/SPKVDD）用のピンが、それぞれ別電源で給電したいユーザー向けに用意されています。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

詳細

特徴

DAC SNR 98dB（A特性）、THD -84 dB @（48kHz、3.3 V）
ADC SNR 94dB（A特性）、THD -82 dB @（48kHz、3.3 V）
ポップ/クリック音抑制
3D エンハンスメント
ステレオD級スピーカーアンプ
- < 0.1% THD （チャンネル当たり1 W、8 Ω BTL スピーカー）
- 70 dB PSRR @217 Hz
- 効率87 % （1 W出力時）
- フレキシブルスイッチングクロック内蔵
ヘッドフォンアンプ
- 出力 40 mW （16 Ω ＠3.3 V)
- キャップレスモード対応
- THD -75 dB ＠20 mW、SNR 90 dB（16 Ω 負荷）
マイクロフォンインターフェース　
- 疑似差動（高耐ノイズ性）
- ローノイズマイクバイアス内蔵
- プログラマブル ALC / リミッターとノイズゲート
低消費電力
低電圧電源
- アナログ
  - 2.7 ～3.6 V（スピーカー最大5.5 V）
  - 標準値 3.3 V （3.3 V 電圧レギュレータ経由)
- デジタル、 I/O
  - 1.71 ～3.6 V
  - 標準値 3.3 V （Qwiicまたは3.3 Vピン経由）
PLL搭載によるフレキシブルなクロック供給
サンプリングレート（kHz）：8、11.025、12、16、22.05、24、32、44.1、48
XC6222 3.3V/700mA 電圧レギュレータ内蔵（ AVDD用）
1 x 4-ピンQwiic コネクタ
I²C アドレス： 0x1A
I²C プルアップ抵抗（2.2 kΩ）
LED：PWR
ジャンパ： LED、I²C、3.3V/SPKVD/VIN、AVDD-ISO
ボード寸法：25.4 mm x 40.6 mm

資料

製造元希望小売価格：18.50ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-BOB-21772
