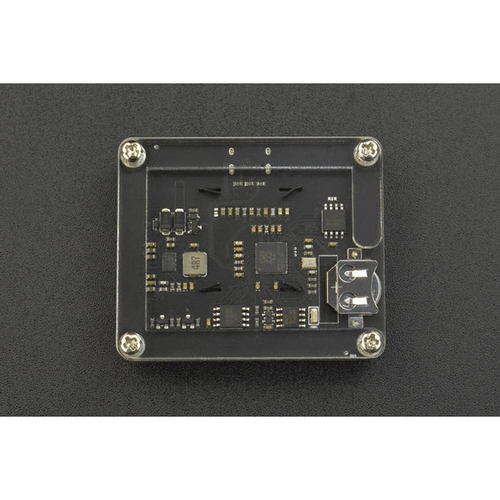

Gravity - SCI DAQ 小型ディスプレイ搭載データ収集モジュール (I2C接続) 【スイッチサイエンス取寄品】

Gravity - SCI DAQ 小型ディスプレイ搭載データ収集モジュール (I2C接続) 【スイッチサイエンス取寄品】
DFROBOT-DFR0999

web販売価格 :	￥7,788(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N5VS1W
品名／型番 :	Gravity - SCI DAQ 小型ディスプレイ搭載データ収集モジュール (I2C接続) 【スイッチサイエンス取寄品】 / DFROBOT-DFR0999
登録日 :	2023.5.31

概要

ディスプレイ表示、センサ自動認識、センサキャリブレーション、データ保存、RTCクロック、データ変換などの機能を組み込んだ強力で高度に統合されたGravityのデータ収集モジュールで、データ取得をより便利で効率的にすることができます。

DFRobotの各種センサに接続、測定データ（2チャンネル x I²CまたはUART・1チャンネル x アナログ電圧またはデジタル値）を収集し、ボード上のメモリに記録、接続したマイコンにI²C経由で出力します。小型ディスプレイと三つの押しボタンスイッチ、バッテリー端子によりスタンドアローンでの使用も可能です。

micro:bit、Arduino、Raspberry Pi、UNIHIKERなどと互換性があります。

詳細

特徴

小型ディスプレイにセンサデータを表示させることが出来ます
DFRobot製のI²C接続センサはプラグ＆プレイ
一部のセンサーについては校正をサポート：下記対応表
16Mのオンボードメモリにより40万サンプル以上のデータを記録可能
RTC（リアルタイムクロック）搭載
データ変換機能（センサーからの生データを物理量に変換して引渡せます）
多様な電源：マイコンとの接続に使うGravity 4Pコネクタからの給電 / バッテリー端子からの給電 / Type-C USBコネクタからの給電
20以上の同社製センサーに対応
Arduino / micro:bit / ESP32 / Raspberry Piなどに対応

仕様

センサー入力：
- 2 x I²CまたはUART：Gravity 4Pコネクタ
- 1 x アナログ電圧またはデジタル値：Gravity 3Pコネクタ
オンボードメモリ：16 M
RTC（リアルタイムクロック）
- RTC用電池：1 x CR1220
ホストMCU接続
- 1 x I²C：Gravity 4Pコネクタ
  - I²Cアドレス：0x21～0x23
- 1 x USBポート（電源/ファイルエクスポート用）：Type-C USBコネクタ
1.3インチOLEDディスプレイ
3 x タクトスイッチ（REC/SET/OK）
バッテリー接続用コネクタ
電源電圧：3.3～5.5 V
消費電流：40 mA（センサー未接続時）
外形寸法：62 x 52 x 13 mm

内容物

1 x Gravity - 小型ディスプレイ搭載データ収集モジュール（I2C接続）
2 x Gravity 4Pケーブル
1 x Gravity 3Pケーブル
1 x Gravity 4P - QIコネクタ（メス）ケーブル

資料

製品Wiki
チュートリアル
- 1
- 2
- 3
- 4
- 5

製造元希望小売価格：39.90ドル（税別）
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-DFR0999
