Gravity - ラッチングリレーモジュール 【スイッチサイエンス取寄品】
DFROBOT-DFR0996

web販売価格 : ¥1,318(税込)   注文受付単位:1
在庫 : ショップ欠品中
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N5VS1Y
品名/型番 : Gravity - ラッチングリレーモジュール 【スイッチサイエンス取寄品】 / DFROBOT-DFR0996
登録日 : 2023.5.31

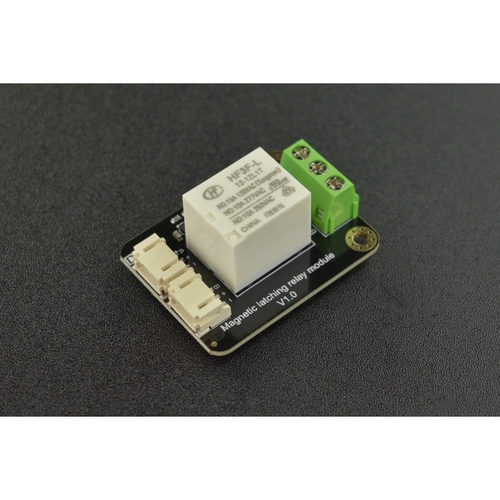

概要

低消費電力、低ノイズで高い安定性を特徴とするGravityのラッチングリレーです。通常のリレーとは異なり、マグネットにより機械的に接点状態を保持するので、オン/オフ時にしか大電力を消費しません。抵抗負荷で10 A・36 V(AC)、白熱電球で15 A・36 V(AC)までの負荷をオン/オフできます。

詳細

特徴

  • 低消費電力:2.6 〜3.65 mW
  • コイル駆動時(接点をオン/オフする時)以外はノイズレス
  • トリガーパルス幅:2 ms以上
  • ラッチングリレーなので接点状態を保持
  • 3.3/5 V両サポートによりArduino/ESP32/Raspberry Piなど多くのマイコンで使用可
仕様

  • リレー
    • 定格接点容量:10 A・36 V(AC、抵抗負荷)、15 A・36 V(AC、白熱電球)
    • 接点接触抵抗:100 mΩ以下(DC、1 A・6 V)
    • 接点材質:AgSnO2
    • 接点動作時間:≦8 ms
    • 接点復帰時間:≦5 ms
    • コイル定格電力:0.4 W
    • 最大スイッチング電圧:AC36 V/DC30 V
    • 最大スイッチング電流:10 A
    • 最大スイッチング電力:36 VA・300 W
  • マイコンとのインターフェース
    • コネクタ:2 x 3ピン Gravityコネクタ
    • トリガーパルス幅:2 ms以上
    • 信号レベル:3.3 Vまたは5 V
  • 電源
    • 電源電圧:3.3 〜5 V
    • 静的消費電流:0.73 〜0.8 mA
    • 動作時消費電流:137 mA(電源電圧3.3 V)、93 mA(電源電圧5 V)
  • 環境条件
    • 動作温度範囲:-40〜85℃
    • 動作湿度範囲:5〜85 %RH
  • 外形寸法:42 x 32 mm
ピン配置



コネクタピン摘要
Gravity
コネクタ
(1)
Aトリガー入力A
+電源3.3 〜5 V
-GND(グラウンド)
Gravity
コネクタ
(2)
Bトリガー入力B
+電源3.3 〜5 V
-GND(グラウンド)
スクリュー
ターミナル
A接点A
COM共通端子
B接点B
外形図

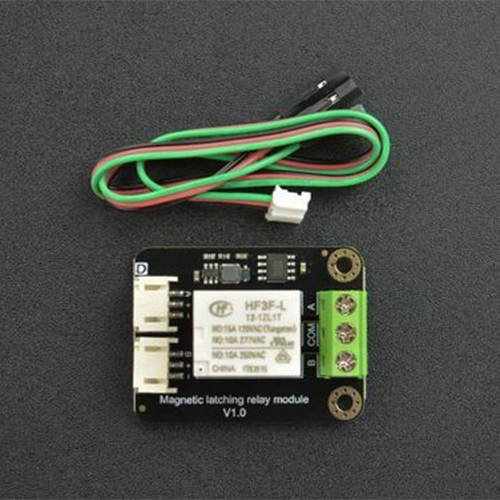

内容物

  • 1 x Gravity - ラッチングリレーモジュール
  • 2 x 3ピンGravityケーブル
資料


製造元希望小売価格:5.90ドル(税別)
製造元の販売ページ:https://www.dfrobot.com/...

商品コード: DFROBOT-DFR0996
