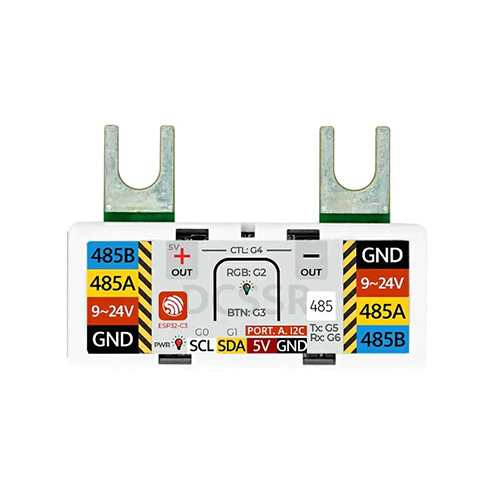

M5Stack用DCソリッドステートリレーユニット (CDG1-1DD-10A) 【スイッチサイエンス取寄品】

M5Stack用DCソリッドステートリレーユニット (CDG1-1DD-10A) 【スイッチサイエンス取寄品】
M5STACK-U140

web販売価格 :	￥3,014(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N5VS2H
品名／型番 :	M5Stack用DCソリッドステートリレーユニット (CDG1-1DD-10A) 【スイッチサイエンス取寄品】 / M5STACK-U140
登録日 :	2023.5.31

概要

ESP32C3コントローラボードを備えた、DC用のソリッドステートリレーユニットです。押しボタン制御、I²Cスレーブ、Modbusネットワークの三つの動作モードが用意されています。ステータス表示用のプログラム可能なフルカラー RGB LEDを搭載し、操作性に優れています。

半導体スイッチング素子を採用し、無接点なので、スイッチング速度が高速、寿命が長い、低ノイズ、スイッチングの火花がないなど信頼性が高く、機械式リレーと比べて多くの利点があります。デジタルプログラム制御装置、モーター制御装置、温度制御、データ処理システム、コンピュータ周辺機器インターフェースなど幅広い用途に使用できます。

詳細

特徴

ソリッドステートリレー
3つの動作モード : 押しボタン制御/I²Cスレーブ（デバイスのI²Cアドレス設定をサポート）/ Modbusネットワーク（デバイスID設定をサポート）
- RS485PWRインターフェース（9-24 V入力をサポートし、デバイスに電力を供給します）
プログラマブルフルカラーRGB LED

仕様

メインコントローラー : ESP32C3
プログラマブルRGB LED : SK6812
負荷電流 : 10 A（十分に放熱した場合）
負荷電圧 : 24~220 VDC
ブレークダウンリーク電流 : ≦ 5mA
オン状態降圧 : ≦ 1.6V
電気的寿命 : ≧ 100万回
表示灯 : 赤（点灯：閉／消灯：未接続）
製品寸法 : 80 × 45 × 31 mm
質量 112.6 g

内容物

1 x ソリッドステートリレー
1 x ユニット DCSSR
1 x HY2.0-4P ケーブル（20cm）
1 x 通信プロトコルマニュアル
2 x 3.96-4P ターミナルブロック

資料

ドキュメント

製造元希望小売価格 : 18.50ドル(税別)
製造元の販売ページ:http://www.m5stack.com/product/...
