M5Stack RS232Fモジュール 13.2 (DB9メスコネクタ) 【スイッチサイエンス取寄品】
M5STACK-M130

web販売価格 : ¥3,685(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N5VS2I
品名/型番 : M5Stack RS232Fモジュール 13.2 (DB9メスコネクタ) 【スイッチサイエンス取寄品】 / M5STACK-M130
登録日 : 2023.5.31
数量 :

概要

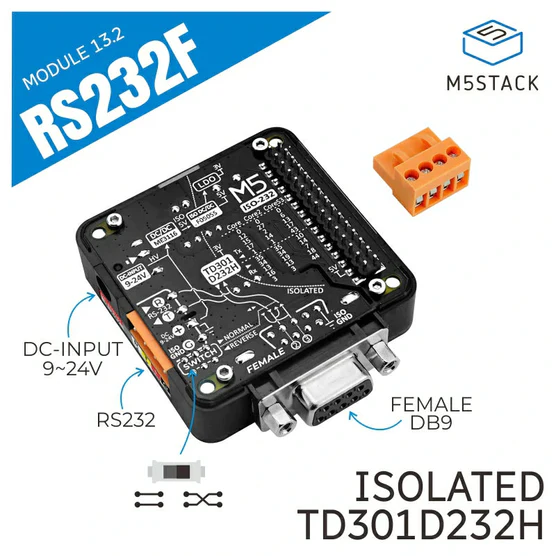

DB9メスコネクタを装備した絶縁型RS232シリアル通信の拡張モジュールです。

※ DB9オスコネクタタイプのモデルも近日発売予定です。

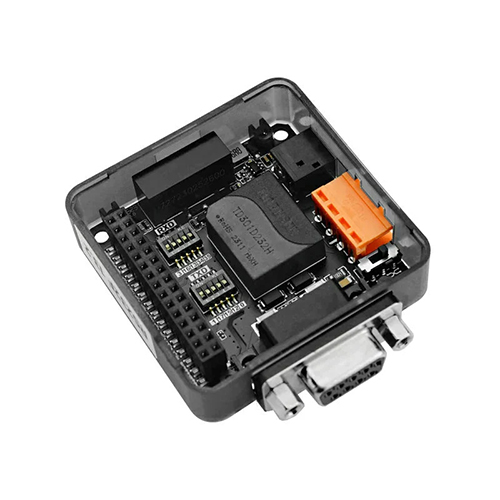

TD301D232H シリアルポート変換チップ+DB9メスコネクタによりRS232 と TTL/CMOS ロジックレベル信号間のインターフェース変換を実現し、F0505S-2WR3 DC/DCパワーモジュールによる電気/ノイズ絶縁機能を備えています。またトグルスイッチ、コーディングスイッチによってDB9信号線のストレート/クロスとシリアルインターフェースGPIOの切り替えが可能となり、様々な接続要求に応えます。モジュールにはDC電源入力と対応するDC/DC回路が内蔵され、デバイス全体に給電できます。

詳細

特徴

  • TD301D232H シリアルポートチップ、全二重対応、高速で信頼性が高い
  • F0505S-2WR3 電気/ノイズ絶縁
  • スライド/DIPスイッチ:ストレート/クロスとGPIOを切り替え
  • プログラミングプラットフォーム:Arduino、UIFlow
内容物

  • RS232Fモジュール 13.2 x 1
  • VH3.96-4.0P x 1
用途

  • 産業オートメーション
  • 計測
  • 医療機器
  • 通信機器
仕様

RS232TD301D232H
DC-DC絶縁F0505S-2WR3
通信スピード最大 115200 bps
通信方法DB9 (メス)
全二重通信
RS232 と TTL/CMOSロジックレベル信号変換
動作温度0〜40°

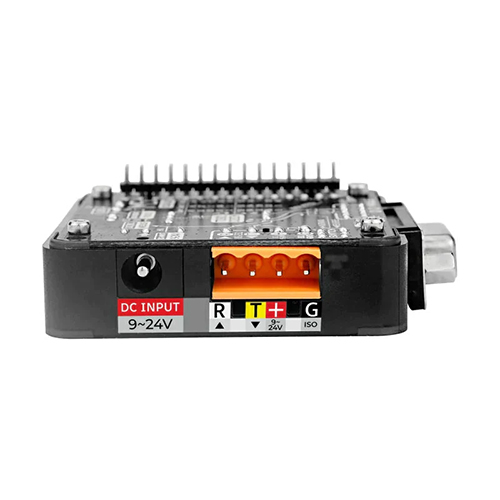

DC 電源インターフェース入力電圧0〜24 V
製品サイズ54 x 54 x 13.2 mm
パッケージサイズ88 x 61 x 21 mm
製品重量28 g
パッケージ重量60 g
回路図



モジュールサイズ



サンプル

Arduino

UIFlow



資料


製造元希望小売価格:22.90ドル
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-M130
