60W降圧型DC-DCコンバータ【スイッチサイエンス取寄品】
DFROBOT-DFR1025

web販売価格 :	￥1,793(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N5VS2R
品名／型番 :	60W降圧型DC-DCコンバータ【スイッチサイエンス取寄品】 / DFROBOT-DFR1025
登録日 :	2023.5.31

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

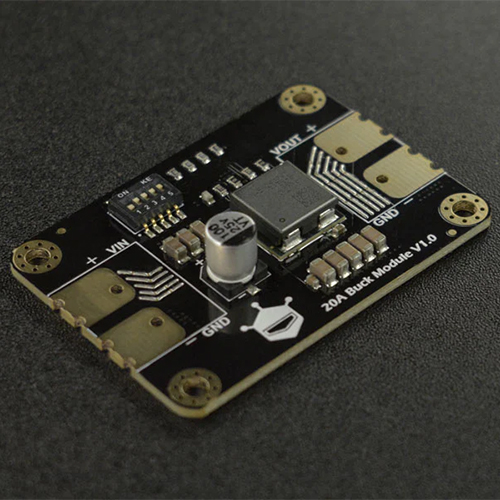

最大60 W（強制放熱時）の降圧型DC-DCコンバータです。出力電圧は0.6～5.1 Vの範囲からDIPスイッチで設定できます。変換効率も92 %（標準値）と高効率です。短絡保護、過電流保護、過熱保護などの保護機能を搭載し、安定した性能を発揮します。

詳細

特徴

長期安定性を備えた工業グレード・大電流品です。
出力電圧は0.6～5.1 Vの範囲からDIPスイッチにより設定できます。

仕様

入力電圧：9～15 V
- 入力端子：2Pスクリューターミナル
出力
- 出力電圧範囲：0.6～5.1 V（DIPスイッチによる設定）
- 最大出力電流：18 A（強制放熱時）
  - 放熱により大きく変わります。下記グラフをご覧ください；
- 最大出力電力：60 W（強制放熱時）
- 変換効率：92 %（標準値）
- 出力端子：2Pスクリューターミナル
外形寸法：52 x 37 mm
DIPスイッチの設定と出力電圧

DIPスイッチの設定					出力電圧
1	2	3	4	5	出力電圧
ON					0.6 V
ON				ON	0.9 V
ON			ON		1.2 V
ON			ON	ON	1.5 V
ON		ON			1.8 V
		ON		ON	2.1 V
		ON	ON		2.4 V
		ON	ON	ON	2.7 V
	ON				3.0 V
	ON			ON	3.3 V
	ON		ON		3.6 V
	ON		ON	ON	3.9 V
	ON	ON			4.2 V
	ON	ON		ON	4.5 V
	ON	ON	ON		4.8 V
	ON	ON	ON	ON	5.1 V

内容物

1 x 60W降圧型DC-DCコンバータ
2 x 2Pスクリューターミナル

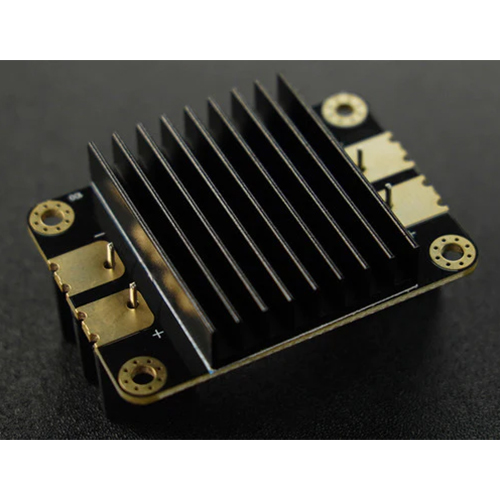

1 x アルミ製ヒートシンク

資料

製造元希望小売価格：9.90ドル（税別）
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-DFR1025
