M5Stamp S3
M5STACK-S007
| web販売価格 : | ￥1,375(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 9 （現在庫数） |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | N62313 |
| 品名／型番 : | M5Stamp S3 / M5STACK-S007 |
| 登録日 : | 2023.6.2 |
概要
M5Stamp S3はESP32-S3FN8（2.4 GHz Wi-Fi）を搭載した切手（Stamp）サイズの小さな開発プラットフォームです。最高240 MHzで動作するXtensaデュアルコア32ビットLX7、プログラム可能なフルカラーLEDとプッシュボタンスイッチ、ESP32-S3FN8の各種I/O・GPIOを引き出し面実装でもピンヘッダーでも使える端面スルーホール端子部を備えます。
詳細
特徴
M5Stamp C3Uとの主な違い
仕様
ピンアウト
寸法図
内容物
資料
製造元希望小売価格：7.5ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/products/...
商品コード: M5STACK-S007
- ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
- 最小サイズ
- 面実装／DIP／ワイヤー直付など様々な実装方法を取れる端面スルーホール端子部
- プログラマブルなフルカラーLEDとプッシュボタンスイッチ
- UIFlowでのグラフィカルプログラミングをサポート
M5Stamp C3Uとの主な違い
- 搭載SoCをESP32-C314からESP32-S3FN8に強化
- CPUコア数：1→2
- クロック周波数：最高160 MHz→最高240 MHz
- RAM容量：400 KB→512 KB
- オンチップUSBインターフェース：USBシリアル→USB-OTG／USBシリアル
- 搭載フラッシュメモリ容量の強化：4 MB→8 MB
- 端面スルーホールランド間隔：2.54 mm→1.27 mmピッチ・・・より多くのI/Oピンが必要なアプリケーションにも1.27 mmピッチのコネクタで対応できます。
- ピン配置はC3Uから変わっていますので、C3Uで開発したプログラムを移植する際はご注意下さい。
- プラスチックエンクロージャの耐熱温度（ピーク）改善：230℃→250℃
- 付属品の変更：ピンソケット同梱廃止、付属ピンヘッダーのピン数変更、付属HY2.0-4Pコネクタの個数減
仕様
- MCU：ESP32-S3FN8
- フラッシュメモリ：8 MB
- 電源電圧：5 V
- インターフェース：1 x プログラマブルプッシュボタンスイッチ、1 x フルカラーLED（WS2812B）
- アンテナ：2.4 GHz 3Dアンテナ
- 各種I/O：タッチセンサー、SD／SDIO／MMCマスタコントローラ、SPI、SPI／SDIOスレーブコントローラ、EMAC、モーターPWM、LED-PWM、UART、I2C、I2S、GPIO、パルスカウンタ
- 実装方法
- ①端面スルーホールランド：面実装またはDIP（1.27 mmピッチまたは2.54mmピッチ（注１））またはワイヤー直付
- ②8P／12P FPCコネクタ用パッド：8Pまたは12PのFPCコネクタを実装
- 動作温度範囲：0～40℃
- 製品寸法：26 x 18 x 5 mm
- 製品重量：3.2 g
（注１）2.54 mmピッチのコネクタを実装する場合は大きい穴の端面スルーホールランドのみ使用できます。

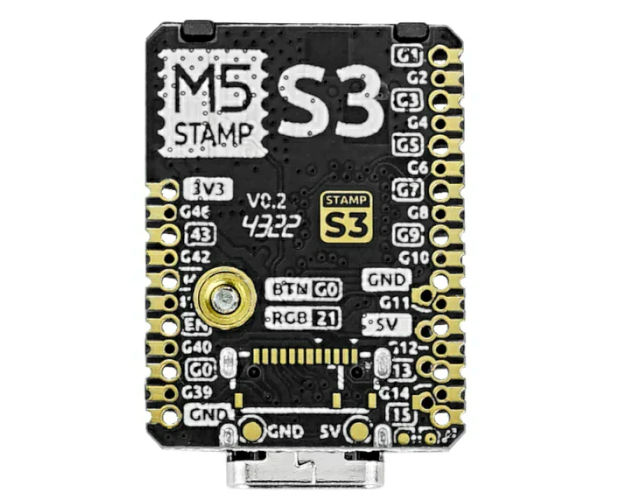

ピンアウト
寸法図

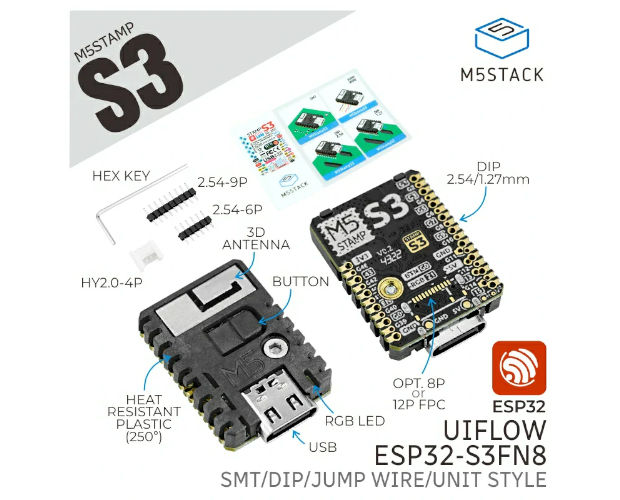

内容物
- 1 x M5Stamp S3
- 1 x HY2.0-4Pコネクタ
- 1 x ピンヘッダー（2.54 mmピッチ6ピン）
- 1 x ピンヘッダー（2.54 mmピッチ9ピン）
- 1 x 六角レンチ
- 1 x ステッカー（ ピン配置や技適マークが記載されています。本体に貼付しない場合でも大切に保管してください）
資料
- ドキュメント
- Arduinoでの開発例
- データシート（ESP32-S3）
製造元希望小売価格：7.5ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/products/...
商品コード: M5STACK-S007
