M5Stack用Ext エンコーダユニット【スイッチサイエンス取寄品】
M5STACK-U161

web販売価格 :	￥1,122(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N6SS1R
品名／型番 :	M5Stack用Ext エンコーダユニット【スイッチサイエンス取寄品】 / M5STACK-U161
登録日 :	2023.6.28

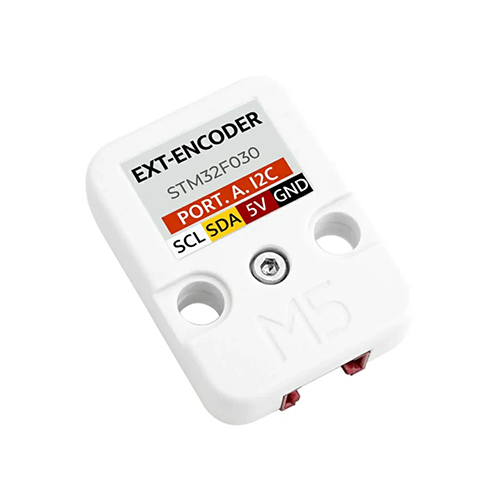

概要

2相（AB）/3相（ABZ）のインクリメンタル型ロータリーエンコーダ用インターフェースユニットです。内蔵STM32F030マイコンで測定、I²Cバスから値を読むことが出来ます。

詳細

特徴

外付のロータリーエンコーダからの信号をSTM32マイコンで取得、ホストとはI²Cで接続
- 2相（AB）/3相（ABZ）のロータリーエンコーダに接続できます
  - 3相：2相に原点用の信号であるZ相を加えたタイプ
- STM32F030マイコンでロータリーエンコーダからの信号をデコード
- ホストとはGroveケーブル一本で接続できます

仕様

分解能：12 bit
対応ロータリーエンコーダ：2相（AB）または3相（ABZ）のインクリメンタル型ロータリーエンコーダ
I²C：アドレス0x59
外形寸法：40 x 24 x 14 mm
重量 : 8 g

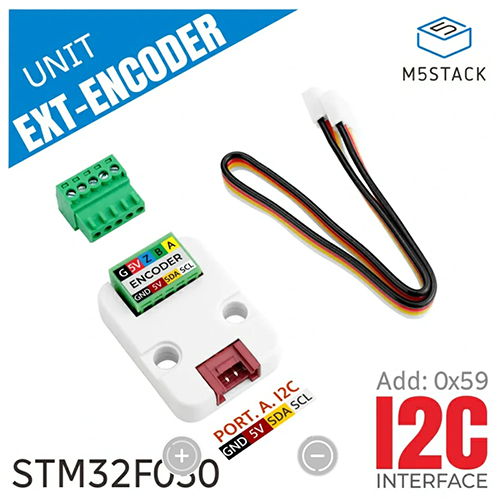

内容物

1 x M5Stack用Ext エンコーダユニット
1 x Groveケーブル（20 cm）
1 x 5Pワンタッチ着脱式ターミナルブロック

資料

製造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/...

商品コード: M5STACK-U161
