Adafruit EYESPI 18 ピンFPCコネクタ BFF（QT Py/Xiao用アドオンボード） 【スイッチサイエンス取寄品】
ADA-5772
| web販売価格 : | ￥950(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 在庫僅少(通常5営業日以内出荷) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | N89S2S |
| 品名／型番 : | Adafruit EYESPI 18 ピンFPCコネクタ BFF（QT Py/Xiao用アドオンボード） 【スイッチサイエンス取寄品】 / ADA-5772 |
| 登録日 : | 2023.8.9 |
概要
Adafruit社ディスプレイの標準EYESPI FPCコネクタ（8ピン 0.5 mmピッチ）用ボードです。SPIピンを多数使用するディスプレイを接続延長するために使います。

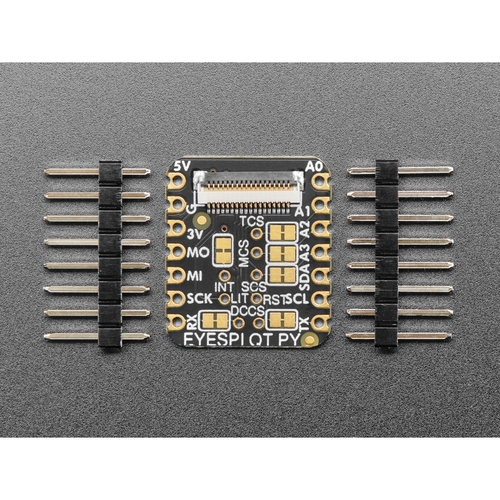

PCBはQT Py/Xiao ボードの背面にはんだ付けしたり、ピンソケット/ヘッダを使って取り付けられます。
QT Py/XIAOにはんだ付けするヘッダピンが付属します（ヘッダピンは7ピンにカットが必要です）。
注意
PCBはQT Py/Xiao ボードの背面にはんだ付けしたり、ピンソケット/ヘッダを使って取り付けられます。
QT Py/XIAOにはんだ付けするヘッダピンが付属します（ヘッダピンは7ピンにカットが必要です）。
注意
- QT Py/XIAOは別売りです。
- EYESPIディスプレイ（PCB裏面にEYESPIロゴあり）、18ピンEYESPI FPCケーブルは別売りです。
詳細
ピンアウト
仕様
資料
製造元希望小売価格：3.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...
商品コード: ADA-5772
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
| FPC | QT Py/XIAO |
|---|---|
| MOSI/MISO/SCK | MOSI/MISO/SCKピン |
| SDA/SCL | SDA/SCL ピン |
| TFT CS | TXピン |
| TFT DC | RXピン |
| IRQ | A0ピン |
| タッチCS | A1ピン |
| メモリCS | A2ピン |
| SDカードCS | A3ピン |
- 製品寸法：20.6 mm x 17.8 mm x 2.7 mm
- 製品重量：1.1 g
資料
製造元希望小売価格：3.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...
商品コード: ADA-5772
