3Wシングル出力 超小型オンボード絶縁型 DC-DCコンバータ DC24/48V→3.3V
CCG3-48-03SF
| web販売価格 : | ￥1,602(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥1,521 / 10個〜 ￥1,473 / 25個〜 ￥1,425 / 50個〜 |
| 在庫 : | 6 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | TDKラムダ(ティーディーケーラムダ) |
| 商品コード : | O15313 |
| 品名／型番 : | 3Wシングル出力 超小型オンボード絶縁型 DC-DCコンバータ DC24/48V→3.3V / CCG3-48-03SF |
| 登録日 : | 2024.1.5 |
概要

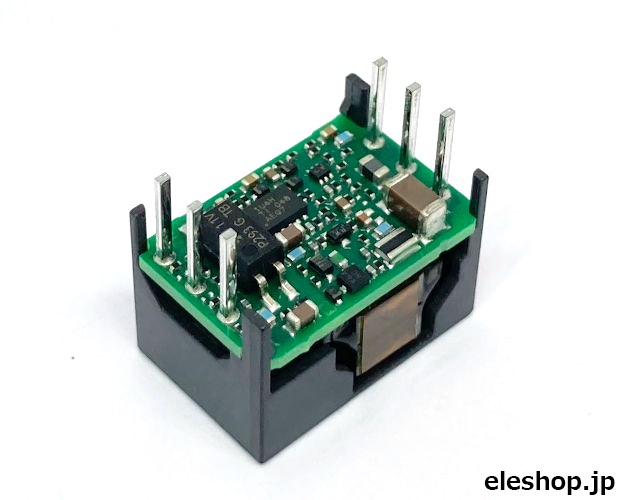

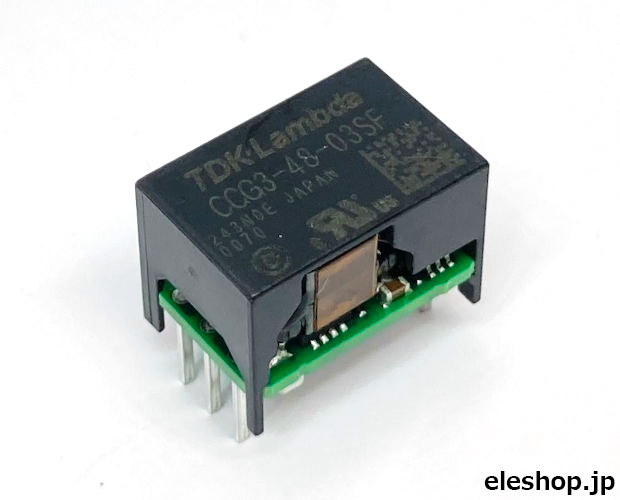

TDKラムダ製の出力3W級絶縁型DC-DCコンバータです。プリント基板への取り付けに特化した超小型タイプのモジュールとなっています。
定格入力電圧：DC24/48V、出力：DC3.3V 最大0.8A。
定格入力電圧：DC24/48V、出力：DC3.3V 最大0.8A。
詳細
【電気的特性】
●定格入力電圧[DC]：24/48Vdc
●入力電圧範囲[DC]：18〜76Vdc
●効率：77% Typ.
●定格出力電圧[DC]：3.3Vdc
●出力電圧範囲[DC]：3.135〜3.63Vdc
●最大出力電流：0.8A
●最大リップルノイズ：200mV
●最大出力電力：2.64W
●耐電圧1：入力 - 出力: 1500DC: 1min.
●耐電圧2：入力 - 出力: 1000AC: 1min.

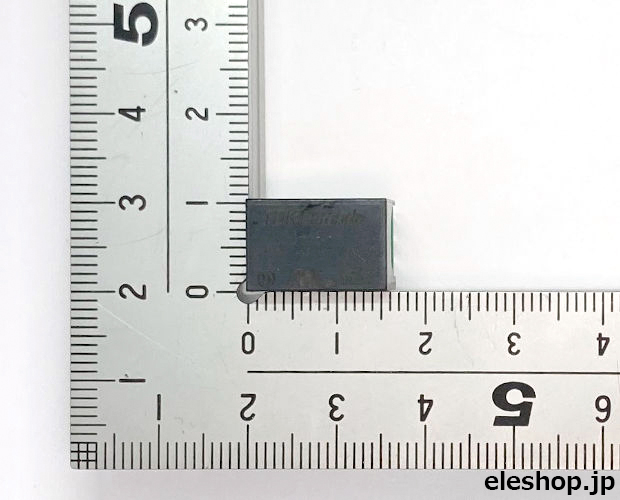

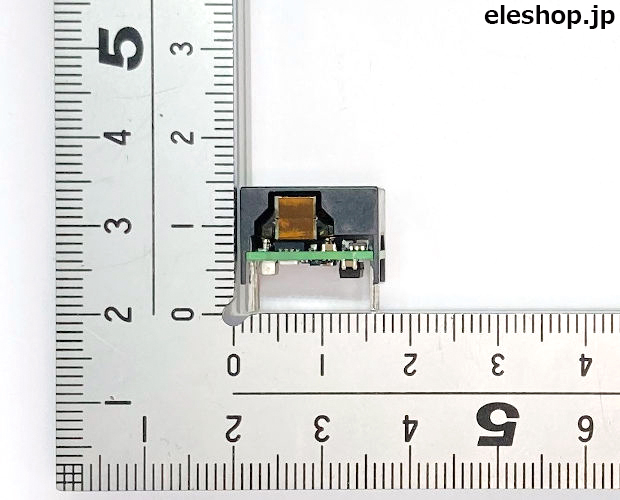

【形状と寸法】
●形状 / 取付：基板搭載
●幅(W)：15.7mm Nom.
●高さ(H)：11.5mm Nom.
●奥行(D)：10.4mm Nom.
●質量：3g Typ.
●端子形状：DIP
【その他】
●動作温度範囲：-40〜100°C
●絶縁/非絶縁：絶縁
●安全規格(認定)：
IEC62368-1
CSA62368-1
EN62368-1
UL62368-1
●安全規格(準拠)：CE/UKCAマーキング
●備考：本ページでは、代表的な特性値のみを掲載しています。詳細仕様・条件については、各種テクニカルデータをご覧ください。
●定格入力電圧[DC]：24/48Vdc
●入力電圧範囲[DC]：18〜76Vdc
●効率：77% Typ.
●定格出力電圧[DC]：3.3Vdc
●出力電圧範囲[DC]：3.135〜3.63Vdc
●最大出力電流：0.8A
●最大リップルノイズ：200mV
●最大出力電力：2.64W
●耐電圧1：入力 - 出力: 1500DC: 1min.
●耐電圧2：入力 - 出力: 1000AC: 1min.
【形状と寸法】
●形状 / 取付：基板搭載
●幅(W)：15.7mm Nom.
●高さ(H)：11.5mm Nom.
●奥行(D)：10.4mm Nom.
●質量：3g Typ.
●端子形状：DIP
【その他】
●動作温度範囲：-40〜100°C
●絶縁/非絶縁：絶縁
●安全規格(認定)：
IEC62368-1
CSA62368-1
EN62368-1
UL62368-1
●安全規格(準拠)：CE/UKCAマーキング
●備考：本ページでは、代表的な特性値のみを掲載しています。詳細仕様・条件については、各種テクニカルデータをご覧ください。
