Picossci ドットマトリックスLED (RP2040搭載)【スイッチサイエンス取寄品】

Picossci ドットマトリックスLED (RP2040搭載)【スイッチサイエンス取寄品】
SSCI-089678

web販売価格 :	￥3,740(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	O1BS1C
品名／型番 :	Picossci ドットマトリックスLED (RP2040搭載)【スイッチサイエンス取寄品】 / SSCI-089678
登録日 :	2024.1.11

概要

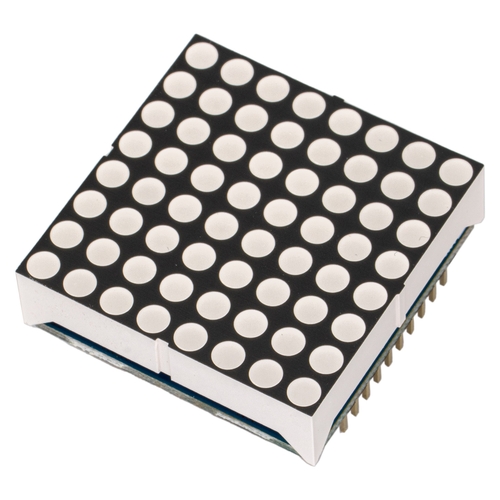

4.76 mmピッチ、8 × 8 ドットの赤色ドットマトリックスLEDと、Raspberry Pi Pico で使われる RP2040 を搭載した制御基板を一体型にしたドットLEDモジュールです。

制御基板は、Picossci部（Raspberry Pi Picoと同等の RP2040 とその周辺回路）にドットマトリックスLEDのドライバー回路をまとめたマイコンボードです。モジュール背面には拡張ピンが用意されていて、RP2040 の GPIO0 ～ 7、GPIO26 ～ 29、USB信号、電源入出力が接続されてます。これらのピンをつかって機能拡張もできます。

また基板サイズはドットマトリックスLED より小さくLED本体からはみ出ないので、モジュールを隣接して配置し大きなLEDモジュールとして活用できます。

詳細

基板仕様

RP2040 搭載
16 Mbit Flash ROM 搭載
12.000 MHzクロック発振器搭載
3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
RESET ボタン、BOOTSELボタン搭載
4.76 mm ピッチ、8ｘ8 赤色ドットマトリックスLED搭載
汎用LED x 2（黄緑と赤）搭載
拡張ピンは 10ピン（2.54 mm ピッチ）× 2列
GPIO x 8 （GPIO0 ～ 7）
アナログ入力ピン x 4（GPIO26 ～ 29）
USB Type-C コネクタ搭載
USB 電源・信号の入力ピン搭載（基板上のコネクタとの併用は不可）
基板固定用の M3 ねじ穴 x 2 搭載
LED 制御ファームウェア搭載済み（シリアル入力で制御可能）

初期ファームウェアについて
出荷時の初期ファームウェアとして、シリアル（UART）経由のコマンドでLEDなどをコントロール出来るプログラムが書き込まれています。ファームウェアで使用するUARTは、GPIO 0/1 のUART 0 を利用しています。

ファームウェアの機能は、ドットマトリックスLEDと基板上の汎用LEDの発光制御と、A/Dコンバータの読み出しを行えます。コマンドの中身はコマンド解説を参考にしてください。

初期ファームウェアは、サンプルコードとしてArduino言語版、MicroPython版ともに公開してるので、機能拡張時の参考にしてください。（書き込みファームウェアはArduino言語版です）

ピン配置（※ Bottm view）

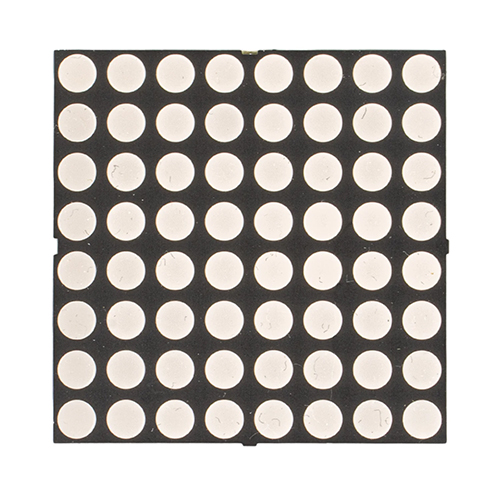

基板（表）

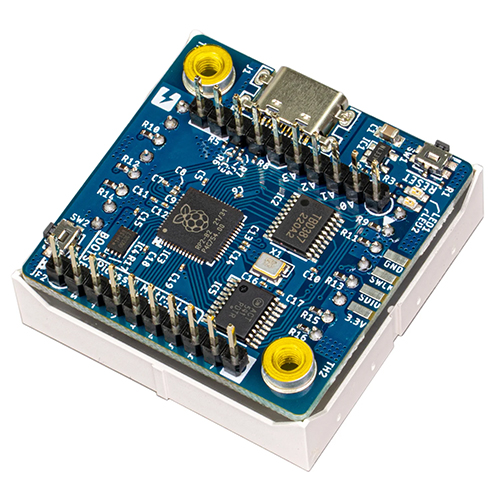

基板（裏）
