Conta ICM-42670搭載低ノイズ6軸加速度角速度センサ【スイッチサイエンス取寄品】

Conta ICM-42670搭載低ノイズ6軸加速度角速度センサ【スイッチサイエンス取寄品】
SSCI-092289

web販売価格 :	￥1,980(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	O1BS1R
品名／型番 :	Conta ICM-42670搭載低ノイズ6軸加速度角速度センサ【スイッチサイエンス取寄品】 / SSCI-092289
登録日 :	2024.1.11

概要

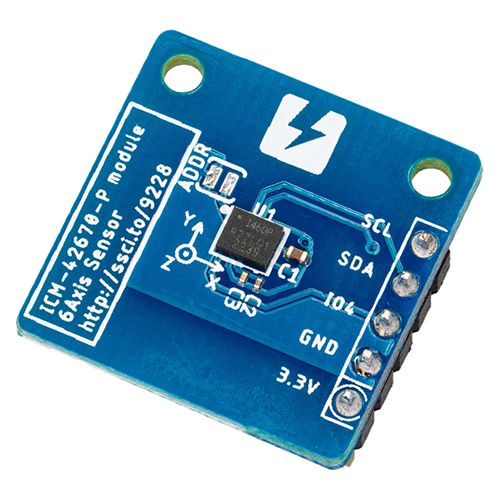

TDK Invensense社のICM-42670-Pを搭載した6軸IMU（慣性計測ユニット）モジュールです。スイッチサイエンスのConta™規格に準じています。通信方式はI²C通信のみ対応しています。ICM-42670-Pは3軸ジャイロセンサ、3軸加速度センサの高性能6軸IMUモジュールです。高いノイズ耐性、また温度、衝撃等に対する耐性を持っています。振動耐性の必要なドローンやVRデバイスの開発に最適です。

詳細

特徴

TDK Invensense ICM-42670-P搭載
I²C接続（SPIは利用できません）
I²Cアドレス：デフォルト 0x69（ADDRパターンをショートで0x68）
加速度センサ
- 測定範囲: ± 2 g / ± 4 g / ± 8 g / ± 16 g（選択可能）
ジャイロセンサ
- ±250dps、±500dps、±1000dps、±2000dps（選択可能）
動作電圧：3.3 V ※5 Vでは使用できません
基板外形：20 x 20 mm（Conta 規格準拠）
ピンヘッダ実装済み

I²バスのプルアップ抵抗が搭載されていません。必要な場合は、基板表面の「R1・R2」に1608サイズのチップ抵抗を搭載することができます。用途に合わせて、適宜抵抗を追加してください。

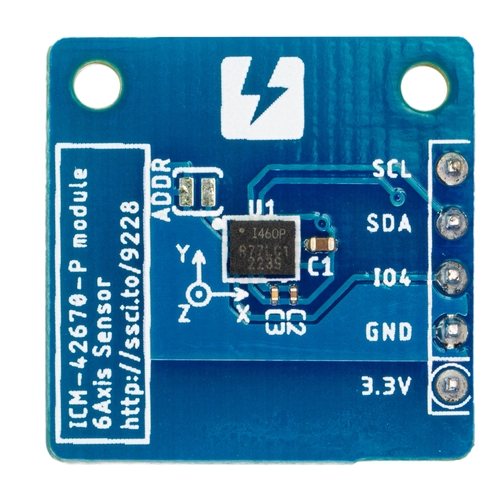

基板表

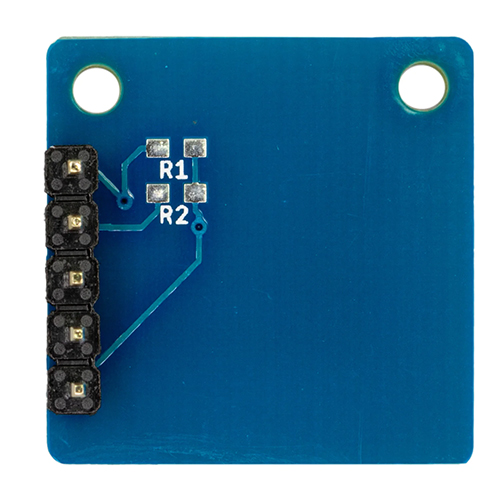

基板裏

資料

商品コード: SSCI-092289
