M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1 - 13.2【スイッチサイエンス取寄品】

M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1 - 13.2【スイッチサイエンス取寄品】
M5STACK-M121-V11

web販売価格 :	￥1,683(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	O1BS1V
品名／型番 :	M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1 - 13.2【スイッチサイエンス取寄品】 / M5STACK-M121-V11
登録日 :	2024.1.11

概要

STM32搭載 4チャンネルリレーモジュールの後継商品です。外部電源（HPWR）の電圧測定が可能になりました。

M5Stack CoreやCore2シリーズ製品用、高さ13.2 mmの4チャンネルリレーモジュールです。4つのa接点（NO、COM）メカニカルリレーを搭載しています。I²Cプロトコル対応で、ジャンパを使用してアクティブ/パッシブモードの切り替えも可能です。DCに対応で、最大負荷は24 W（DC 24 V@1 A）です。小負荷回路のコントロールに適しています。

詳細

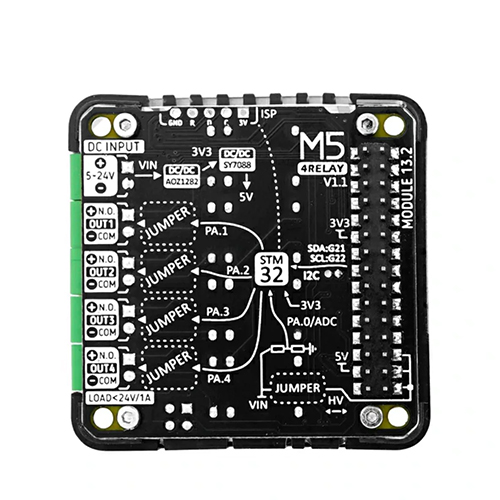

特徴

STM32F030F4搭載
- I²C通信（アドレス : 0x26）
- 外部電源（HPWR）の電圧測定機能（8または12 bit分解能）
リレー：4 x DCリレー（COM、NO（Normally Open）端子）
- 最大負荷：24 W（DC 24 V@1 A）
2モード動作に対応（ジャンパで切り替え）
- アクティブモード：外部電源入力がリレーのNO端子に接続
- パッシブモード：外部電源入力が各リレー端子から遮断。各ユーザ回路には電源が必要。
外部電源入力（DC入力のみに対応）
- DC 5〜24 V入力端子→ジャンパ→M5 BUS HPWRバス（複数の異なるM5モジュールに接続する場合はHPWRバスは24 V電源の必要な別のモジュールに電源供給可能）
開発プラットフォーム：Arduino、UIFlow

用途

オン/オフのコントロール
ソレノイドバルブのコントロール
DCコントロール負荷のオン/オフ

仕様

メインコントロールチップ：STM32F030F4
通信インターフェース：I²Cインターフェース（アドレス : 0x26）
対応動作モード：アクティブコントロール/パッシブコントロール
リレー：4 x（COM、NO端子）
外部電源入力：DC 5〜24 V
最大負荷：4チャンネル最大24 W（DC 24 V@1 A）
接続端子：2.54ピッチ2Pターミナルブロック
- 1 x 外部電源入力、4 x リレー（NO、COM）端子
重量：33.2 g
サイズ：54 x 54 x 13.2 mm

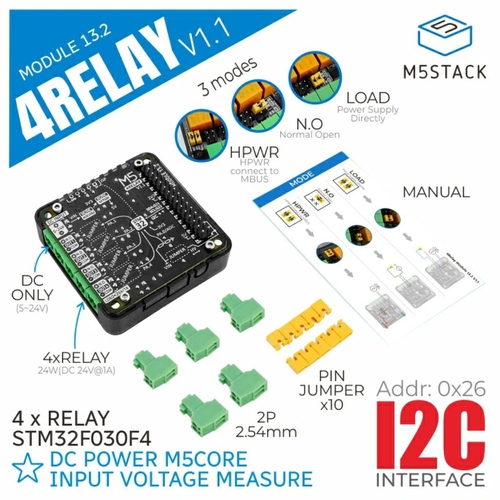

内容物

1 x 4チャンネルリレーモジュール
5 x 2.54 mmピッチ2Pターミナルブロック（緑）
10 x ジャンパピン
1 x 接続説明書

資料

ドキュメント

製造元希望小売価格：10.50ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/...

商品コード: M5STACK-M121-V11
