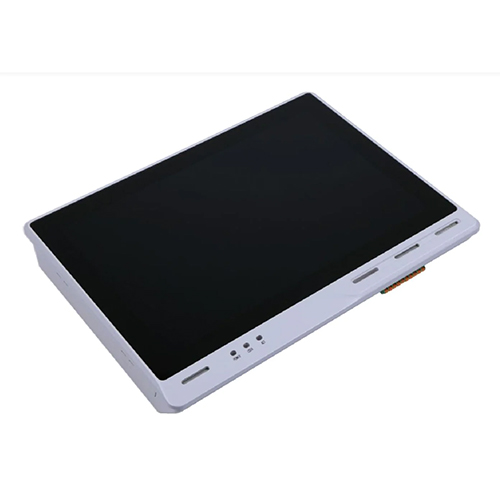

reTerminal DM （カメラ/PoE内蔵版）【スイッチサイエンス取寄品】 [代引不可]

reTerminal DM （カメラ/PoE内蔵版）【スイッチサイエンス取寄品】 [代引不可]
SEEED-114070221

web販売価格 :	￥79,195(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	送料サービス
メーカー :	その他メーカ/ブランド
商品コード :	O1BS2Z
品名／型番 :	reTerminal DM （カメラ/PoE内蔵版）【スイッチサイエンス取寄品】 [代引不可] / SEEED-114070221
登録日 :	2024.1.11

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

※代引き不可

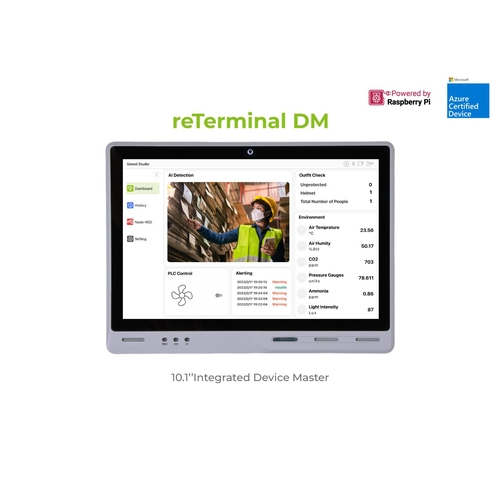

本製品は、reTerminal DMにカメラとPoEモジュールを搭載したバージョンです。

Raspberry Pi Compute Module 4（CM4）、10.1インチ・10点タッチ対応液晶ディスプレイ、多くの工業用インターフェースを組み合わせた拡張性の高い端末です。パネルPC／ヒューマンマシンインターフェース（HMI）／プログラマブルロジックコントローラ（PLC）／インダストリアルIoT（IIoT）ゲートウェイの機能を一体化しました。Node-REDをネイティブサポートするほか、Raspberry Piのソフトウェア資産も活用できます。

詳細

注意

reTerminal DMは、reTerminalを10.1インチの大画面にし、産業用に再設計した製品です。カメラ/PoE内蔵版は、カメラとPoEモジュールを搭載した製品です。
本製品は工事設計認証を取得済みです（筐体に技適マークを印字）。
Wi-Fi利用時にはRaspberry Pi CM4用アンテナをご使用ください。

特徴

過酷な環境に耐える強靭なハードウェア：防塵防水性能IP65のフロントパネル、アルミダイカストフレーム、-10℃～50℃と広範な動作温度範囲。
ソフト／ハード共にオープンソースデザイン：Raspberry Pi Compute Module 4を搭載、PCIeバスによりカスタマイズが容易、カメラとPoEモジュールを内蔵。
パネルPC／ヒューマンマシンインターフェース（HMI）／プログラマブルロジックコントローラ（PLC）／インダストリアルIoTゲートウェイの機能を一体化。
Node-REDをネイティブサポートすることでイベント駆動型アプリケーションのローコード開発が可能。
ハイブリッド接続：4G LTE、LoRaWAN、Wi-Fi、BLE、RS485/232ポート、CANバス、イーサネット、USB、HDMIなど。

仕様

基本
CPU	CM4 クワッドコア Cortex-A72@ 1.5GHz
メモリ	8 GB
ストレージ	32GB eMMC M.2 NVMe SSD Slot 2280-M Key（オプション¹）
対応OS	Raspbian SenseCraft Edge OS
ディスプレイ
サイズ	10.1インチ
最大解像度	1280 x 800
色数	16.7 M（8 bit）
輝度（nit）	400
視野角（水平/垂直）	170°/170°
バックライト寿命	30000 時間
タッチタイプ	静電容量式（10点マルチタッチ）
表面硬度	7H
ビデオ/オーディオ
ビデオ	HDMI2.0
オーディオ	2 x マイクロフォンブザー 3.5 mm オーディオジャック
カメラ	コネクタ： CSI チップ：Sony IMX219 イメージ解像度：3280 x 2464 ビデオ解像度：1080p30、720p60、640 x 480p90 サイズ：25 x 23 x 9 mm
インターフェース
Ethernet	1 x 10/100/1000 Mbps 2 x 10/100/1000 Mbps（オプション²）
USB	2 x USB-A 2.0 Host 2 x USB 3.0（オプション³）
RS485	1 x RS-485 ターミナルブロック 1 xRS-485 DB9（オプション⁴）
RS232	1 x RS-232 ターミナルブロック 1 xRS-232 DB9 （オプション⁵）
CAN	1 x CANバスターミナルブロック
デジタル入力	4 x デジタル入力ターミナルブロック
デジタル出力	4 x デジタル出力ターミナルブロック
40ピン GPIO	内蔵
ワイヤレス通信
Wi-FI	オンチップ Wi-FI （オプション⁶）
BLE	オンチップBLE
LoRa	Mini-PCIe for LoRaWAN（オプション⁷）
4G通信	Mini-PCIe for 4G（オプション⁸）
電源
入力	2ピンターミナルブロック
PoE	12.95 W PoE
電源範囲	12～24 V DC （電源は別売り）
消費電力	6 W（公称）最大 9 W
電源スイッチ	なし
リブートスイッチ	あり
環境
IP保護等級	IP65 フロントパネル
動作温度	-10～50 °C
保管温度	-20～70 °C
湿度（動作）	10～95% RH
Mechanical
寸法(W x H x D)	259.4 x 191 x 42.2 mm
筐体	ダイキャストアルミ合金
取り付け方法	パネル／VESA／DINレール（オプション⁹）
重量（正味）	1.8 Kg
振動耐性	動作中 5 Grms ランダム振動（5 ～ 500Hz）、 IEC60068-2-64
衝撃耐性	動作中 50 G ピーク（11 ms）、IEC 60068-2-27
その他
RTC	高精度RTC
ハードウェアウワッチドッグ	1～255秒
セキュリティ	ATECC608A
放熱	ファンレス

オプション

以下のオプションはSeeed社アクセサリが別途必要です。
¹ SSD (SKU 112990247) とDual LAN & SSD PCIe Extension Board (SKU 114993112)が必要。
² Dual LAN & SSD PCIe Extension Boardが必要。
³ Dual USB3 PCIe Extension Board (SKU 114993113)が必要。
⁴ Dual DB9 PCIe Extension Board (SKU 114993111)が必要
⁵ Dual DB9 PCIe Extension Board (SKU 114993111)が必要。
⁶ Raspberry Pi CM4 アンテナが必要。
⁷ LoRa Antenna Kit (SKU 110061501) と地域対応したLoRaWAN Gateway Module (SPI) (SKU 114992967, 114992549)が必要。
⁸ 4G Antenna Kit (SKU 110061502)と地域対応したLTE Cat 4 Module (SKU 113991134, 113991135)が必要。
⁹ reTerminal DM用パネルマウントキットまたはRail mount Kit (SKU 114070181) が必要。

使用例

組み込みLinux端末機器
スマートファクトリー
機械学習とAIアプリ
IoT コントローラ

資料

製造元希望小売価格：459.00ドル（税別）
製造元の販売ページ：https://www.seeedstudio.com/...

商品コード: SEEED-114070221
