M5Stack用W5500搭載 LANモジュール13.2 【スイッチサイエンス取寄品】

M5Stack用W5500搭載 LANモジュール13.2 【スイッチサイエンス取寄品】
M5STACK-M136

web販売価格 :	￥2,453(税込) 注文受付単位：1
在庫 :	ショップ欠品中
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	O2LS2G
品名／型番 :	M5Stack用W5500搭載 LANモジュール13.2 【スイッチサイエンス取寄品】 / M5STACK-M136
登録日 :	2024.2.21

概要

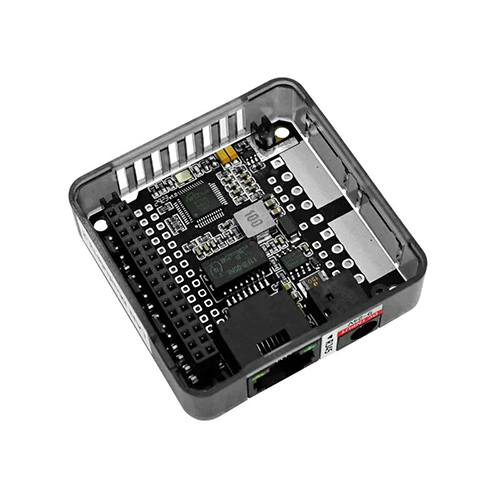

W5500ハードウェアTCP/IP組み込みイーサネットコントローラ（SPI通信インタフェース）を搭載したM5Stack用のイーサネットコントローラモジュールです。TCP、UDP、IPv4など、複数の通信プロトコルによるネットワークパケット処理をサポートします。

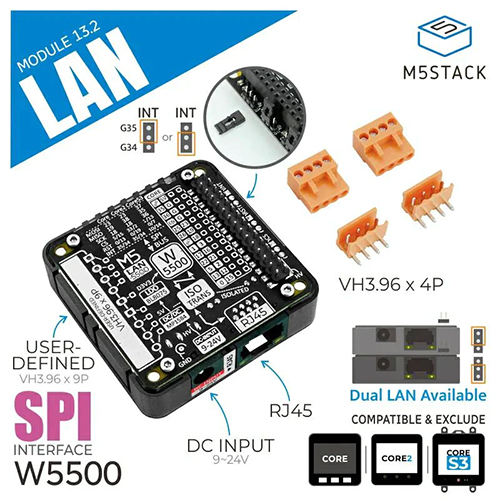

LANモジュール13.2では、DCジャック入力（9-24V）とDC-DC降圧回路が搭載され、電源管理が簡素化されて、デバイス全体に信頼性の高い電源供給が可能となりました。また、チップ選択用のジャンパピンが用意され、2台のモジュールを同時にスタックすることでデュアル・イーサネット接続が実現できます。さらに、拡張デバイスを簡単に追加できるVH3.96ポートも備えるなど柔軟性が向上しています。

イーサネットコントローラとしての用途の他にも、イーサネットからAPへの変換、軽量Webサーバー、RS485からイーサネットへの変換など、様々な用途に使用できます。

詳細

特徴

信号絶縁用の 100 Mbitトランスを内蔵
9 - 24 V DCジャック端子と DC-DCコンバーターを搭載
VH3.96ポートにより、拡張デバイスを追加可能
内蔵された W5500 イーサネットコントローラーは TCP、UDP、IPv4 などのプロトコルをサポート。

仕様

イーサネットコントローラ：W5500
ネットワークインターフェース：RJ45 アダプティブ 10/100M ネットワークポート
外部電源：9 ~ 24 V
動作温度：0 ~ 40℃
通信モード：SPI
製品寸法：54 x 54 x 13.2 mm
製品重量：29.6 g

ピン配置

資料

製造元希望小売価格：12.95ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/products...

商品コード: M5STACK-M136
