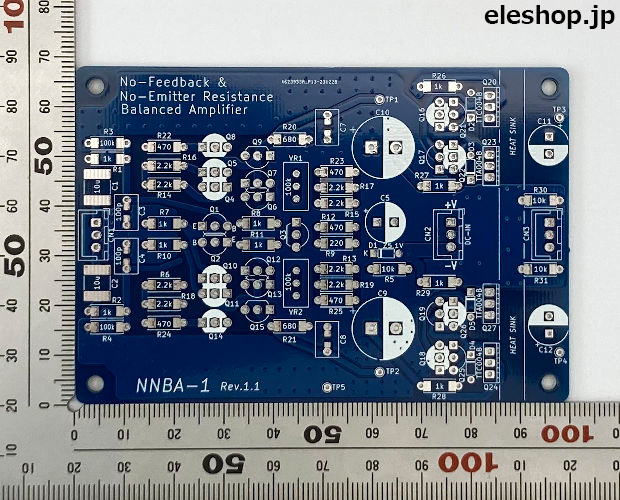

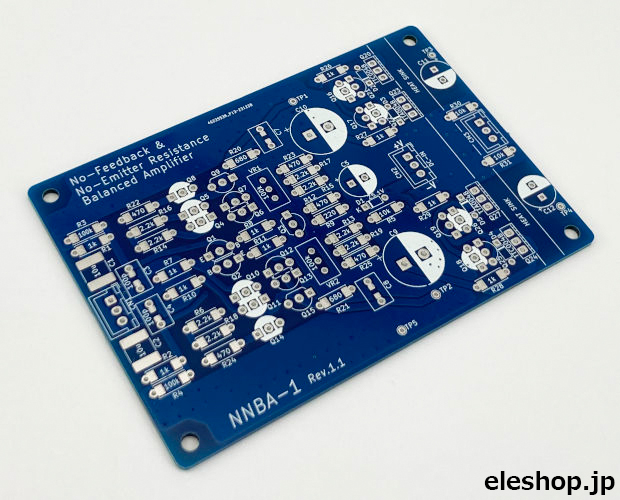

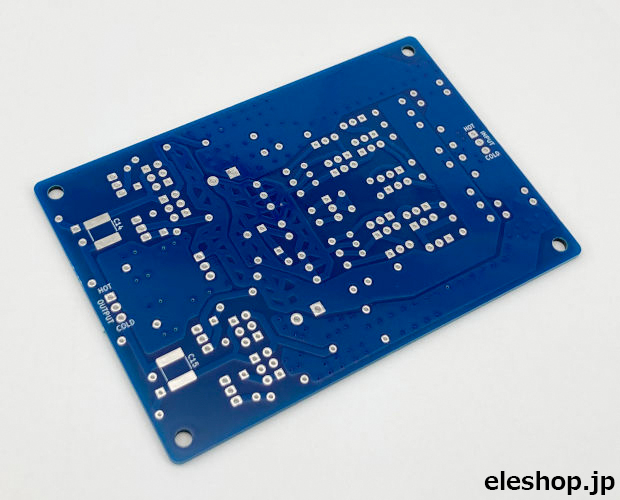

入出力バランスアンプ基板
NNBA-1

web販売価格 : ¥3,280(税込)   注文受付単位:1
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : その他メーカ/ブランド
商品コード : O3M414
品名/型番 : 入出力バランスアンプ基板 / NNBA-1
登録日 : 2024.3.21
この商品の関連ハッシュタグ
#AVキット #たかじん
数量 :

概要

入力・出力ともに差動(バランス入出力)なフルディスクリートアンプ基板。差動ドライバ/レシーバ、ヘッドホンアンプ、プリアンプに利用可能。オーバーオールのNFBなし。トランスリニアバイアスのエミッタ抵抗レスバッファ採用。

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=O3M414

詳細

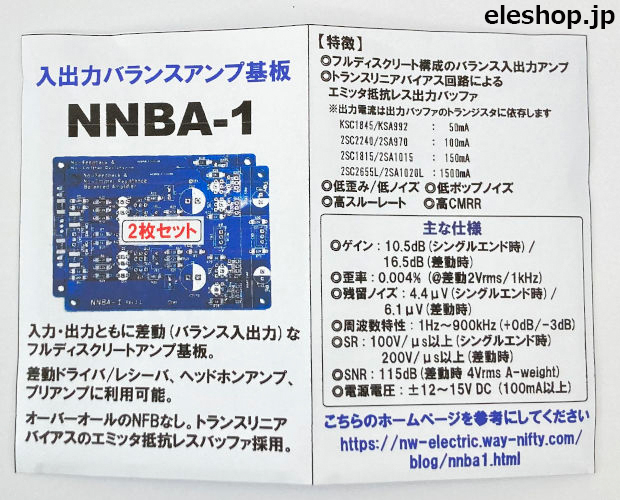

【特徴】
●フルディスクリート構成のバランス入出力アンプ
●トランスリニアバイアス回路によるエミッタ抵抗レス出力バッファ
※出力電流は出力バッファのトランジスタに依存します。
 ・KSC1845/KSC992:50mA
 ・2SC2240/2SA970:100mA
 ・2SC1815/2SA1015:150mA
 ・2SC2655L/2SA1020L:1500mA
●低歪み/低ノイズ
●低ポップノイズ
●高スルーレート
●高CMRR

【主な仕様】
●ゲイン:10.5dB(シングルエンド時)/16.5dB(差動時)
●歪率:0.004%(@差動2Vrms/1kHz)
●残留ノイズ:4.4μV(シングルエンド時)/6.1μV(差動時)
●周波数特性:1Hz〜900kHz(+0dB,-3dB)
●SR:100V/μS以上(シングルエンド時)/200V/μS(差動時)
●SNR:115dB(差動時/4Vrms A-weight)
●電源電圧:±12〜15VDC 100mA以上
