M5Stack用4チャンネル エンコーダモータドライバモジュール(STM32F030)【スイッチサイエンス取寄品】
M5STACK-M138

web販売価格 : ¥2,475(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : O58S1T
品名/型番 : M5Stack用4チャンネル エンコーダモータドライバモジュール(STM32F030)【スイッチサイエンス取寄品】 / M5STACK-M138
登録日 : 2024.5.8
数量 :

概要

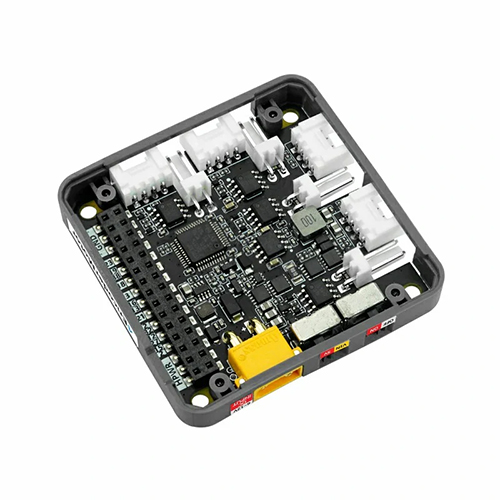

STM32F030とBL5617チップを利用した4 チャネルのエンコーダ読み取り機能付きモータドライバモジュールです。

モータの正転、逆転、停止、ブレーキなどの機能を簡単に実装でき、エンコーダ読み取りにより絶対位置決め、速度調整など、複数の制御が可能です。AB相パルスのエンコーダ信号入力により、モータの運動状態と位置を正確に検出することができます。

安定性と安全性を確保するため、電力測定用のチップINA199が搭載されており、リアルタイムで電圧と電流の状態を監視し、モータが適切な電力範囲内で動作するよう制御できます。

入力電源はDC 5VまたはDC 6〜12 Vを選択できます。

詳細



特徴

  • 4チャンネルの制御が可能
  • AB相パルス信号入力を読み取り可能
  • PWM制御、絶対位置制御、速度調整制御をサポート
  • I2C通信
  • 電源電流と電圧を監視
仕様

  • モータドライブIC:BL5617
  • 最大電流:3.0 A
  • 最大電力:10 W
  • 外部DC電源:6〜12 V
  • I2C通信アドレス:0x24
  • 動作温度:0〜40℃
  • 商品サイズ:54 x 54 x 13.1 mm
  • 製品重量:15.9 g

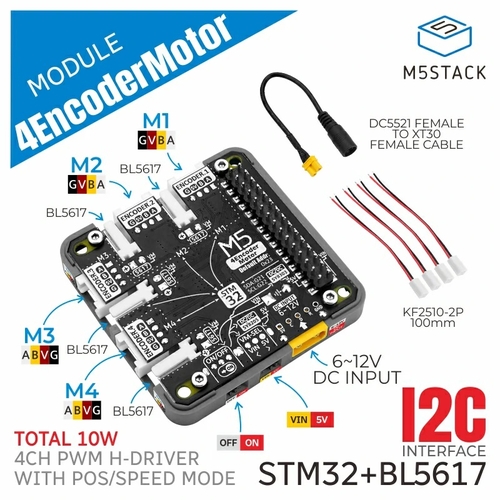

内容物

  • 1 x 4チャンネル エンコーダモータドライバモジュール
  • 1 x 内径 2.1mm標準DCジャック(中継型) - XT30(メス)ケーブル
  • 4 x KF2510 2P 100 mm
資料

寸法図




製造元希望小売価格:14.50ドル
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-M138
