M5Stack用QRコードスキャナーユニット(STM32F030)【スイッチサイエンス取寄品】
M5STACK-U173

web販売価格 : ¥3,124(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : O58S1X
品名/型番 : M5Stack用QRコードスキャナーユニット(STM32F030)【スイッチサイエンス取寄品】 / M5STACK-U173
登録日 : 2024.5.8
数量 :

概要

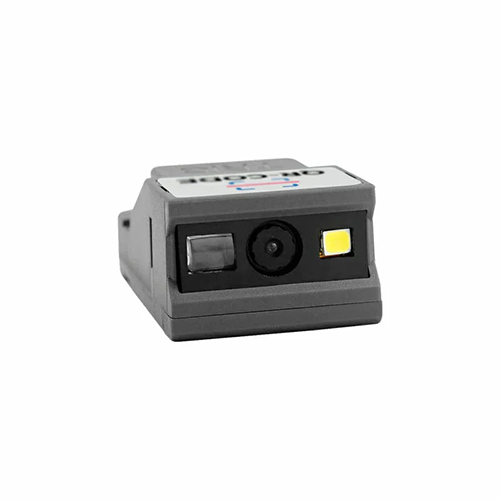

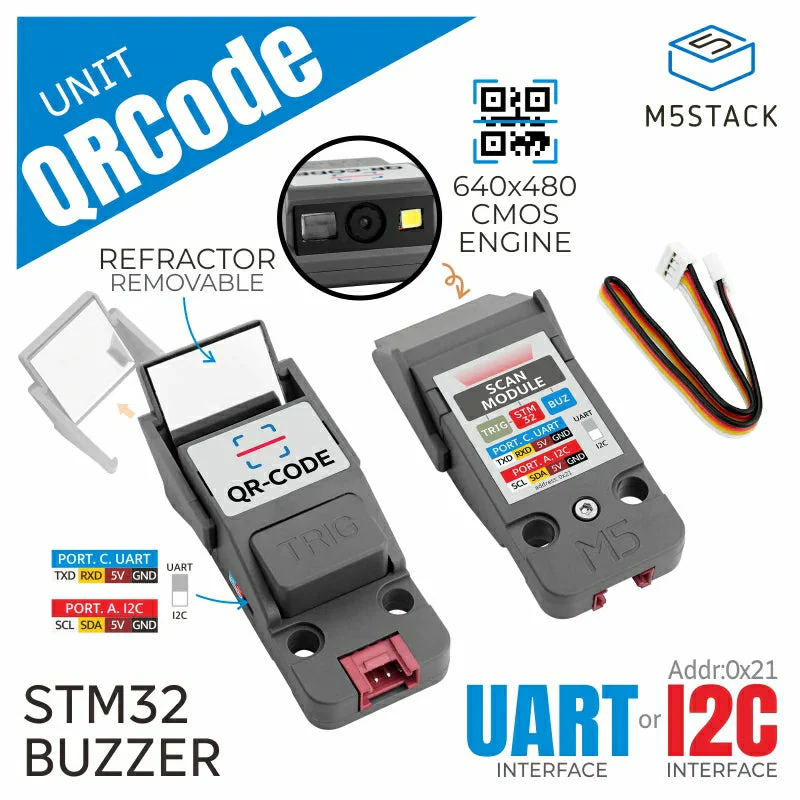

解像度 640 x 480のCMOS QR コードキャプチャエンジンとバス変換用MCU の STM32F030 を内蔵した 1次元/2次元コードスキャナーユニットです。通信インターフェースをトグルスイッチでI2C /UARTに切り替えられます。

2次元コード 3種類、1次元コード 8種類に対応、ファームウェアもアップグレード可能です。スキャントリガーボタン、ブザー、補助LED照明を搭載しており、焦点合わせ/照準の状態をブザーと緑色LEDで知らせます。

トリガーモードを連続/マニュアル動作にプログラミングで設定できます。 バーコードのスキャンが必要な物流業、小売業、製造業などの分野に向いています。

詳細

特徴

  • STM32F030F4P6@32 ビット ARM Cortex-M0 プロセッサ
  • 2次元コード 3種類、1次元コード 8種類に対応
  • ファームウェアアップグレード可

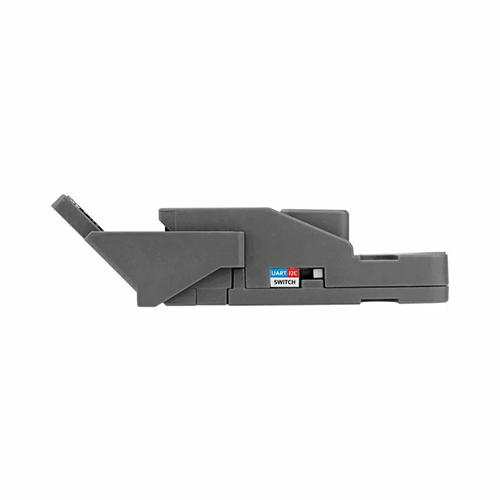

  • I2C /UART 通信インターフェース切替スイッチ内蔵
  • ブザー音声プロンプト-内蔵
  • LED照明内蔵
  • 高解像度画像
  • 焦点合わせ/照準(focusing and aiming)機能
  • スキャン角度変更用反射スキャンヘッド
内容物

  • 1 x QRコードスキャナ ーユニット
  • 1 x HY2.0-4P ケーブル(20 cm)
用途

  • 物流業
  • 小売業
  • 製造業
仕様

MCUSTM32F030F4P6@32 bit ARM Cortex-M0 processor
センサ640x480 CMOS
照明白色LED
焦点合わせ/照準緑色LED
対応QRコードPDF417、QR Code、Data Matrix
対応1次元コードCode39、Code93、Code 128、
EAN-13、EAN-8、UPC-A、 UPC-E、Interleaved 2 of 5
認識読み取り精度≥5 mil
プリントコントラスト≥ 20%
スキャン角度仰角±55 °/偏角 ±55 °(反射スキャンヘッドで調整可)
通信インターフェースI2C シリアル通信(0x21)
ケース素材プラスチック(PC)
製品寸法65.8 x 18.4 x 15.8 mm
パッケージ寸法136 x 92 x 16 mm
製品重量14 g
パッケージ重量19.4 g
回路図



ピンマップ

  • QRCode ユニット
    - Basic(Port A)(RED) SDA/SCL=G21/G22
    - Basic(Port C)(BLUE) RXD/TXD=G16/G17
寸法図



プロトコル


資料

ビデオ

  • Unit-QRCode 機能紹介

製造元希望小売価格 : 18.50ドル(税抜)
製造元の販売ページ : https://shop.m5stack.com/products/...

商品コード: M5STACK-U173
