SparkFun 降圧レギュレータ/MOS FETローサイドスイッチ【スイッチサイエンス取寄品】

SparkFun 降圧レギュレータ/MOS FETローサイドスイッチ【スイッチサイエンス取寄品】
SFE-COM-23979

web販売価格 :	￥3,201(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	O58S23
品名／型番 :	SparkFun 降圧レギュレータ/MOS FETローサイドスイッチ【スイッチサイエンス取寄品】 / SFE-COM-23979
登録日 :	2024.5.8

概要

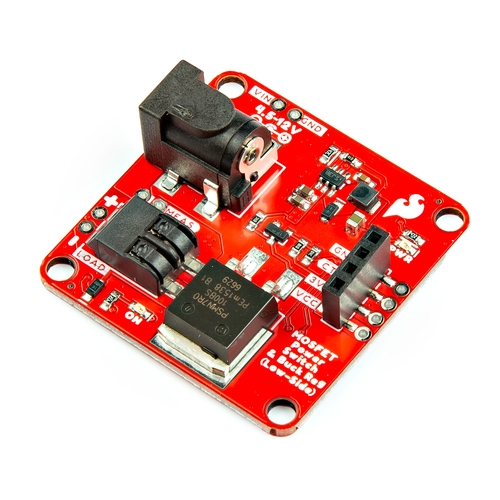

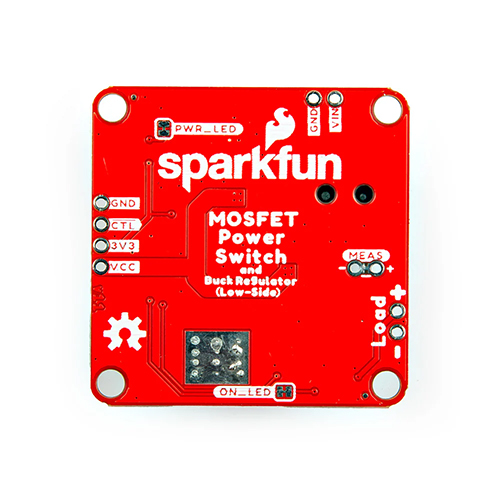

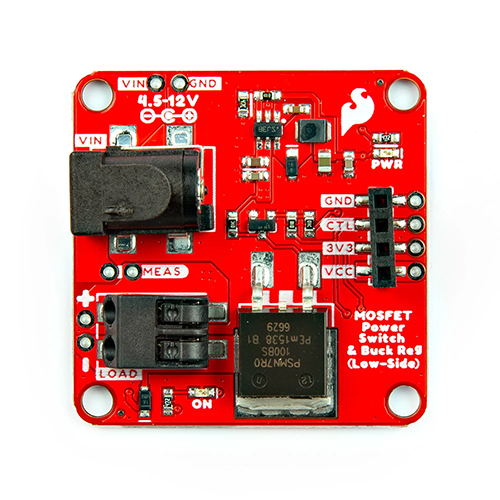

標準DCジャックを電源入力とし、3.3 V 300 mA出力のLMR14203降圧レギュレータとパワーMOS FET（PSMN7R0-100BS）を使ったローサイドスイッチを38 mm角の基板に纏めました。

例えば12 VのDCファンやソレノイドなどを駆動するアプリケーションにおいて、マイコン用、ファン用など複数の電源を用意することなく12 V単一電源で済ませたい場合などに便利です。

詳細

特徴

標準的な2.1 mm（内径）／5.5 mm（外径）・センタープラスのDCプラグが挿さる標準DCジャック
- 入力電圧範囲：4.5 ～ 12 V
パワーMOS FET式のローサイドスイッチ搭載
- FET保護用にフライバックダイオードを実装
- プッシュ式のターミナルブロックから負荷に接続できます
- 動作確認用LEDインジケータ（ジャンパにより無効化可能）
3.3 VのDC/DCコンバータ搭載
- 300 mAまで出力可能
- LEDインジケータ（ジャンパにより無効化可能）
MEASジャンパによりシステムの消費電流を測定可能
4ピンのピンソケット：QI型のコネクタ（オス）やブレッドボード用ジャンパワイヤーで接続できます
- 2.54 mmピッチの貫通スルーホールにコネクタやワイヤーをハンダ付けしてもお使いになれます

使用例

資料

製造元希望小売価格：14.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...

商品コード: SFE-COM-23979
