スイッチサイエンス ADS7142搭載12ビットデュアルチャンネルADCモジュール【スイッチサイエンス取寄品】

スイッチサイエンス ADS7142搭載12ビットデュアルチャンネルADCモジュール【スイッチサイエンス取寄品】
SSCI-095464

web販売価格 :	￥1,430(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	O58S2K
品名／型番 :	スイッチサイエンス ADS7142搭載12ビットデュアルチャンネルADCモジュール【スイッチサイエンス取寄品】 / SSCI-095464
登録日 :	2024.5.8

概要

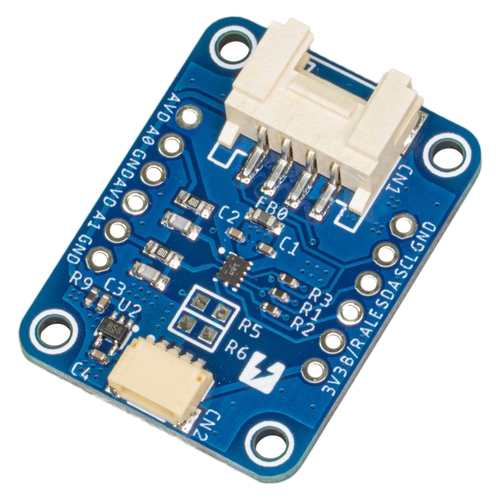

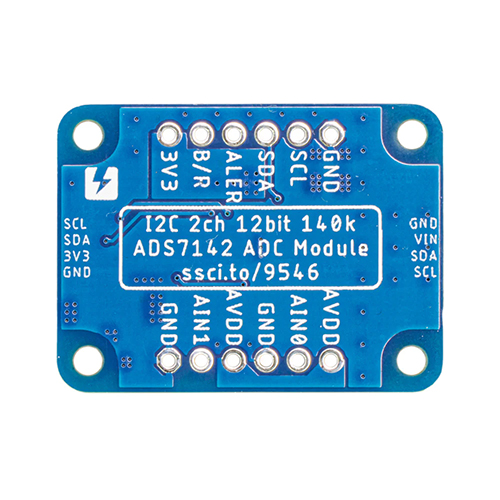

TI（テキサス・インスツルメンツ）社のADS7142を搭載したI²C接続のADC（A/Dコンバータ）モジュールです。12ビット、2チャンネル、サンプリングレートは最大で140 kSPSです。Grove/Qwiic/STEMMA QT互換コネクタを搭載しています。

ADS7142にはデータバッファとアキュムレータが備わっています。データバッファは、自律モードでADCの最大16回の変換結果を記憶し、アキュムレータは高精度モードでADCの最大16回の変換結果を蓄積できます。またデジタル・ウィンドウ付きコンパレータを使用してチャンネル毎に割込みイベントを発生させることができます。閾値・ヒステリシス・イベントカウントはプログラム可能です。

詳細

特長

ADS7142搭載
Grove/Qwiic/STEMMA QT互換コネクタを搭載
電源電圧：3.3 Vまたは5 V（Groveコネクタからのみ信号レベルは3.3 Vです）

ADS7142仕様

分解能：12 Bits
サンプルレート：140 kSPS
入力チャンネル数：2
入力タイプ：シングルエンドもしくは差動
動作温度：-40℃〜125℃
動作電圧：1.65 V～3.6 V

I²Cアドレス

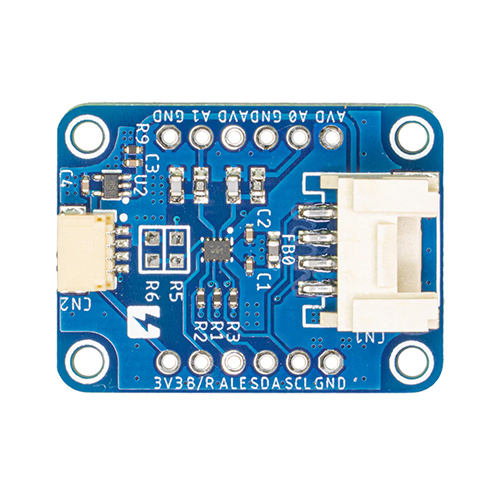

デフォルトのI²Cアドレスは0x18です。R5またR6抵抗を実装すると次のようにI²Cアドレスを変更できます。

R5   R6   I2CAddr0    DNP  0011111b (1Fh)11k  DNP  0011110b (1Eh)33k  DNP  0011101b (1Dh)100k DNP  0011100b (1Ch)DNP  DNP  0011000b (18h)※デフォルトDNP  11k  0011001b (19h)DNP  33k  0011010b (1Ah)DNP  100k 0011011b (1Bh)

ADC入力回路

AIN0/AIN1ともに次の回路になっています。

資料

商品コード: SSCI-095464
