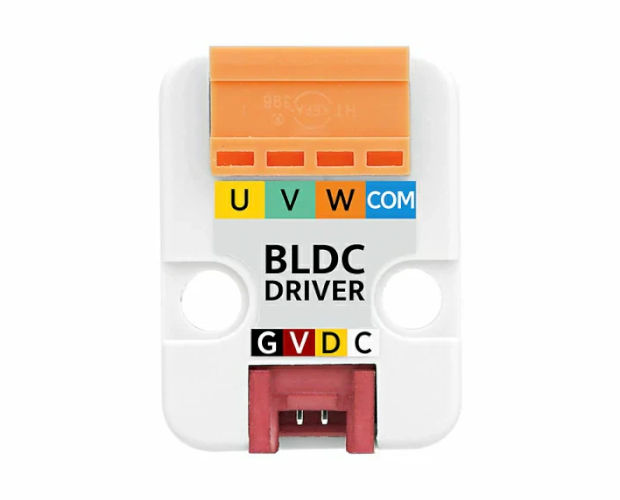

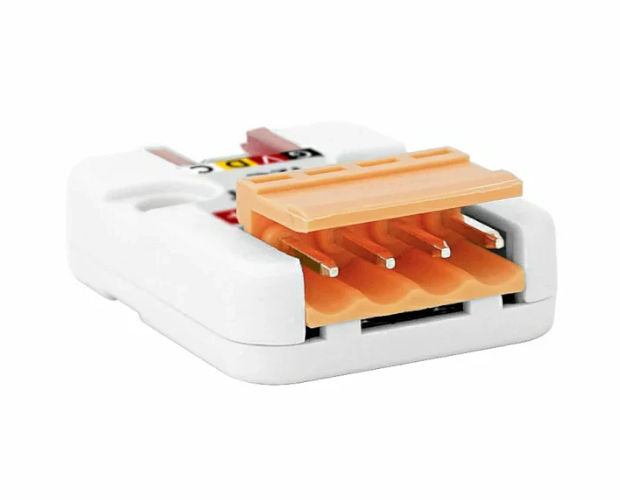

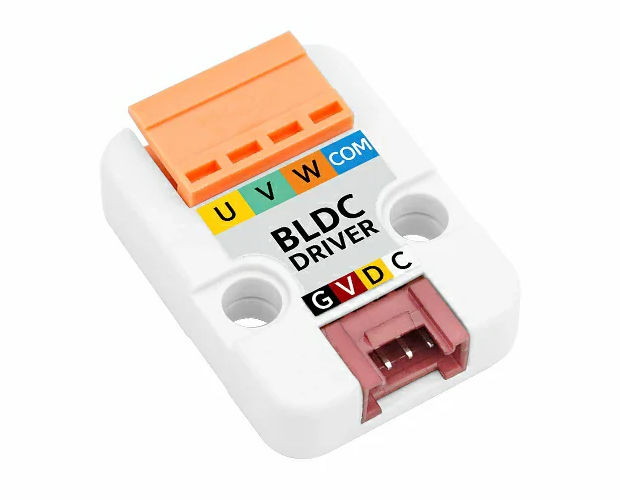

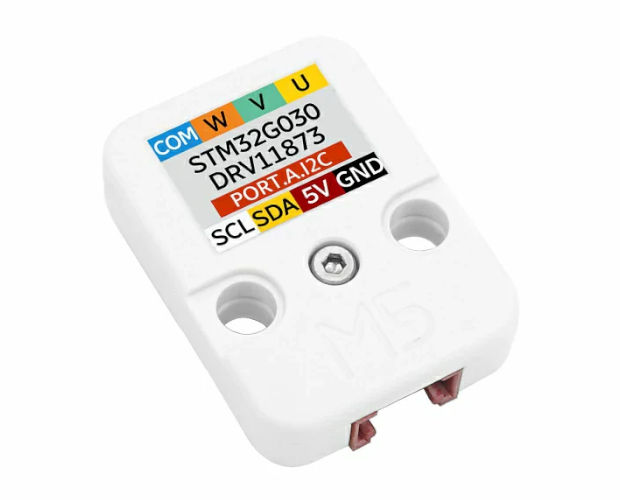

M5Stack用BLDCモータードライバユニット
M5STACK-U181

web販売価格 : ¥1,023(税込)   注文受付単位:1
在庫 : 6 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : M5STACK(エムファイブスタック)
商品コード : O67317
品名/型番 : M5Stack用BLDCモータードライバユニット / M5STACK-U181
登録日 : 2024.6.7
数量 :

概要

小型ブラシレスDCモーター用のモータードライバユニットです。STM32マイコンとDRV11873ドライバICを搭載したこのモジュールは、M5ホストとのシームレスなI2C通信を可能にし、正確なPWM制御、正転、逆転機能を容易に実現します。

詳細

特徴

  • 制御用MCUとしてSTM32マイコンを搭載し、M5ホストからI2Cで小型ブラシレスDCモーターを制御できます
    • ファームウェア書換可能
  • ドライバICとしてDRV11873を採用
    • 過電流保護機能、ロック検出機能、低電圧誤動作防止機能(UVLO)、過熱保護機能を搭載
    • 本製品ではGroveコネクタから給電の為、入力電圧は5 Vまで、ドライブ能力も約500 mAまでとなっています
  • 三相ブラシレスDCモーター専用
  • PWM速度設定/制御、方向切り替え、回転阻止保護機能
仕様

  • ドライバIC:DRV11873PWPR
    • 対応モーター:三相ブラシレスDCモーター
    • ドライブ能力:DC5 V / 508 mA(最大)
  • 制御用MCU:STM32
  • I2Cインターフェース
    • アドレス:0X65
    • コマンド:17種類
  • 電源電圧:5 V(Groveコネクタから給電)
  • 消費電流:スタンバイ時10.6 mA、駆動時13.2 mA(DC5 V時)
  • 外形寸法:32 x 24 x 11.3 mm
  • 重量:4.3 g
コマンド一覧(クリックでPDFを開きます)

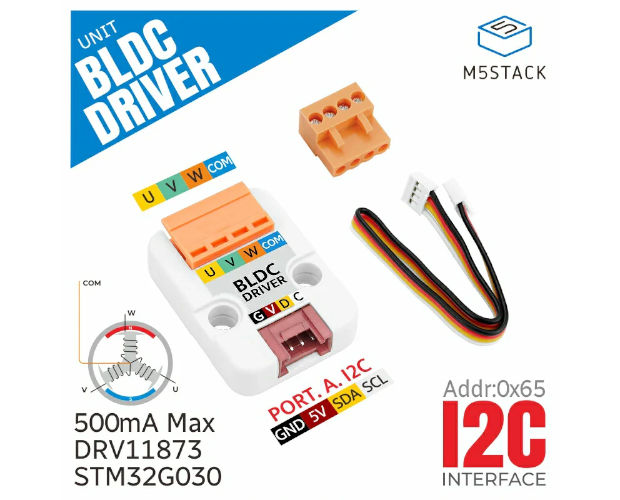

内容物

  • 1 x M5Stack用BLDCモータードライバユニット 本体
  • 1 x HY2.0-4Pケーブル
  • 1 x VH3.96-4Pコネクタ
資料


製造元希望小売価格:5.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-U181
※表示価格は税込価格です。
