FT232RNL搭載USB Type-C - シリアルアダプタ 【スイッチサイエンス取寄品】
WAVESHARE-27466

web販売価格 : ¥1,045(税込)   注文受付単位:1
在庫 : 在庫僅少(通常5営業日以内出荷)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : O8MS49
品名/型番 : FT232RNL搭載USB Type-C - シリアルアダプタ 【スイッチサイエンス取寄品】 / WAVESHARE-27466
登録日 : 2024.8.22
数量 :

概要

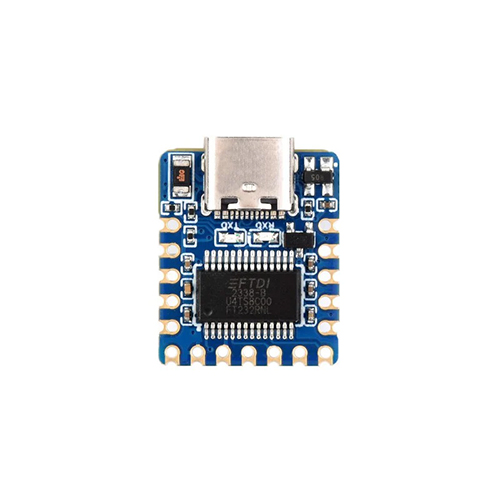

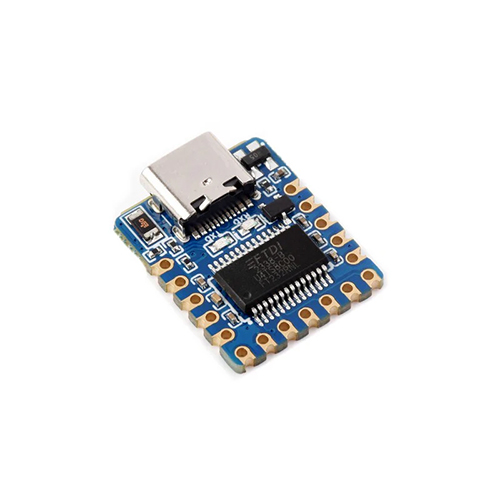

USB - シリアル変換ICの定番 FTDI社 FT232を搭載したUSB - シリアルアダプタです。端面スルーホール加工された基板により両面ユニバーサル基板に直接実装することも出来ます。

なお、本商品に7ピンヘッダを実装したFT232RNL搭載USB Type-C - シリアルアダプタ(7Pヘッダ実装版)もございます。

詳細

特徴

  • FT232シリーズの最新版 FT232RNLを搭載
    • ボーレートは300 bps〜3 Mbpsに対応
    • 定番ICなので、Windows 7 / 8 / 8.1 / 10 / 11、MacOS、Linux、Androidなど多くのOSでサポートされています
  • I/O電圧は3.3 Vですが、裏面ジャンパで5 Vにも変更可能
  • USBコネクタはType-Cコネクタを採用
  • シリアル制御線、CB端子を含め主な信号を引き出し可能
  • 送信(TxD)・受信(RxD)インジケータLEDにより通信状態の確認が容易
  • 端面スルーホール加工された基板により両面ユニバーサル基板に直接実装できます(I/O電圧を5 Vに切り替えた場合は工夫願います)
  • USB側はリセッタブルヒューズと ESD ダイオードにより保護されています。
  • コンパクトサイズ
仕様

  • USBコネクタ:Type-Cコネクタ
  • USB−シリアル変換IC:FT232RNL
  • VCC及びI/O電圧:3.3 V(デフォルト)または5 V(ジャンパカット及びハンダ結線が必要)
  • 商品寸法:21.5 x 18 mm(突起部除く)

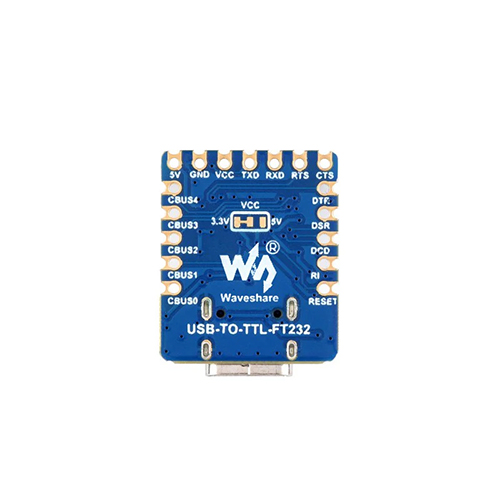

ピン配置


ピン摘要入出力備考
5V5 V出力。外部にUSBの5 Vを供給可能-
GNDグラウンド(信号接地)-
VCCVCC 裏面にあるジャンパで
設定した電圧を外部に出力可能
-
TXDTxD(送信データ)出力例えばマイコンのRxDに接続
RXDRxD(受信データ)入力例えばマイコンのTxDに接続
RTSRTS#(送信リクエスト)出力例えばマイコンのCTS#に接続
CTSCTS#(送信可)入力例えばマイコンのRTS#に接続
DTRDTR#(データ端末レディ)出力
DSRDSR#(データセットレディ)入力
DCDDCD#(キャリア検出)入力
RIRI#(被呼表示)入力
RESETRESET#(FT232RNLリセット信号)入力
CBUS4CBUS4(ユーザ設定可能な多機能I/Oピン)出力/入力デフォルトはSLEEP#
CBUS3CBUS3(ユーザ設定可能な多機能I/Oピン)出力/入力デフォルトはPWREN#
CBUS2CBUS2(ユーザ設定可能な多機能I/Oピン)出力/入力デフォルトはTXDEN
CBUS1CBUS1(ユーザ設定可能な多機能I/Oピン)出力/入力デフォルトはRXD LED
CBUS0CBUS0(ユーザ設定可能な多機能I/Oピン)出力/入力デフォルトはTXD LED
詳細寸法


資料


製造元希望小売価格:5.49ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...

商品コード: WAVESHARE-27466


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
