Richtek Technology ハーフブリッジ用ゲートドライバ
RT9624AZS
| web販売価格 : | ￥90(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 100 （現在庫数） |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | O9R318 |
| 品名／型番 : | Richtek Technology ハーフブリッジ用ゲートドライバ / RT9624AZS |
| 登録日 : | 2024.9.27 |
概要
主に降圧型DC/DCコンバータ向けのハーフブリッジ用ゲート制御IC。
出力段MOSFETの排他制御のほか、パワーオンリセット、チップイネーブル、入力Hi-Z検知、出力位相のフィードバック制御、貫通保護など、ハーフブリッジ回路の安全設計に必要な制御機能を提供します。
出力段MOSFETの排他制御のほか、パワーオンリセット、チップイネーブル、入力Hi-Z検知、出力位相のフィードバック制御、貫通保護など、ハーフブリッジ回路の安全設計に必要な制御機能を提供します。
詳細
●メーカー：Richtek Technology
●回路構成：ハーフブリッジ回路(1回路用)
●電源電圧：4.5〜13.2V(最大定格15V)
●入力閾値電圧：L→H 2.8V(typ.)、H→L 1.1V(typ.)
●チップイネーブル閾値電圧：L→H 1.3V(typ.)、H→L 1V(typ.)
●許容損失：0.833W
●動作温度範囲：−40〜＋85℃

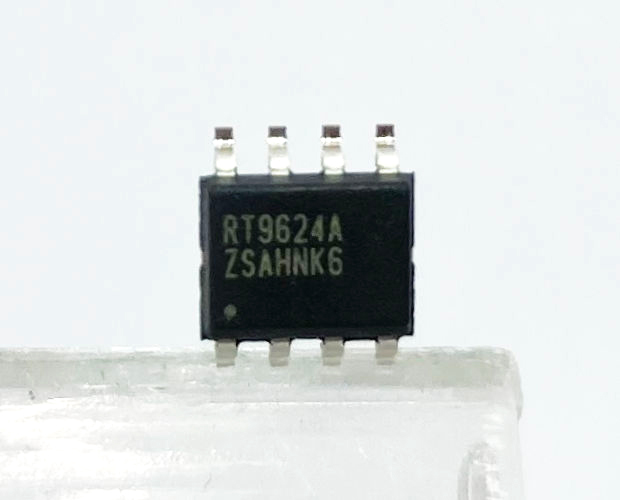

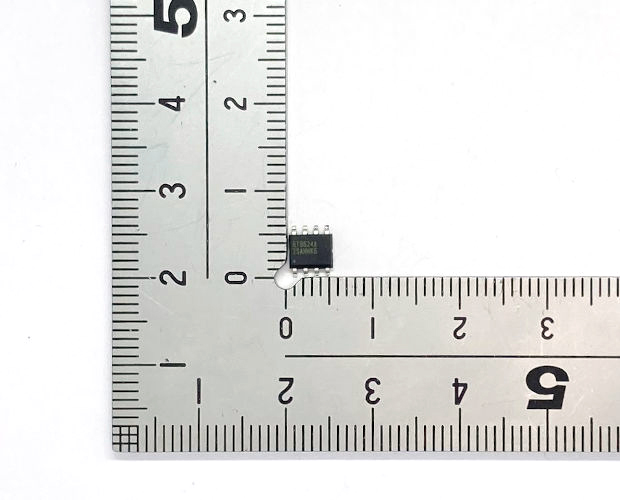

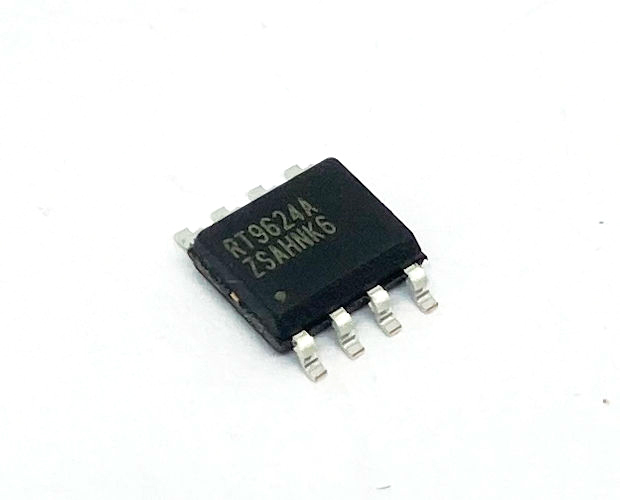

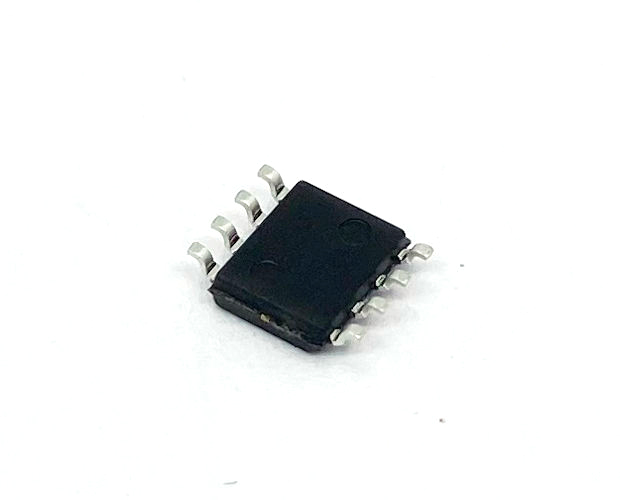

●パッケージ：SOP-8P(1.27mmピッチ)
●回路構成：ハーフブリッジ回路(1回路用)
●電源電圧：4.5〜13.2V(最大定格15V)
●入力閾値電圧：L→H 2.8V(typ.)、H→L 1.1V(typ.)
●チップイネーブル閾値電圧：L→H 1.3V(typ.)、H→L 1V(typ.)
●許容損失：0.833W
●動作温度範囲：−40〜＋85℃
●パッケージ：SOP-8P(1.27mmピッチ)
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
SOP-8P
