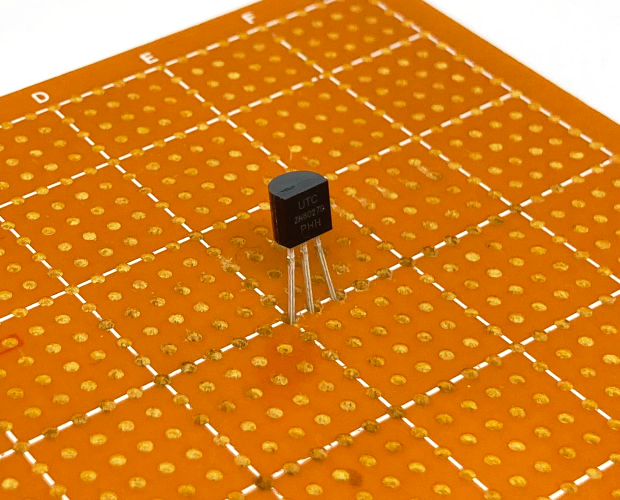

プログラマブル ユニジャンクション トランジスタ (PUT)
2N6027G-T92-K
| web販売価格 : | ￥44(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 187 （現在庫数） |
| 送料区分 : | クロネコゆうパケット可能 |
| メーカー : | UNISONIC TECHNOLOGIES(UTC) |
| 商品コード : | O9R31B |
| 品名／型番 : | プログラマブル ユニジャンクション トランジスタ (PUT) / 2N6027G-T92-K |
| 登録日 : | 2024.9.27 |
概要
UTC製のプログラマブルユニジャンクショントランジスタ(PUT)。
各種サイリスタのトリガ用や発振回路に使用されます。
PUTはユニジャンクショントランジスタ(UJT)に類似する電圧-電流特性を持ちますが、ゲートに印加する電圧(一般的には抵抗2つの組合せで調整)によって、特性を一定の範囲で可変できます。
各種サイリスタのトリガ用や発振回路に使用されます。
PUTはユニジャンクショントランジスタ(UJT)に類似する電圧-電流特性を持ちますが、ゲートに印加する電圧(一般的には抵抗2つの組合せで調整)によって、特性を一定の範囲で可変できます。
詳細
●ゲート-カソード順電圧：40V
●ゲート-カソード逆電圧：-5V
●直流アノード順電流：150mA
●繰返しピーク順電流：1A(パルス幅100μS)
●許容損失：300mW(25℃)
●ピーク点電流：1.25μA(typ./RG＝1MΩ)、4μA(typ./RG＝10kΩ)
●谷点電流：18μA(typ./RG＝1MΩ)、150μA(typ./RG＝10kΩ)

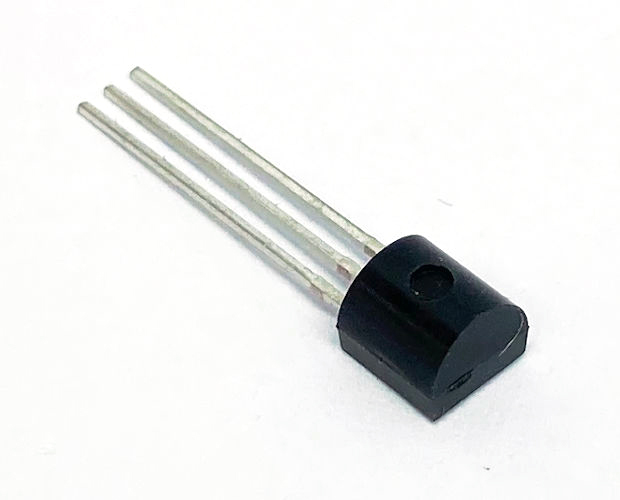

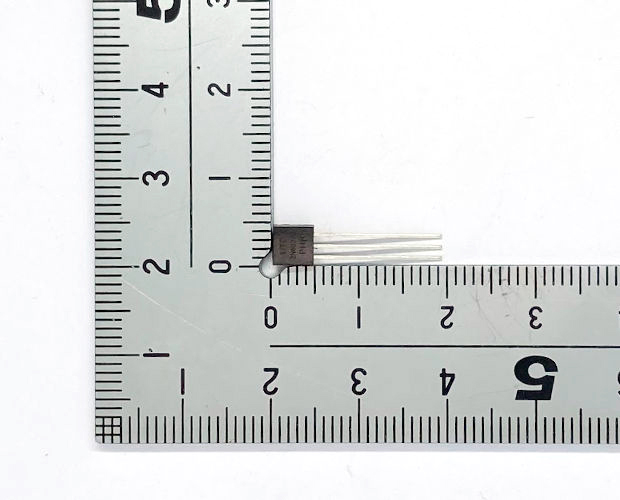

●パッケージ：TO-92
●足配置：(1)A/(2)G/(3)K
●ゲート-カソード逆電圧：-5V
●直流アノード順電流：150mA
●繰返しピーク順電流：1A(パルス幅100μS)
●許容損失：300mW(25℃)
●ピーク点電流：1.25μA(typ./RG＝1MΩ)、4μA(typ./RG＝10kΩ)
●谷点電流：18μA(typ./RG＝1MΩ)、150μA(typ./RG＝10kΩ)
●パッケージ：TO-92
●足配置：(1)A/(2)G/(3)K
