M5Stack用スクロールユニット
M5STACK-U186

web販売価格 : ¥660(税込)   注文受付単位:1
在庫 : 12 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : M5STACK(エムファイブスタック)
商品コード : OB8318
品名/型番 : M5Stack用スクロールユニット / M5STACK-U186
登録日 : 2024.11.8
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

M5Stack Core2 v1.1
¥8,778(税込)
在庫 : 77
M5StickC Plus2 ▲航空便不可▲
¥4,466(税込)
在庫 : 10
M5Stack Dial ESP32S3 スマートロータリーノブ
¥5,907(税込)
在庫 : 12

概要

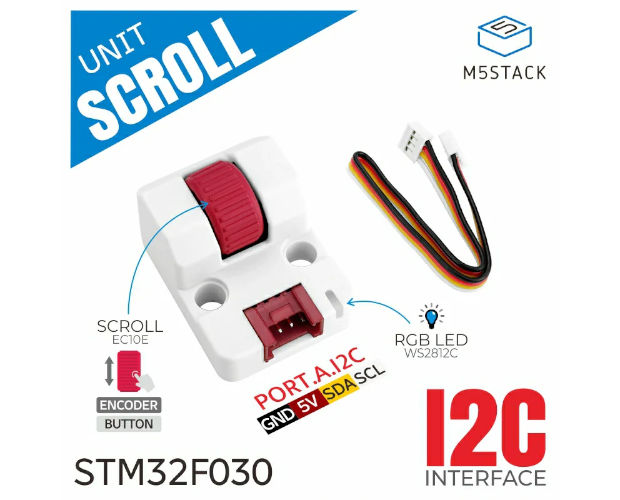

マウスのスクロールホイール風ロータリーエンコーダ拡張ユニットです。ホイールクリック用のスイッチ、マイコン内蔵型RGB LEDも内蔵しています。内蔵の32 bitマイコン(STM32F030)で制御されるので、M5Stack等のホストとはGroveケーブル(I2C)だけで接続できます。スケール値制御や音量調整などの用途に適しています。

詳細

特徴

  • STM32マイコンにエンコーダパルス信号取得ファームウェアを実装
    • ユーザーはI2C読み取り操作を通じてエンコーダ値を直接取得でき複雑なプロセスが簡素化されます
  • 中空軸ロータリーエンコーダとホイールクリック検知用スイッチ搭載
  • マイコン内蔵型RGB LED搭載
  • I2Cインターフェース
仕様

  • 搭載マイコン:STM32F030F4P6
  • 搭載ロータリーエンコーダ:EC10E・・・12パルス/回転、AB2相直交出力タイプ
  • ホイール検知用スイッチ:1
  • マイコン内蔵型RGB LED:WS2812C
    • STM32により制御されるので、I2Cで24 bitカラーから色を指定できます
  • ホストとの通信方式:I2C
    • I2Cアドレス:0x40
    • コネクタ:Grove コネクタ
  • 外形寸法:32 x 24 x 18.9 mm
  • 重量:7.3 g

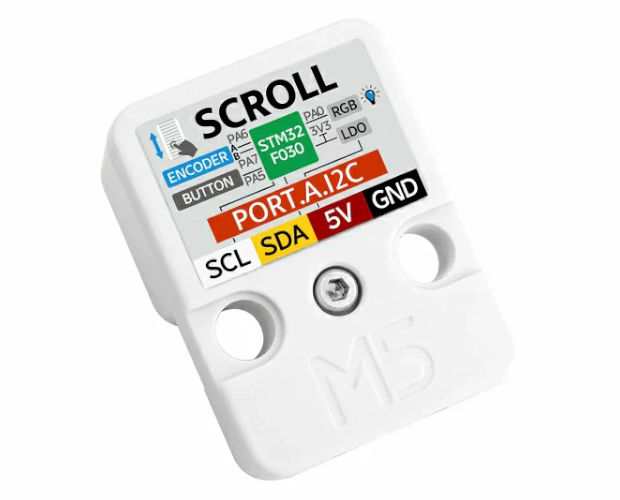

M5Stack接続時のI2Cピン(クリックで別画面表示)




レジスタ構成(クリックで別画面表示)




外形図(クリックで別画面表示)




内容物

  • 1 x M5Stack用スクロールユニット
  • 1 x Groveケーブル(20 cm)
資料


製造元希望小売価格:3.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...
