M5Stack用スクロールユニット 【スイッチサイエンス取寄品】
M5STACK-U186

web販売価格 : ¥726(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : OBTS3M
品名/型番 : M5Stack用スクロールユニット 【スイッチサイエンス取寄品】 / M5STACK-U186
登録日 : 2024.11.18
数量 :

概要

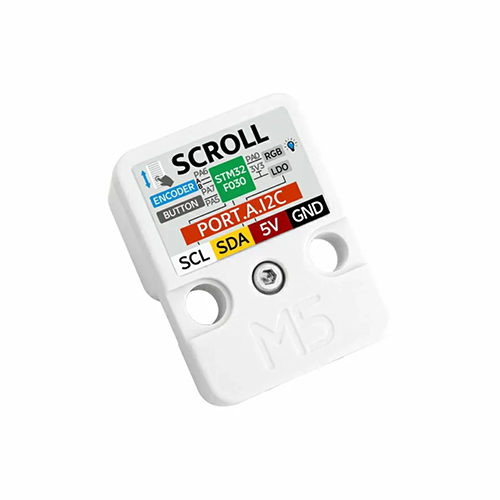

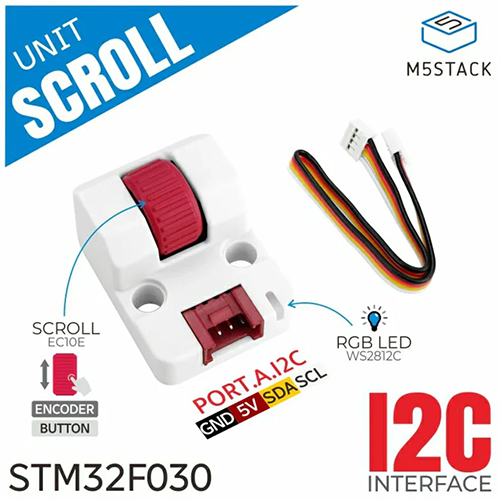

マウスのスクロールホイール風ロータリーエンコーダ拡張ユニットです。ホイールクリック用のスイッチ、マイコン内蔵型RGB LEDも内蔵しています。内蔵の32 bitマイコン(STM32F030)で制御されるので、M5Stack等のホストとはGroveケーブル(I2C)だけで接続できます。スケール値制御や音量調整などの用途に適しています。

詳細

特徴

  • STM32マイコンにエンコーダパルス信号取得ファームウェアを実装
    • ユーザーはI2C読み取り操作を通じてエンコーダ値を直接取得でき複雑なプロセスが簡素化されます
  • 中空軸ロータリーエンコーダとホイールクリック検知用スイッチ搭載
  • マイコン内蔵型RGB LED搭載
  • I2Cインターフェース
仕様

  • 搭載マイコン:STM32F030F4P6
  • 搭載ロータリーエンコーダ:EC10E・・・12パルス/回転、AB2相直交出力タイプ
  • ホイール検知用スイッチ:1
  • マイコン内蔵型RGB LED:WS2812C
    • STM32により制御されるので、I2Cで24 bitカラーから色を指定できます
  • ホストとの通信方式:I2C
    • I2Cアドレス:0x40
    • コネクタ:Grove コネクタ
  • 外形寸法:32 x 24 x 18.9 mm
  • 重量:7.3 g
M5Stack接続時のI2Cピン(クリックで別画面表示)




レジスタ構成(クリックで別画面表示)




外形図(クリックで別画面表示)

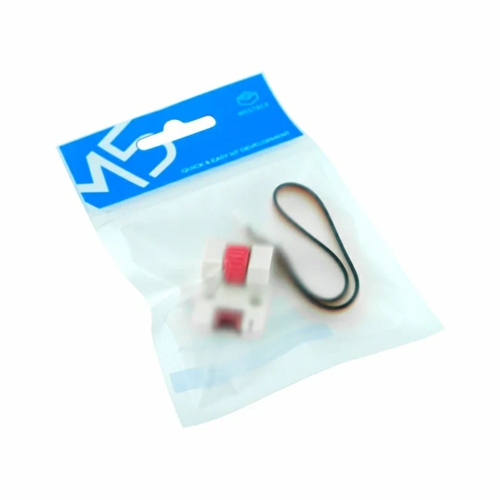

内容物

  • 1 x M5Stack用スクロールユニット
  • 1 x Groveケーブル(20 cm)
資料


製造元希望小売価格:3.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-U186


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。

※表示価格は税込価格です。
