M5Stack用DMXユニット 絶縁型RS485トランシーバー搭載 (CA-IS3092W) 【スイッチサイエンス取寄品】
M5STACK-U183

web販売価格 : ¥1,287(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : OBTS3U
品名/型番 : M5Stack用DMXユニット 絶縁型RS485トランシーバー搭載 (CA-IS3092W) 【スイッチサイエンス取寄品】 / M5STACK-U183
登録日 : 2024.11.18
数量 :

概要

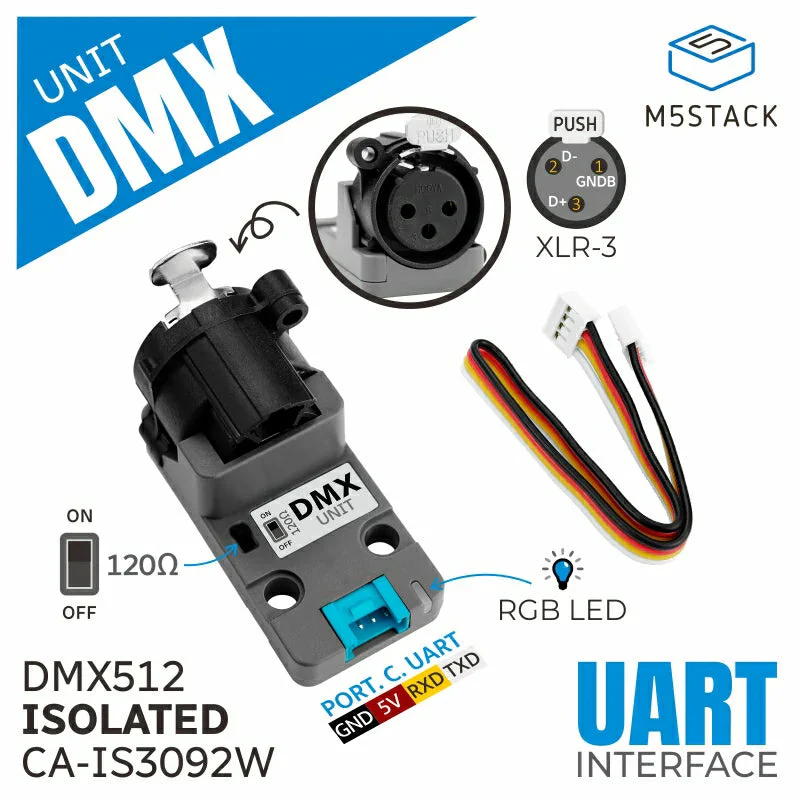

DMX512データを送信可能な通信ユニットです。絶縁型半二重RS-485トランシーバー CA-IS3092W を搭載し、最大で5 kVrmsの電気的絶縁保護機能を備えています。120Ωの終端抵抗スイッチにより、信号送信線の特性インピーダンスに合わせて信号反射や歪みを防止します。M5ホストとはGroveインターフェースを通じてシリアル通信を行います。

XLR-3 メスインターフェースを備えているので、DMX機器と簡単に接続でき、舞台照明、屋外照明、イルミネーションなどでの使用に適しています。

詳細

XLR-3

特徴

  • 絶縁型RS-485 トランシーバー CA-IS3092W
  • シリアル通信用Grove インターフェース
  • XLR-3 メスインターフェース装備
  • 120Ω 終端抵抗
内容物

  • 1 x DMXユニット
  • 1 x HY2.0-4P Grove ケーブル(20 cm)
仕様

通信プロトコルDMX512
絶縁トランシーバーCA-IS3092W
絶縁電圧5 kVrms
データ転送レート最大 500 kbps
(DMX 固定レート: 250 kbps)
通信プロトコルRS-485(半二重)
Groveインターフェースシリアル通信
終端抵抗120Ω
RS-485 バス両終端で設定可能
DMXインターフェースXLR-3 メス
動作温度0〜40°C
寸法48 x 40 x 25 mm
重量14.6 g


資料


製造元希望小売価格:6.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-U183


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
