POLOLU CT433-HSWF70MR TMR 電流センサモジュール (-70〜70A、3.3V)
POLOLU-5335
| web販売価格 : | ￥2,336(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 4 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | OCK314 |
| 品名／型番 : | POLOLU CT433-HSWF70MR TMR 電流センサモジュール (-70〜70A、3.3V) / POLOLU-5335 |
| 登録日 : | 2024.12.20 |
概要
絶縁型電流センサCT433-HSWF70MRが搭載されたやや大型のモジュールです。急峻に変化する過渡電圧（高dV/dt）用で、低ノイズ、帯域1 MHzで、電流経路抵抗は1 mΩです。
詳細
特徴
CT43x TMR電流センサモジュール
センサ使用方法
ゼロ点と感度は電源電圧に非依存。
接続方法
回路図
注意
製造元希望小売価格：12.95ドル
製造元の販売ページ：https://www.pololu.com/...![]
商品コード: POLOLU-5335
- Alegro社の特許XtremeSense TMR技術を採用した電流センサCT433-HSWF70MRを搭載し、高精度、高帯域幅で、絶縁型電力測定を可能にします。
- センサは電流経路上のどこにでも挿入可能で、電気的絶縁が必要な用途に適しています。
- センサ IC の電流経路抵抗は 1 mΩ で、PCBは6層構造の2オンス銅で作られているので、モジュール内での電力損失はごくわずかです。
- TMRセンサはコモンモードフィールドを除去するので、地磁気などの一様な外部磁界に対するセンサの向きは測定に大きな影響を与えません。
- 高速dV/dt用により、スイッチング用途に使用可能。
- ACまたはDC電流に比例した高帯域幅1 MHz アナログ出力電圧。
- 応答時間：300 ns（標準値）
- ノイズの多い電源でも出力が影響を受けにくい。
- 電流が最大リニアセンシング範囲から110%超過した場合に過電流フォールトを出力可能（オプション）。
- 動作温度：-40 〜 125°C。
- 2.54 mmピッチ電源/グラウンド/出力ピン。
- 電流センサ：Allegro CT433-HSWF70MR
- 測定電流範囲：-70 〜 70 A（双方向）
- 測定電流感度：14.3 mV/A
- ゼロ点：1.65 V
- 動作電圧：3.3 V （3.0 〜 3.6 V）
- 消費電流：6 mA
- 6層PCB
- 寸法：30.4 x 35.5 mm
- 重量：4.3 g
 |  |

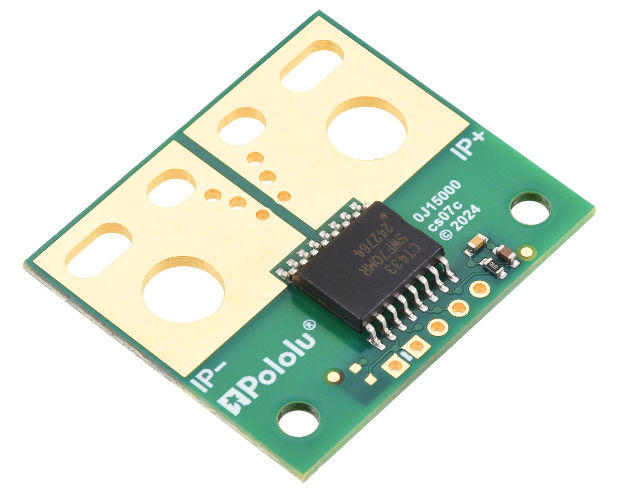

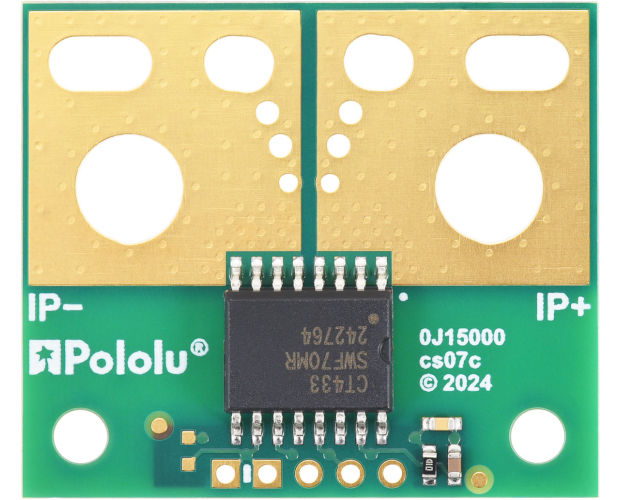

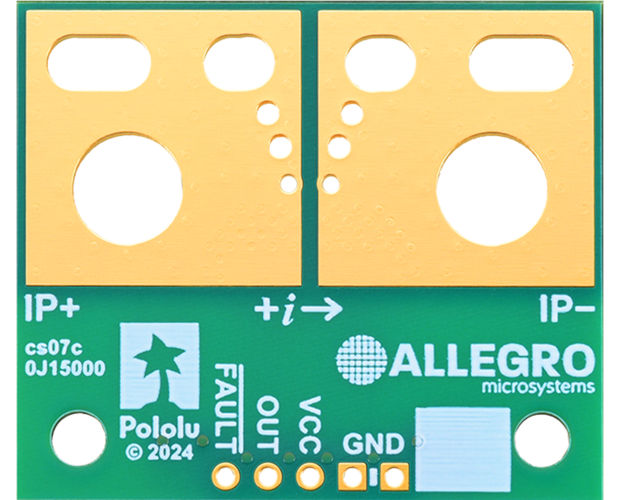

| CT433-HSWF70MR TMR表面 | 6層PCB（cs07c）裏面 |
| Pololu型番 | 電源電圧 | 電流範囲 | 感度 | ゼロ点 | PCB層数/銅箔厚 | |
| CT433-HSWF20MR | 3.0〜3.6 V 公称 3.3 V | 双方向 | ±20 A | 50 mV/A | 1.65 V | 2層/70 μm |
| CT433-HSWF30MR | ±30 A | 33.3 mV/A | ||||
| CT433-HSWF50MR | ±50 A | 20 mV/A | 4層/70 μm | |||
| CT433-HSWF70MR | ±70 A | 14.3 mV/A | ||||
| CT433-HSWF50DR | 単方向 | 0〜50 A | 40 mV/A | 0.65 V | ||
| CT433-HSWF65DR | 0〜65 A | 30.8 mv/A | ||||
| CT433-HSWF70MR | 双方向 | ±70 A | 14.3 mv/A | 1.65 V | 6層/70 μm | |
| CT432-HSWF20MR | 4.75〜5.5 V 公称 5 V | 双方向 | ±20 A | 100 mV/A | 2.5 V | 2層/70 μm |
| CT432-HSWF30MR | ±20 A | 66.7 mV/A | ||||
| CT432-HSWF50MR | ±20 A | 40 mV/A | 4層/70 μm | |||
| CT432-HSWF65MR | ±20 A | 30.8 mV/A | ||||
| CT432-HSWF50DR | 単方向 | 0〜50 A | 80 mV/A | 0.5 V | ||
| CT432-HSWF70DR | 0〜70 A | 57.1 mV/A | ||||

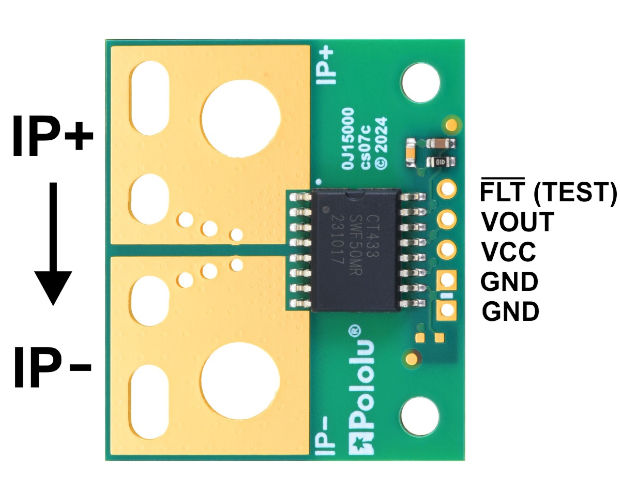

- 測定電流（IP+ - IP-）
- 電源電圧（VCC - GND）
- センサ出力（VOUT）
ゼロ点と感度は電源電圧に非依存。
- 過電流フォールト（FLT)：通常VCC、最大センシング範囲110%超過でLOW。フォールト時のみ出力。
※ FLT（TEST）を出力すると高速dV/dtに対する耐性が劣化します。使用しない場合にはピンを接地してください。

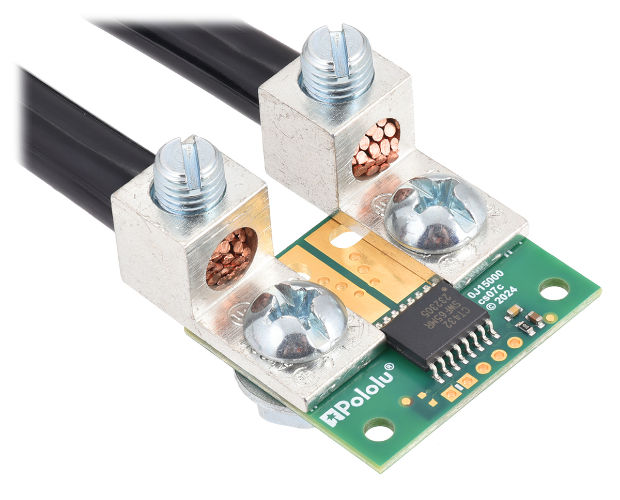

接続方法
注意
- 本製品は30 V以下でお使いください。
- 温度/電流の限界を超えるとセンサに永久的な損傷を与えます。必要に応じてセンサ温度を監視したり冷却方法を追加してください。
- 定格内であっても、高電流を流す場合は、やけどする温度まで熱くなるので注意してください。

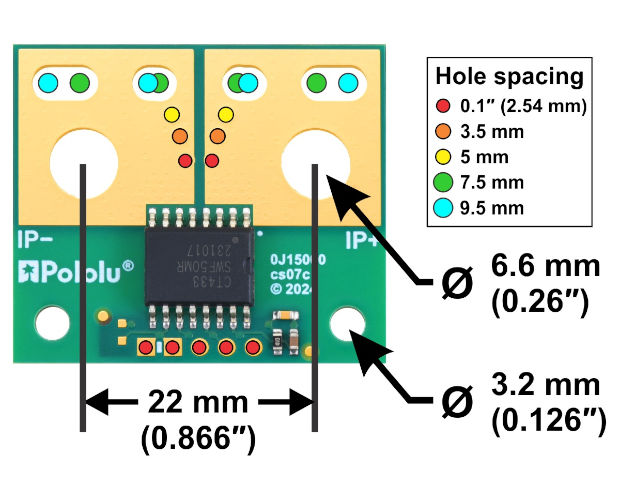

- 接続方法の写真にあるように2.54 mm、3.5 mm、 5 mm間隔の入力端子も接続することができますが、端子の許容電流に御注意下さい。
製造元希望小売価格：12.95ドル
製造元の販売ページ：https://www.pololu.com/...![]
商品コード: POLOLU-5335
