Kitronik タイムドラッグレーサーキット【スイッチサイエンス取寄品】
KITRONIK-25120

web販売価格 :	￥1,089(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
メーカー :	その他メーカ/ブランド
商品コード :	P18S16
品名／型番 :	Kitronik タイムドラッグレーサーキット【スイッチサイエンス取寄品】 / KITRONIK-25120
登録日 :	2025.1.8

概要

エレクトロニクスとデザイン設計の学習に適した、インタラクティブな方法で学べるタイムドラッグレーサーモジュールのキットです。

教師が出した設計上の課題を克服してキットを組み立て、クラス対抗のレース活動に繋がるような成果を生み出せます。

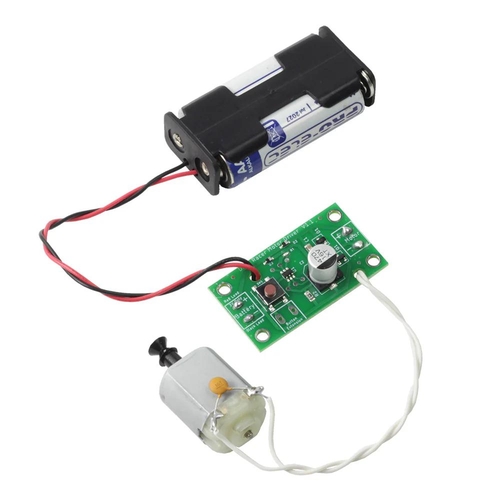

組み立て済みのモータードライバー、タイマーモジュール、モーター、単三電池ホルダー、モータープーリー、10 nFコンデンサで構成されています。

モーターは低トルクのフラット直流モーターで、平らな面から簡単にパネルに取り付けられます。単三電池2本のホルダーは長さ150 mmの色分けされたリードがついています。モーターと電池ホルダーは基板に、10 nFコンデンサはモーターの両極端子に、ハンダ付けする必要があります。コンデンサは、モーターから発生する電気ノイズを低減し、基板上のICを保護します。基板には4 x 3.3 mmの取り付け穴と2 x 2.75 mmのモーターや電源のケーブルを通す穴が用意されています。

ボタンが押されると、モーターが5秒間作動します。基板にはボタン拡張パッドも搭載され、よりアクセスしやすい場所にプッシュボタンを設置することも可能です。

電圧2.5 〜 3.0 V、消費電流220 mAで動作します。単三電池2本の一般的な寿命はボタン押下約2000回です。

詳細

注意

ハンダ付けが必要なキットです。モーターと電池ホルダーは基板に、10 nFコンデンサはモーターの両極端子に、ハンダ付けする必要があります。
単三電池はキットに含まれません。

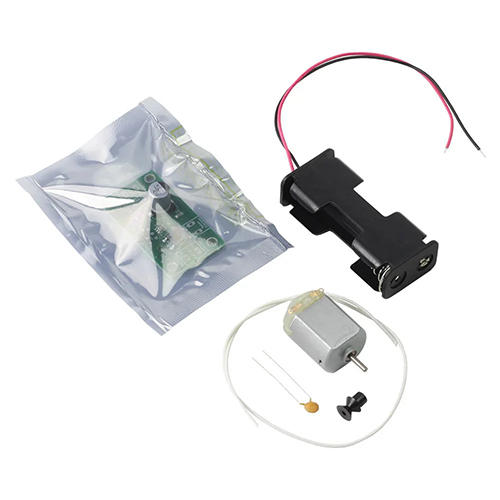

内容物

1 x モータドライバ基板（実装済み）
1 x 単三電池ホルダー
1 x 低トルクのフラット直流モータ
1 x 10 nfコンデンサ
1 x モータープーリー

資料

製造元希望小売価格：5.18ドル
製造元の販売ページ：https://kitronik.co.uk/...

商品コード: KITRONIK-25120
