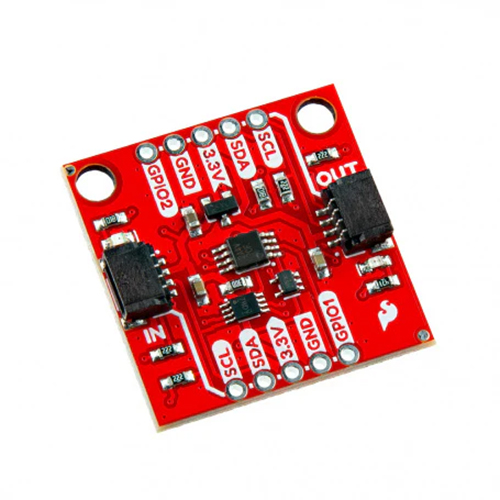

Qwiic - 電源スイッチャー 【スイッチサイエンス取寄品】
SFE-PRT-26784
| web販売価格 : | ￥1,881(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 在庫僅少(通常5営業日以内出荷) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P18S2I |
| 品名／型番 : | Qwiic - 電源スイッチャー 【スイッチサイエンス取寄品】 / SFE-PRT-26784 |
| 登録日 : | 2025.1.8 |
概要

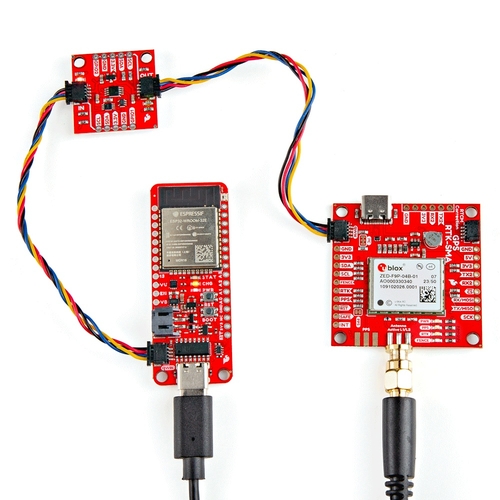

Qwiic対応デバイスの電源管理を効率化するためのモジュールです。特に、高精度GNSSボードなどの高消費電力デバイスのスタンバイ時の電力消費を抑え、バッテリー寿命の延長に寄与します。
詳細
特徴
Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
仕様
製造元希望小売価格： 6.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...
商品コード: SFE-PRT-26784
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
- I2Cバスの切離し機能：100 kHzと400 kHzのI2Cデバイスを同一バス上で混在させる場合、100 kHzのデバイスを一時的に切り離すことで400 kHzの通信を安定化させることができます
- 追加GPIOピン：二つのGPIOピンを追加で提供し、他のコンポーネントの制御が可能です。
- Qwiic Muxとの連携：同一I2Cアドレスを持つ複数のデバイスの制御と電源管理を容易にします。
- Arduinoライブラリの提供：電源スイッチング、バス絶縁、GPIO制御のサンプルコードを含むライブラリを利用可能です。
Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
仕様
- PCA9536 4 bit I2C-パラレルポートエキスパンダ
- 動作電圧：2.3〜5.5 V（Qwiicシステムでは3.3 Vに制限）
- 動作温度範囲：-40〜85℃
- I2Cアドレス：0x41
- PCA9306 デュアル双方向I2Cバス電圧レベル変換器
- ENピンの制御によりバスのロックアップの対策ができます
- DMG2305UX PチャネルMOSFET
- オン抵抗：52 mΩ
- Qwiicコネクタ
- INおよびOUTポートを装備
- I2Cプルアップ抵抗
- INおよびOUTポートに配置
- 電源LED
- INおよびOUTポートに配置（低消費電力用途では無効化可能）

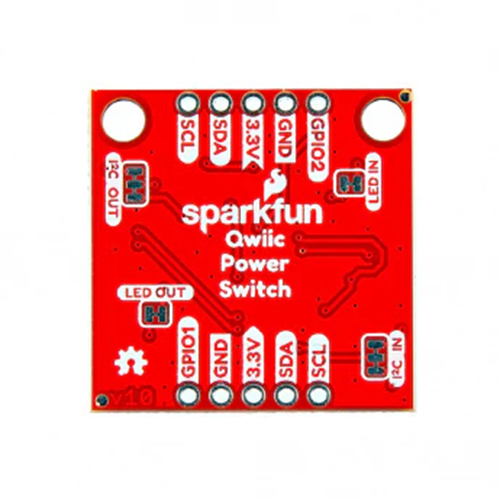

- ジャンパ
- IN/OUT電源LEDの無効化、IN/OUT I2Cプルアップ抵抗の無効化が可能
製造元希望小売価格： 6.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...
商品コード: SFE-PRT-26784
