MX互換スイッチ用 NeoKeyソケット基板（NeoPixel付き）【スイッチサイエンス取寄品】

MX互換スイッチ用 NeoKeyソケット基板（NeoPixel付き）【スイッチサイエンス取寄品】
ADA-4978

web販売価格 :	￥421(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
メーカー :	その他メーカ/ブランド
商品コード :	P18S2M
品名／型番 :	MX互換スイッチ用 NeoKeyソケット基板（NeoPixel付き）【スイッチサイエンス取寄品】 / ADA-4978
登録日 :	2025.1.8

概要

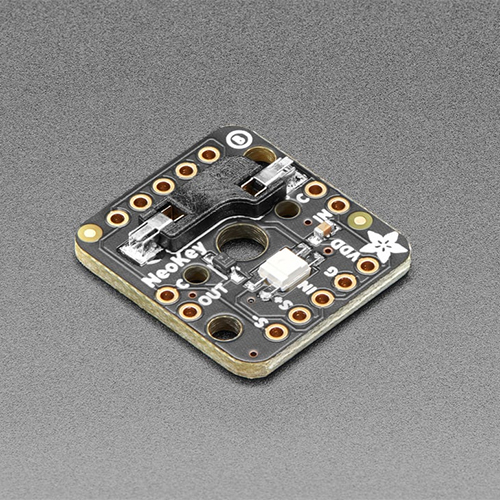

ハンダ付け不要でMX互換メカニカルスイッチを取り付けられるKailhソケット付き基板です。NeoPixel付きによりお好みの色で光らせられます。

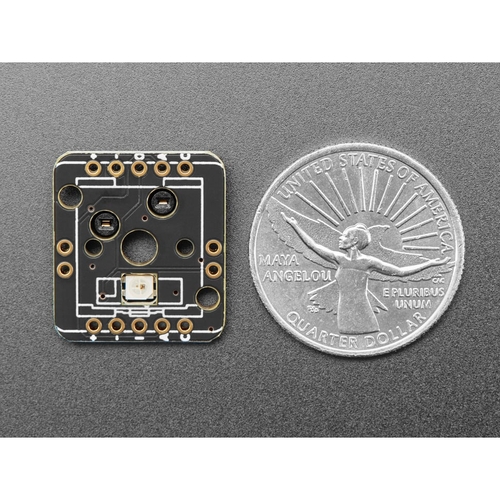

基板に開いた小穴の上にNeoPixel LEDが下向きに取り付けられており、穴を通して複数のスイッチを光らせます。LEDの入出力は引き出されているので、ボードを複数個つないで一本のストリップとして制御できます。

詳細

ピンアウト

VDD (+) ：NeoPixel電源ピン（3 ～5 V DC）
GND (-) ：NeoPixelグランドピン
In (I)/Out (O) ：NeoPixel入出力ピン
Anode (A) /Cathode (C)：スイッチダイオードのアノード/カソード。プルアップ/プルダウン抵抗接続時は、次のようにマイコンと接続してください。

抵抗接続方法	Anode	Cathode
プルアップ時	マイコン	グラウンド
プルダウン時	ロジックレベル電源	マイコン

基板両側には2.54 mmピッチのグリッド上に5ピンコンタクトが上下2列あります。機械的強度のためには両側をハンダ付けしてください。2列のピンは、一方にNeopixel inが、他方にはNeopixel outが出ていること以外は同じです。ボードを横に並べて配線できるように、カソードピンとNeopixel in/outが左右にもう一組出ています。

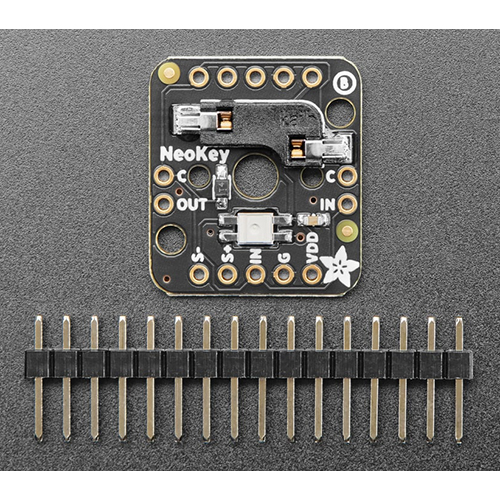

内容物

1 x 組立済みPCB
1 x ピンヘッダ

注意

MX互換スイッチやキートップは別売りです。
スイッチ固定にはホットグルーやエポキシ系などの接着剤を適量ご使用ください。
スイッチと直列に信号ダイオード 1N4148が挿入されているので、キーマトリックスを作成可能です。

ビデオ

回路図

資料

使用ガイド

製造元希望小売価格： 1.75ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-4978
