M5Stack用パズルユニット(8×8 RGB LEDマトリクス)
M5STACK-U193

web販売価格 : ¥1,639(税込)   注文受付単位:1
在庫 : 6 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : M5STACK(エムファイブスタック)
商品コード : P1O315
品名/型番 : M5Stack用パズルユニット(8×8 RGB LEDマトリクス) / M5STACK-U193
登録日 : 2025.1.24
数量 :

概要

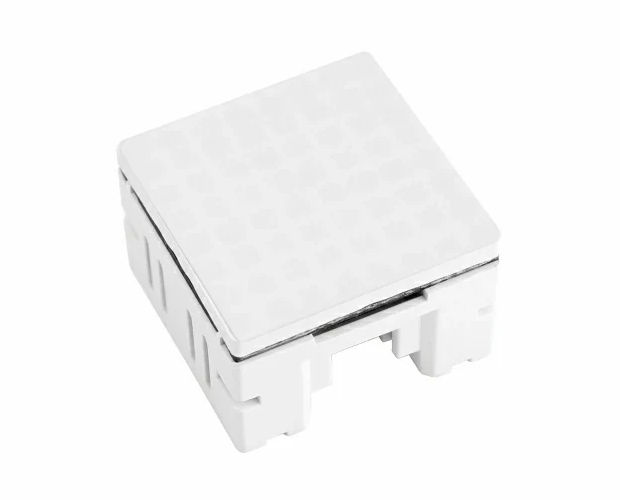

64個のWS2812E RGB LEDで構成されたマルチカラー表示ユニットです。隣接するLEDへの光漏れを防ぐべく内部で区切られているので、鮮明に表示できます。入力用と出力用の二つのGroveコネクタが搭載され、複数のパズルユニットを繋げて画素数を拡張することが出来ます。またパズルユニット連結専用のGroveコネクタ基板が付属し、複数個の連結が容易です。GroveコネクタのI/Oポートにポテンショメータなど他のM5デバイスを接続して、よりインタラクティブな制御を実現することも可能です。

注意:高輝度での連続使用で故障するおそれがあります。発熱や消費電力を鑑み10 %輝度での使用を推奨します。また多数接続時は接続先マイコンの電源容量にもご留意願います。

詳細

特徴

  • 僅か1.3 mmサイズのRGB LEDであるWS2812E-1313を8 x 8のマトリクス状に並べています
  • 各LEDは内部で区切られており隣接LEDへの光漏れが少ない構造です

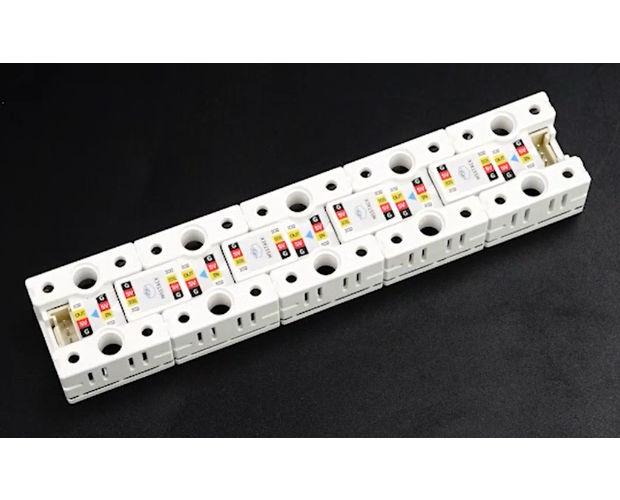

  • 二つのGroveコネクタによりデイジーチェーン接続が容易です
  • パズルユニット連結専用のGroveコネクタ基板が付属し、簡単に複数個を連結できます
  • M5Stackのユニットで定番のレゴ互換取付穴以外にM2ネジ用取付穴も用意されています
  • Arduino、UIFlow、ESP-IDFなどで開発可能です
仕様

  • RGB LED:WS2812E-1313
  • LED構成:8 x 8(64個)
  • 電源電圧:5 V
  • 消費電流:(スタンバイ時)14.3 mA /(輝度8%の白色表示時)94.0 mA
    • 輝度100%ではユニット1台あたり約1850 mAの消費電流になり発熱します

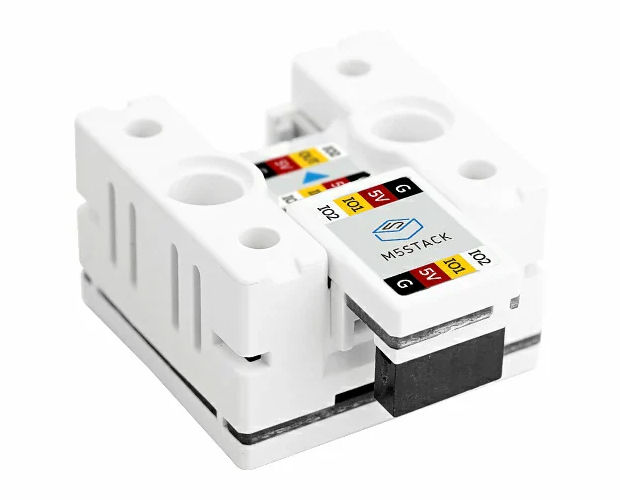

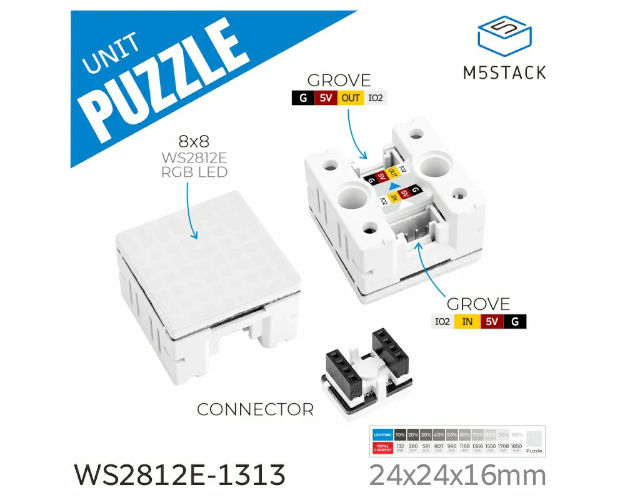

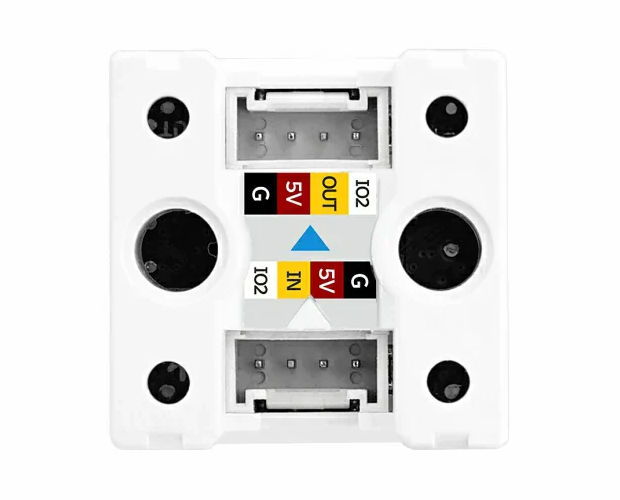

  • Groveコネクタ:2(WS2812への入力とデイジーチェーン用出力)
  • 製品寸法:24 x 24 x 15 mm
接続例




参考動画

内容物

  • 1 x M5Stack用パズルユニット(8x8 RGB LEDマトリクス)
  • 1 x HY2.0-4Pケーブル(20 cm)
  • 1 x パズルユニット連結用Groveコネクタ基板
  • 1 x 輝度と電流ステッカー
回路図



寸法図



資料


製造元希望小売価格:7.50ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-U193
※表示価格は税込価格です。
