LED/電灯/ブザーを指定時間オン！AC100Vリレー付きタイマーキット(ハンダ付け必要)

LED/電灯/ブザーを指定時間オン！AC100Vリレー付きタイマーキット(ハンダ付け必要)
MK-308B

web販売価格 :	￥1,551(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	宅配便(ヤマト運輸)
メーカー :	クネット
ブランド :	マイコンキットドットコム
商品コード :	P1V114
品名／型番 :	LED/電灯/ブザーを指定時間オン！AC100Vリレー付きタイマーキット(ハンダ付け必要) / MK-308B
登録日 :	2025.1.31

この商品の関連ハッシュタグ

#クネット #マイコンキットドットコム #制御キット #キット #ハンダ

概要

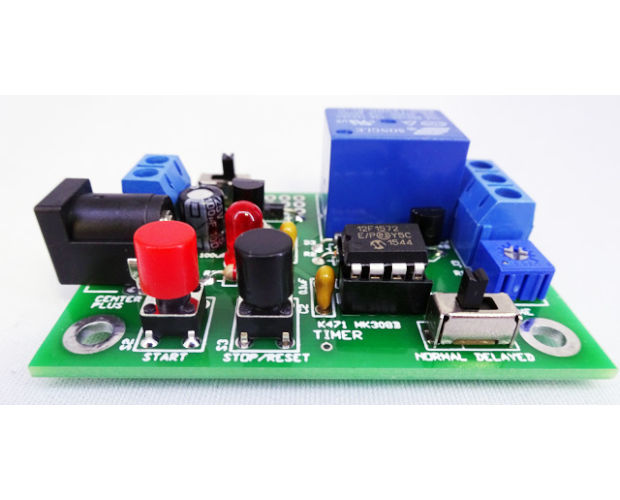

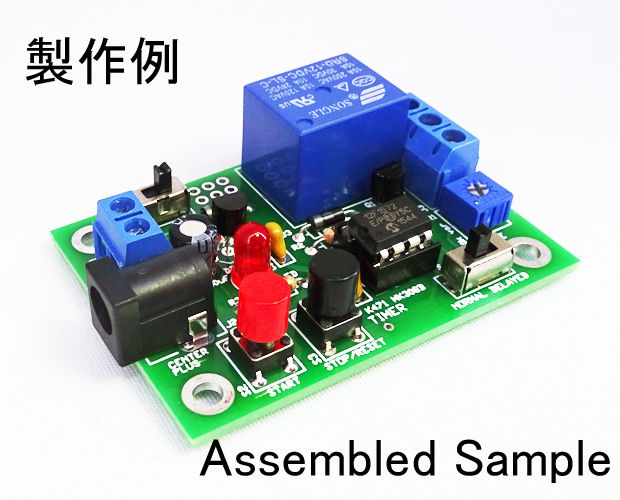

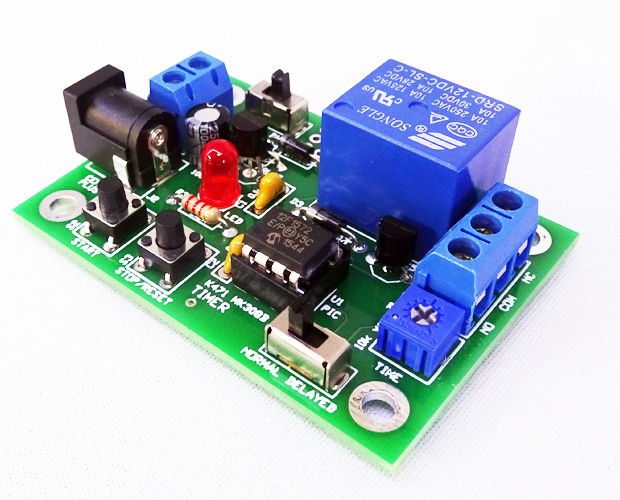

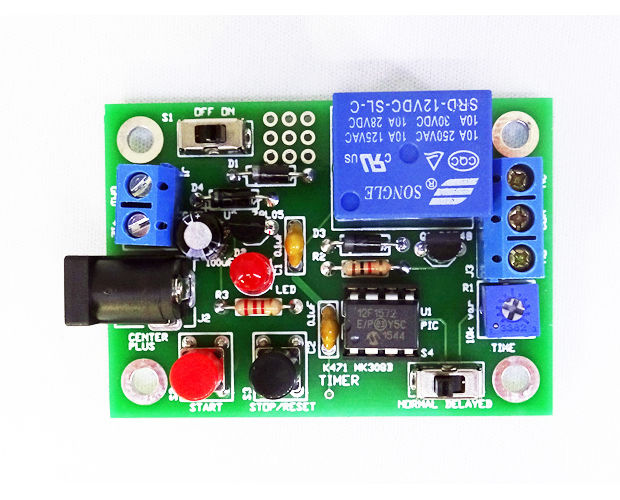

このマイコンキットドットコムのMK-308B LED/電灯/ブザーを指定時間オン！AC100Vリレー付きタイマーキットは、電源を入れてスタートスイッチを押せば設定した時間でリレーに接続された電子機器がオンになるタイマーキットです。しかもスタートスイッチに加えていつでも停止させられるストップスイッチも付いています。
このタイマーキットに内蔵されているリレーは10A/125VAC対応なので、小さな照明など様々な機器をオン（またはオフ）できます。その時間は約2秒から約500秒まで、ボリュームを回すだけで簡単に変更できます。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P1V114

詳細

特長：

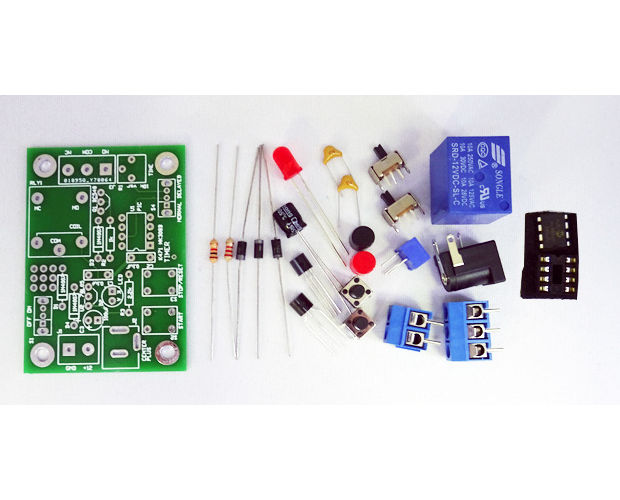

－部品点数は少なく製作が容易
－内蔵されたリレーにより100V機器の制御も可能
－ボリュームでオン時間を約2秒から500秒（約8分）設定可能
－スタートスイッチとストップスイッチ搭載
－設定した時間をオフにするモード搭載
－マイコン制御

仕様：
・電源：DC12V（300mA以上）
・電源端子：2種類。DCジャック（軸径2.1mm、外径5.5mm。軸がプラス）、とターミナルブロック。注意：極性に注意してください。印字あり。
・リレー接点出力接続可能な電圧と電流：
　AC125V10A、DC28V7A（抵抗負荷の場合）
　AC120V3A、DC28V3A（誘導負荷の場合）
・リレー駆動時にCOM端子とNO端子が電気的に接続。非駆動時にCOM端子とNC端子が電気的に接続。
・オン時間範囲：約2秒から約500秒（約8分）。半固定ボリュームで設定。
・ノーマル/遅延タイマーモードの切り替え：
　設定した時間リレーをオンにする（ノーマルモード）か、オフにする（遅延タイマーモード）かをスライドスイッチで切り替え可能
