温度センサーキット/MK-315 + 専用ワンタッチ式プラスチックボックス/MSC-118 セット

温度センサーキット/MK-315 + 専用ワンタッチ式プラスチックボックス/MSC-118 セット
MK-315-CASE

web販売価格 :	￥2,112(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	宅配便(ヤマト運輸)
メーカー :	クネット
ブランド :	マイコンキットドットコム
商品コード :	P2711G
品名／型番 :	温度センサーキット/MK-315 + 専用ワンタッチ式プラスチックボックス/MSC-118 セット / MK-315-CASE
登録日 :	2025.2.7
製品情報 :	詳細資料/PDF

この商品の関連ハッシュタグ

#クネット #マイコンキットドットコム #センサキット #キット

概要

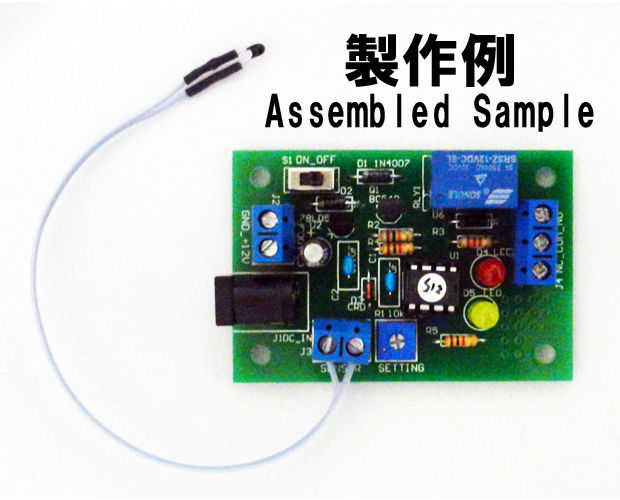

設定した温度でスイッチオン！サーミスタとリレー付き温度センサーキット(ハンダ付け必要) /MK-315
このマイコンキットドットコムのMK-315 設定した温度でスイッチオン！サーミスタとリレー付き温度センサーキットは、25℃で10ｋΩを示す超小型のサーミスタを使用した温度に対応してリレーを駆動させる温度センサーキットです。リレーにより設定した温度で任意の装置の電源をオンにする、または空冷ファンを回すなどが可能です。設定した温度のマイナス10%に近づくと点灯するアラームLEDも搭載しているので設定値に近づいたことがわかり便利です。

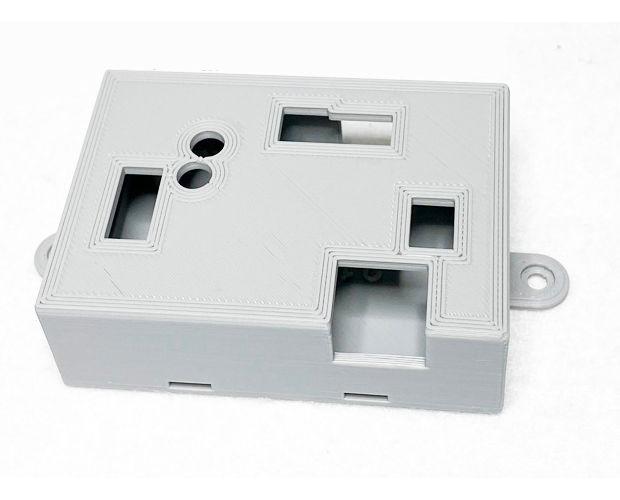

MK-314とMK-315専用ワンタッチ式プラスチックボックス /MSC-118
MK-314 重量センサーキットとMK-315温度センサーキット専用の簡易ボックスです。
付属のタッピングネジで固定し、本体カバーを強く押すとワンタッチで固定されます。壁面取付け用の穴も開いているので簡単に壁に取り付けることもできます。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P2711G

詳細

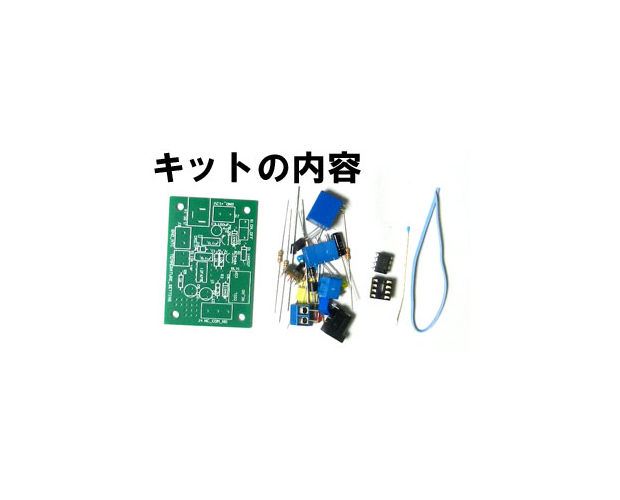

設定した温度でスイッチオン！サーミスタとリレー付き温度センサーキット(ハンダ付け必要) /MK-315
◆特長：
－部品点数は少なく製作が容易
－内蔵されたリレーにより100V機器の制御も可能
－ボリュームで温度を簡単に設定可能
－検出可能な温度は約15℃から約130℃
－デジタル的なヒステリシス機構内蔵

MK-314とMK-315専用ワンタッチ式プラスチックボックス /MSC-118
◆特長
－MK-314、MK-315 を実装可能
－壁面などに固定可能
－組立は簡単

◆仕様
・電源：DC12V（300mA以上）
・リレー接点：
　AC125V1A、DC30V1A（抵抗負荷）
　AC125V0.3A、DC30V0.3A（誘導負荷）
・検出温度：約15℃から130℃
・センサー：
　サーミスタ（NTC）。B定数3452。
　サイズ（米粒形）約1.2mm径、約2.4mm長
・電源コネクタ：2種類：
　DCジャック型軸径2.1mm、外径5.5mm
　ネジ式２端子型
・リレー出力：ネジ式３端子：
　・COM端子（共通端子・リレー状態に応じてNO端子、またはNC端子と接続）
　・NO端子：リレー駆動のときCOMと接続
　・NC端子：リレー非駆動のときCOMと接続
