STEMMA QT/Qwiic互換 3chパワーモニター基板 (INA3221搭載：0〜26V DC、±3.2A)
ID:6062
| web販売価格 : | ￥2,257(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 10 （現在庫数） |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | Adafruit(エイダフルート) |
| 商品コード : | P2E314 |
| 品名／型番 : | STEMMA QT/Qwiic互換 3chパワーモニター基板 (INA3221搭載：0〜26V DC、±3.2A) / ID:6062 |
| 登録日 : | 2025.2.14 |
概要

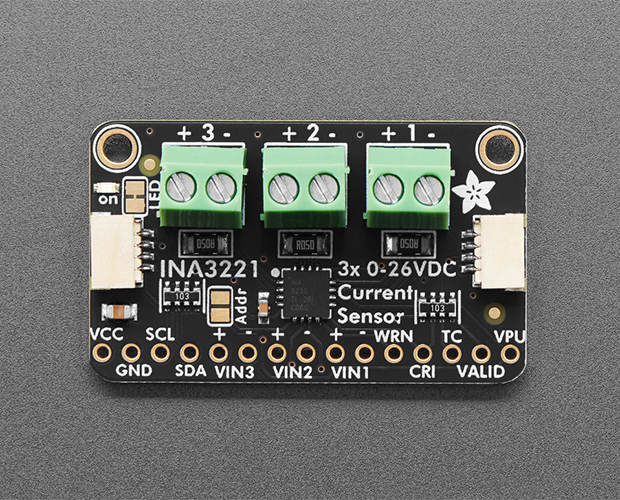

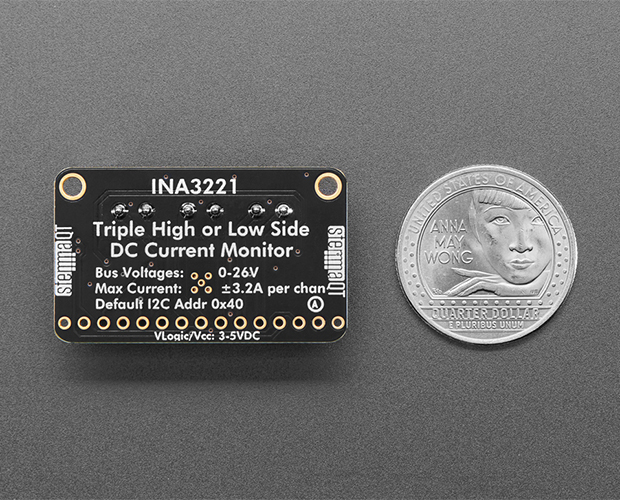

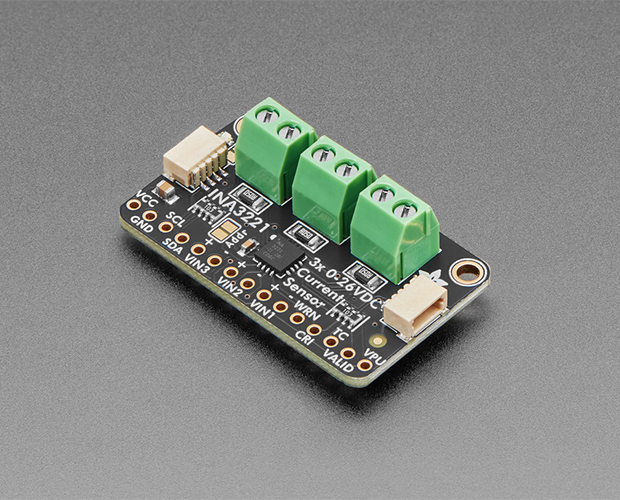

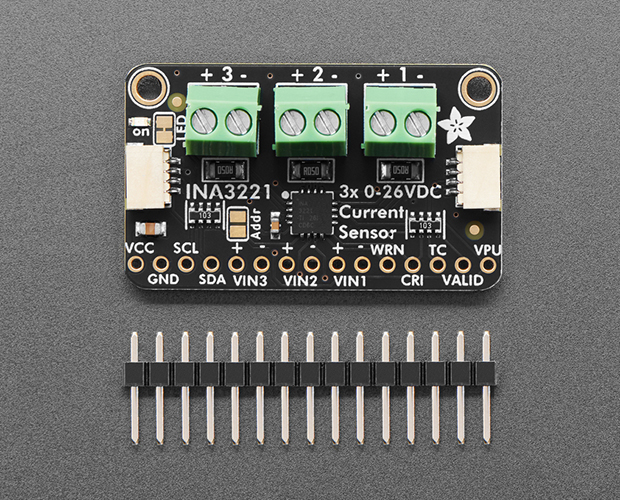

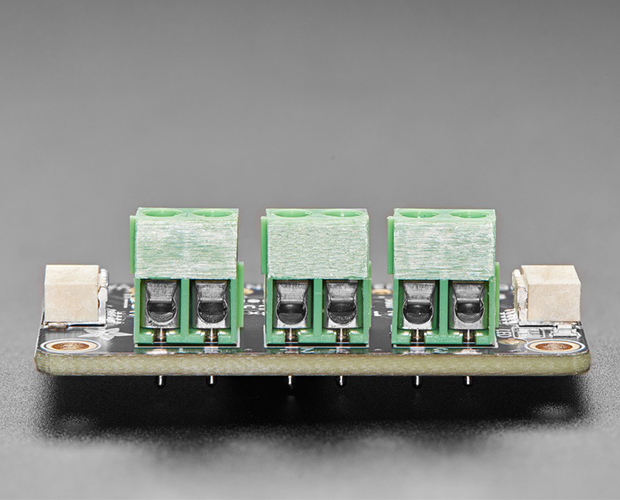

3ch電圧電流モニターIC「INA3221」を搭載したモジュール基板です。
各入力チャンネルは、DC0〜26Vの電圧、±3.2Aまでの電流を測定し、デジタル形式でホストデバイスから読み取ることができます。また、4本の出力ピンに連動するプログラマブルなアラート機能を使うことで、モニターした入力値に異常が発生した場合にピン出力によって知らせることも可能です。

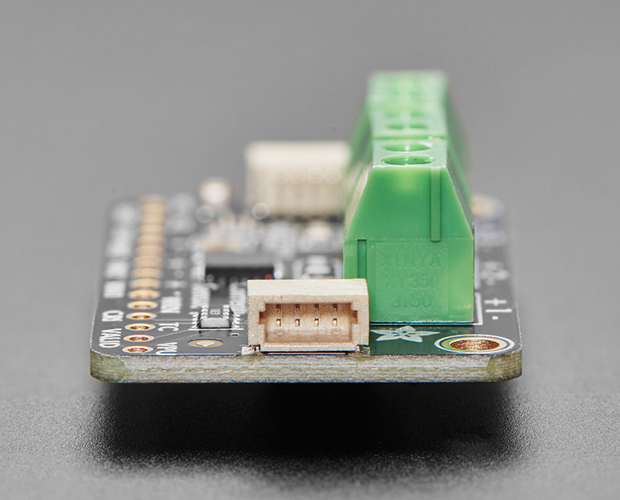

インターフェースはI2C。ホストデバイスへの接続はSTEMMA QTまたはQwiicと呼ばれる極小4ピンコネクタを用いて行います。コネクタは2個用意されているため、I2Cデバイスのアドレスが重複しない範囲で、同じ規格のデバイスを数珠つなぎに連結して使用できます。
各入力チャンネルは、DC0〜26Vの電圧、±3.2Aまでの電流を測定し、デジタル形式でホストデバイスから読み取ることができます。また、4本の出力ピンに連動するプログラマブルなアラート機能を使うことで、モニターした入力値に異常が発生した場合にピン出力によって知らせることも可能です。
インターフェースはI2C。ホストデバイスへの接続はSTEMMA QTまたはQwiicと呼ばれる極小4ピンコネクタを用いて行います。コネクタは2個用意されているため、I2Cデバイスのアドレスが重複しない範囲で、同じ規格のデバイスを数珠つなぎに連結して使用できます。
詳細
●電源電圧：DC3〜5V
●搭載デバイス：INA3221(Texas Instruments)
・入力チャンネル数：3
・電圧測定レンジ：DC0〜26V
・電流測定レンジ：-3.2〜＋3.2A
・オフセット電圧：±80μV(max.)
・ゲイン誤差：0.25%(max.)
・平均化オプションが選択可能
・プログラマブルなアラート/警告出力
●インターフェース：I2C(7bitアドレス：0x40 ※ハンダジャンパーで0x41に変更可)
STEMMA QT/Qwiicコネクタ(SH相当コネクタ 1.0mmピッチ 4ピン)経由
●サイズ：38.6×22.9×10.5mm
●重量：約5.8g
【メーカー公式資料】
Primary Guide: Adafruit INA3221 Breakout (Adafruit Learning System)
●搭載デバイス：INA3221(Texas Instruments)
・入力チャンネル数：3
・電圧測定レンジ：DC0〜26V
・電流測定レンジ：-3.2〜＋3.2A
・オフセット電圧：±80μV(max.)
・ゲイン誤差：0.25%(max.)
・平均化オプションが選択可能
・プログラマブルなアラート/警告出力
●インターフェース：I2C(7bitアドレス：0x40 ※ハンダジャンパーで0x41に変更可)
STEMMA QT/Qwiicコネクタ(SH相当コネクタ 1.0mmピッチ 4ピン)経由
●サイズ：38.6×22.9×10.5mm
●重量：約5.8g
【メーカー公式資料】
Primary Guide: Adafruit INA3221 Breakout (Adafruit Learning System)
