Qwiic - HMC6343搭載デジタルコンパスモジュール【スイッチサイエンス取寄品】 [代引不可]

Qwiic - HMC6343搭載デジタルコンパスモジュール【スイッチサイエンス取寄品】 [代引不可]
SFE-SEN-30183

web販売価格 :	￥36,300(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	送料サービス
メーカー :	SparkFunElecronics(スパークファン)
商品コード :	P3NS45
品名／型番 :	Qwiic - HMC6343搭載デジタルコンパスモジュール【スイッチサイエンス取寄品】 [代引不可] / SFE-SEN-30183
登録日 :	2026.3.23

概要

※代引き不可

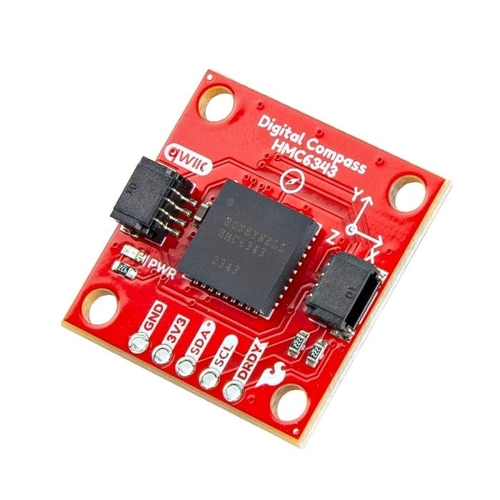

傾き補正に対応した高精度デジタルコンパスICのHMC6343が搭載されたデジタルコンパスモジュールです。ハンダ付け不要のQwiic接続で、安定した方位データをすぐに取得できます。

詳細

3軸磁気抵抗センサと3軸MEMS加速度計の統合により、マイクロプロセッサがデータを補正し、基板が完全に水平でなくても正確な方位データを得ることができる最高レベルのコンパスモジュールです。

Qwiicシステム

Qwiicシステムには、I²Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているので小さく収まり、かつ分極化により接続を誤ることもありません。

特徴

傾き補正済みの方位出力に対応
3軸MRセンサと 3軸MEMS加速度センサ、マイクロプロセッサを一体化
内蔵ファームウェアで方位演算、ハードアイアン補正、キャリブレーションを実行
更新周期：標準 200 ms（5 Hz）
水平からの傾きに対する補正演算を内蔵
Qwiicコネクタを2基搭載
赤色電源LED

仕様

動作電圧：3.3 V
消費電流（測定時）：4.5 mA
インターフェース：I²C（2 x Qwiicコネクタ）
出力：方位、ピッチ、ロール
センサ構成：3軸MRセンサ、3軸加速度センサ、内蔵マイクロプロセッサ
更新周期：200 ms（5 Hz）
設定保持：EEPROM

資料

【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
