FNIRSI LCR-ST2 Plus ピンセット式LCRメーター 【スイッチサイエンス取寄品】
FNIRSI-LCR-ST2PLUS
| web販売価格 : | ￥11,000(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P3NS4F |
| 品名／型番 : | FNIRSI LCR-ST2 Plus ピンセット式LCRメーター 【スイッチサイエンス取寄品】 / FNIRSI-LCR-ST2PLUS |
| 登録日 : | 2026.3.23 |
この商品の関連ハッシュタグ
#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)
概要
※代引き不可
ピンセットとケルビンクリップに対応したコンパクトなデュアルモード LCR メーターです。五つのテスト周波数と1.47インチHDディスプレイを備え、 抵抗、静電容量、インダクタンス、ダイオードの測定に加え、最大30 Vまでの電圧測定に対応します。
ピンセットとケルビンクリップに対応したコンパクトなデュアルモード LCR メーターです。五つのテスト周波数と1.47インチHDディスプレイを備え、 抵抗、静電容量、インダクタンス、ダイオードの測定に加え、最大30 Vまでの電圧測定に対応します。
詳細
特徴
製品仕様
内容物
資料
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
- 広範囲の部品を測定
抵抗（10 mΩ〜10 MΩ）、容量（1 pF〜22 mF）、インダクタンス（1 μH〜10 H）、ダイオード（≤0.7 V）、電圧（±30 V）を正確に測定 - 包括的な電子パラメータ
部品の挙動と性能を完全に特徴づけるD/Q/Z/X/θ/ESR 値を読み取り - 選択可能なテスト周波数（100 Hz/120 Hz/1 kHz/10 kHz/100 kHz ）
さまざまなタイプの部品とアプリケーション用に5周波数 でテスト[イメージ] - 調整可能なRMS テスト印可レベル（0.1 V / 0.3 V / 0.6 V / 1.0 V）
四つの印可レベルで様々なコンポーネント測定が安定[イメージ] - 直列/並列等価比較
直列と並列の等価回路を同時に表示し、寄生干渉を最小化して測定精度を向上[イメージ] - フルバンドスイープモード（100 Hz〜100 kHz）
コンポーネントの周波数応答を詳細に特徴づける高速マルチ周波数分析をシングルアクションで提供 - 公差等級によるソーティング

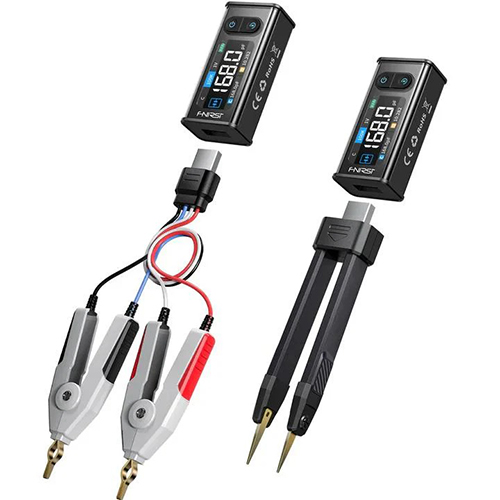

プリセットされた公称値と公差をベースにした自動的な部品評価により、迅速なOK/NGバッチ検査が可能[イメージ] - ピンセットとケルビンクリップ2形式によるテスト
ストレート型/カーブ型のピンセットチップにより小型部品を簡単にテスト。ケルビンクリップは大型部品やスルーホール部品の正確な4線測定が可能[イメージ] - スマート認識/ディスプレイ機能
抵抗/キャパシター/インダクタンスのコンポーネント自動認識、デュアルパラメータ表示、HOLD/Max/Min、調整可能なシステム設定 - 自動スクリーン回転機能
手を検出するスクリーン回転機能で、左利き/右利きいずれにも簡単に使用可能[イメージ] - ポータブルマグネット内蔵
フィールド環境ですばやく使用でき、保管取り扱いが簡単になるマグネットを内蔵 - 1.47インチHDカラーディスプレイ
現場やラボで測定結果をクリアかつハイコントラストで視覚化 - 長時間バッテリー寿命/Type-C充電
Type-C充電対応の300 mAhバッテリーを搭載し、最大約3時間の連続運転を実現
製品仕様
| 基本仕様 | |
| 製品名 | LCR-ST2 |
| スタンバイ時間 | 約3時間 |
| スクリーン | 1.47インチ高解像度ディスプレイ |
| 寸法 | 31 x 170.7 x 20.3 mm |
| 重量 | 約60.8 g |
| インターフェース | Type-C |
| 動作温度 | 0 ~ 50℃ (湿度≤ 75%) |
| 保管温度 | -20 ~ 60℃ (湿度≤ 75%) |
| 容量 | |
| 1 mF〜22 mF | 100 Hz/20 Hz：5 % ± 3 digits 1 KHz： 5 % ± 3 digits 10 KHz：/ 100 KHz：/ |
| 1 µF〜1 mF | 100 Hz/20 Hz： 2 % ± 3 digits 1 KHz： 2 % ± 3 digits 10 KHz： 2 % ± 3 digits 100 KHz：5 % ± 3 digits |
| 1 nF〜1 µF | 100 Hz/20 Hz： 2 % ± 3 digits 1 KHz：0. 5% ± 3 digits 10 KHz：0.5 % ± 3 digits 100 KHz：5 % ± 3 digits |
| 1 pF〜1 nF | 100 Hz/20 Hz： / 1 KHz：2 % ± 3 digits 10 KHz：2 % ± 3 digits 100 KHz：5 % ± 3 digits |
| インダクタンス | |
| 1 H〜10 H | 100 Hz/20 Hz：5 % ± 3 digits 1 KHz：5 % ± 3 digits 10 KHz：/ 100 KHz： / |
| 1 mH〜1 H | 100 Hz/20 Hz：2 % ± 3 digits 1 KHz：2 % ± 3 digits 10 KHz： / 100 KHz： / |
| 10 µH〜1 mH | 100 Hz/20 Hz：2 % ± 3 digits 1 KHz：0.5 % ± 3 digits 10 KHz：0.5 % ± 3 digits 100 KHz：5 % ± 3 digits |
| 1 µH〜10 µH | 100 Hz/20 Hz： / 1 KHz：2 % ± 3 digits 10 KHz： 2 % ± 3 digits 100 KHz：5 % ± 3 digits |
| 抵抗 | |
| 1 MΩ〜10 MΩ | 100 Hz/20 Hz： 5 % ± 3 digits 1 KHz：5 % ± 3 digits 10 KHz：/ 100 KHz： / |
| 1 kΩ〜1 MΩ | 100 Hz/20 Hz：1 % ± 3 digits 1 KHz：0.5 % ± 3 digits 10 KHz：1 % ± 3 digits 100 KHz：/ |
| 1 Ω〜1 kΩ | 100 Hz/20 Hz：1 % ± 3 digits 1 KHz：0.5 % ± 3 digits 10 KHz：1 % ± 3 digits 100 KHz：5 % ± 3 digits |
| 10 mΩ〜1 Ω | 100 Hz/20 Hz：2 % ± 3 digits 1 KHz：2 % ± 3 digits 10 KHz： 2 % ± 3 digits 100 KHz：5 % ± 3 digits |
| ダイオード/電圧 | |
| ダイオード | オン状態電圧≤ 0.7 V |
| 電圧 | ±30 V |

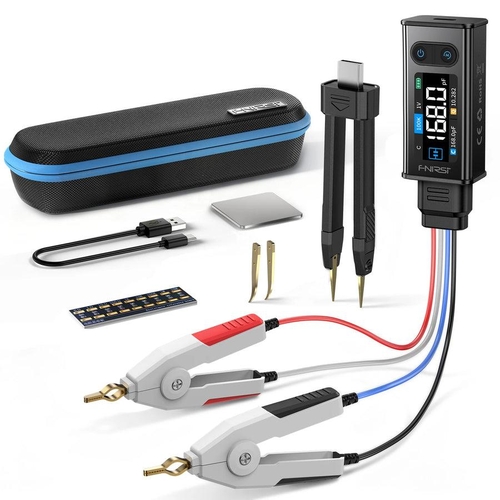

- LCR-ST2
- 収納ケース
- カーブチップ
- ショートプレート
- ケルビンテストクリップ
- データケーブル
