Pololu APM81815搭載 ステップダウンレギュレータ (最大72V入力、出力5.35V) 【スイッチサイエンス取寄品】
POLOLU-5268
| web販売価格 : | ￥1,254(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P3NS4N |
| 品名／型番 : | Pololu APM81815搭載 ステップダウンレギュレータ (最大72V入力、出力5.35V) 【スイッチサイエンス取寄品】 / POLOLU-5268 |
| 登録日 : | 2026.3.23 |
概要
同期整流方式ステップダウン（降圧）レギュレータで、最大72 Vの入力から最大1.1 Aの連続出力をサポートします。本製品は5.35 Vを出力します。
詳細

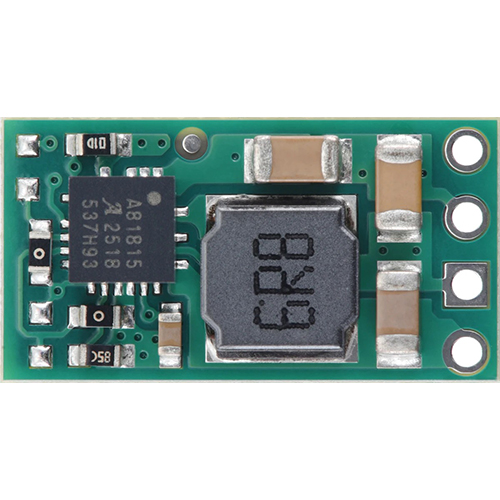

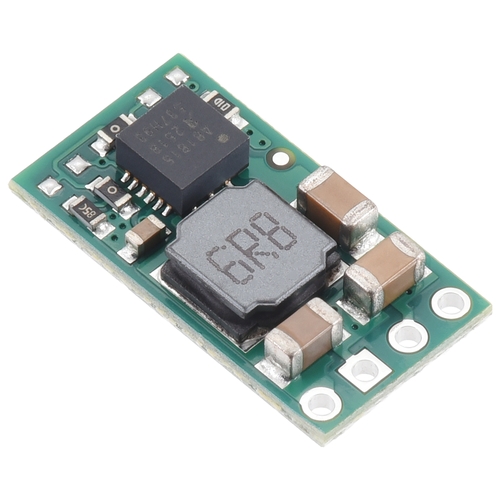

APM81815シリーズの同期整流方式のステップダウン（降圧）レギュレータで、最大72 Vの入力電圧から最大1.1 Aの連続出力をサポートします。スイッチングレギュレータのため、特に入力電圧と出力電圧の差が大きい場合にリニアレギュレータよりも遥かに高い効率を実現します。
本製品は5.35 Vを出力するタイプです。スイッチサイエンスではAPM81815シリーズを出力電圧ごとに下記4商品取り揃えています：
イネーブル（EN）、入力電圧 （VIN）、グランド （GND）、出力電圧 （VOUT） の四つのスルーホールがあります。EN端子が1.05 V以下になった場合シャットダウンモードに入り、ふたたび1.2 Vを超えると動作モードに戻ります。EN端子は基板内でプルアップされ、未接続時は動作モードになるので、3ピンのピンヘッダをハンダ付けすれば「三端子レギュレータ」と同様に使えます。
※ 本製品にピンヘッダは付属していません。
変換効率
※ 通常動作中でも火傷する程熱くなる場合がありますので取扱には注意願います
静止電流
ドロップアウト電圧
資料
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
本製品は5.35 Vを出力するタイプです。スイッチサイエンスではAPM81815シリーズを出力電圧ごとに下記4商品取り揃えています：
- APM81815搭載 ステップダウンレギュレータ (最大72V入力、出力3.3V)
- APM81815搭載 ステップダウンレギュレータ (最大72V入力、出力5V)
- APM81815搭載 ステップダウンレギュレータ (最大72V入力、出力12V)
- APM81815搭載 ステップダウンレギュレータ (最大72V入力、出力5.35V)：本製品
- 入力電圧：5.4〜72 V
- 出力電圧：5.35 V ± 2 %
- 最大出力電流(連続)：1.1 A
入力電圧=48 V、連続出力時 - スイッチング周波数：最高1 MHz（最大負荷時）
- 静止電流：動作範囲内のほとんどで0.1 mA未満
- 保護回路
- ソフトスタート機能
- 短絡保護
- 過熱保護

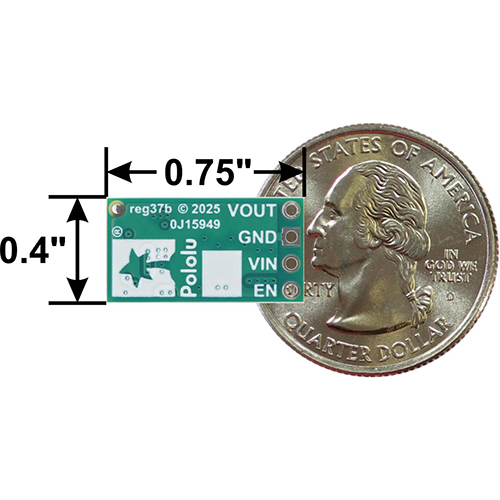

- 寸法：10.2 x 19.1 x 3.2 mm
- 重量：1.0 g
イネーブル（EN）、入力電圧 （VIN）、グランド （GND）、出力電圧 （VOUT） の四つのスルーホールがあります。EN端子が1.05 V以下になった場合シャットダウンモードに入り、ふたたび1.2 Vを超えると動作モードに戻ります。EN端子は基板内でプルアップされ、未接続時は動作モードになるので、3ピンのピンヘッダをハンダ付けすれば「三端子レギュレータ」と同様に使えます。
※ 本製品にピンヘッダは付属していません。
変換効率
※ 通常動作中でも火傷する程熱くなる場合がありますので取扱には注意願います
静止電流
ドロップアウト電圧
資料
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
