Pololu 絶縁型DC-DCコンバータ (UCC33420、4.5〜5.5V入力、5V (5.5V) 300mA出力) 【スイッチサイエンス取寄品】
POLOLU-5414
| web販売価格 : | ￥891(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P3NS4R |
| 品名／型番 : | Pololu 絶縁型DC-DCコンバータ (UCC33420、4.5〜5.5V入力、5V (5.5V) 300mA出力) 【スイッチサイエンス取寄品】 / POLOLU-5414 |
| 登録日 : | 2026.3.23 |
概要

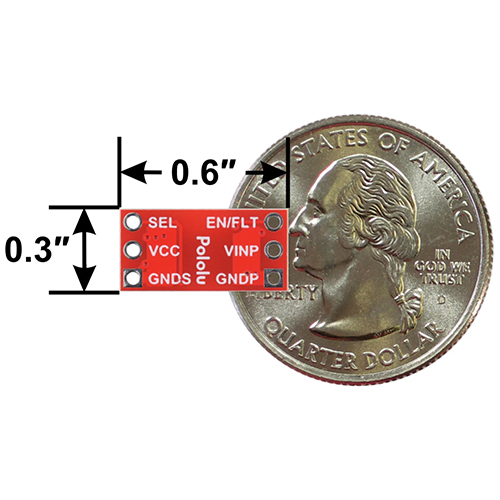

小さな（7.62 x 15.24 mm）絶縁型DC-DCコンバータで、入力4.5〜5.5 V、出力5 V（又は5.5 V）・最大300 mAです。
詳細

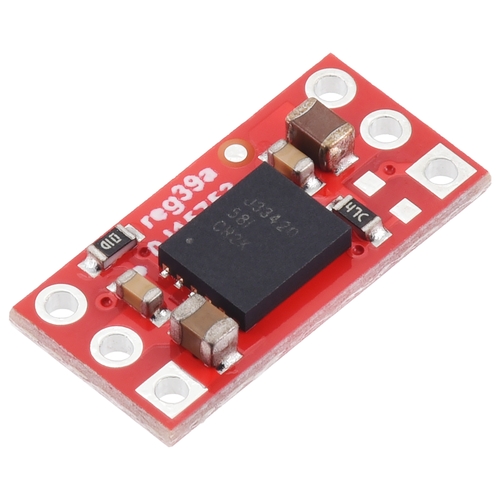

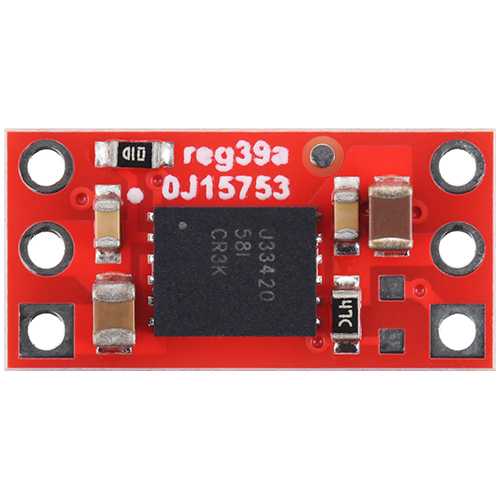

安定化された5 Vまたは5.5 V出力を300 mAまで取り出せるガルバニック絶縁（電気的絶縁）DC-DC コンバータです。非絶縁電源とは違い、出力側グラウンド（GNDS）は入力側グラウンド（GNDP）とは独立しているので、予測不可能なシステム挙動や破壊につながる恐れのあるグラウンドループの防止やグラウンド電流回避が可能です。
米Texas InstrumentsのUCC33420をベースにし、絶縁定格は3 kVRMSです。PCBはICと同様に、3.5 mmの最小クリアランスと絶縁側間の沿面距離（creepage）で設計されていますが、各種規格の認証は取得していません。詳細はUCC33420データシートをご覧ください。
特徴
使用方法
回路図
資料
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
米Texas InstrumentsのUCC33420をベースにし、絶縁定格は3 kVRMSです。PCBはICと同様に、3.5 mmの最小クリアランスと絶縁側間の沿面距離（creepage）で設計されていますが、各種規格の認証は取得していません。詳細はUCC33420データシートをご覧ください。
特徴
- 入出力間でガルバニック絶縁
- 入力電圧範囲：4.5〜5.5 V
- 選択可能な安定化出力：5 / 5.5 V （デフォルト 5 V）
- 出力電流：連続300 mA
- 過熱 / 短絡保護回路
- コンパクトサイズ：7.62 x 15.24 mm、スルーホール・ピッチ： 2.54 mm （ブレッドボード互換 ）
| 項目 | 仕様 |
|---|---|
| 最小入力電圧 | 4.5 V |
| 最大入力電圧 | 5.5 V |
| 最大出力電流 | 300 mA |
| 出力電圧 | 5 V （または5.5 V） |
| 逆電圧保護 | なし |
| 最大静止電流 | 15 mA |
| 寸法 | 7.62 x 15.24 x 2.54 mm |
| 重量 | 0.5 g |
- 入力電圧をVINP-GNDP間に与えると出力電圧がVCC-GNDS間に現れます。入出力はガルバニック絶縁され、GNDPとGNDSは接続されていません。レギュレータ効率は60%以下で、最低でも出力電力より67%大きい入力電力が必要です。
- EN/FLTピンは100 kΩでVINPにプルアップされ、デフォルトでレギュレータが有効になっています。このピンをLOWにするとデバイスはローパワーモードになります。
- 出力電圧を選択するVSELピンは30.1 kΩを通してVCCにプルアップされ、デフォルトは5 Vです。出力電圧を5.5 V にするには、VSELをGNDSに接続します。VSELを5.5 Vに設定するためにSMTジャンパ抵抗器のパッドが用意されています。なお通電中はVSELを変更しないでください。
回路図
資料
